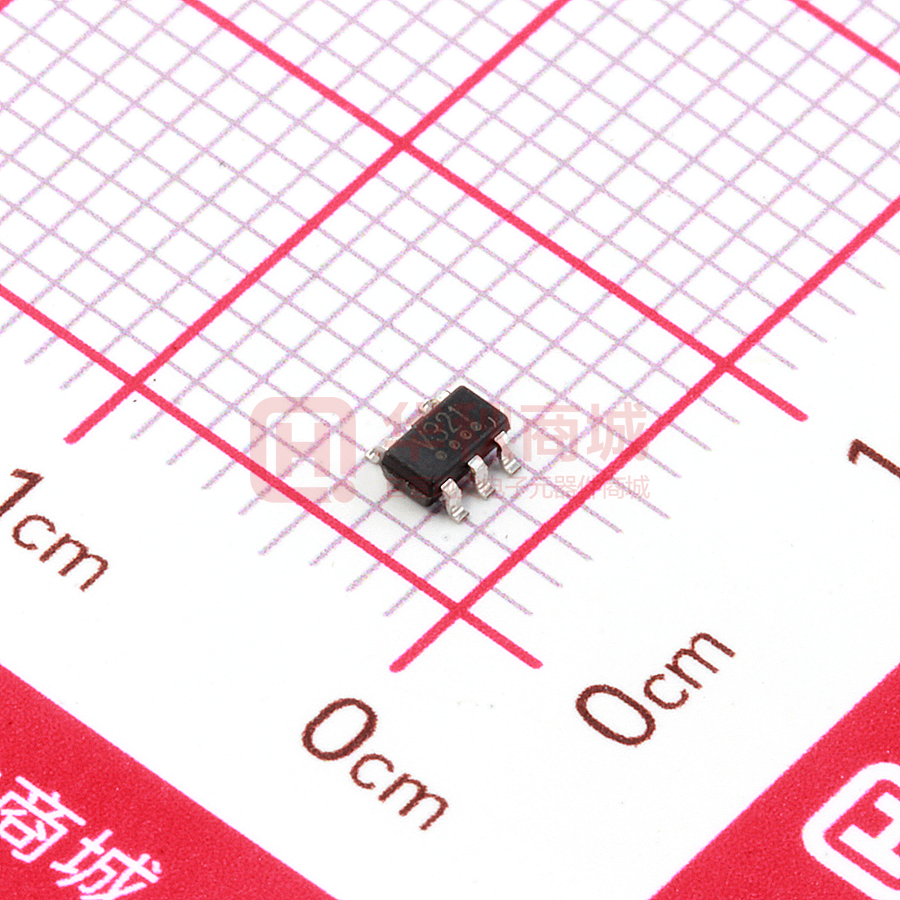

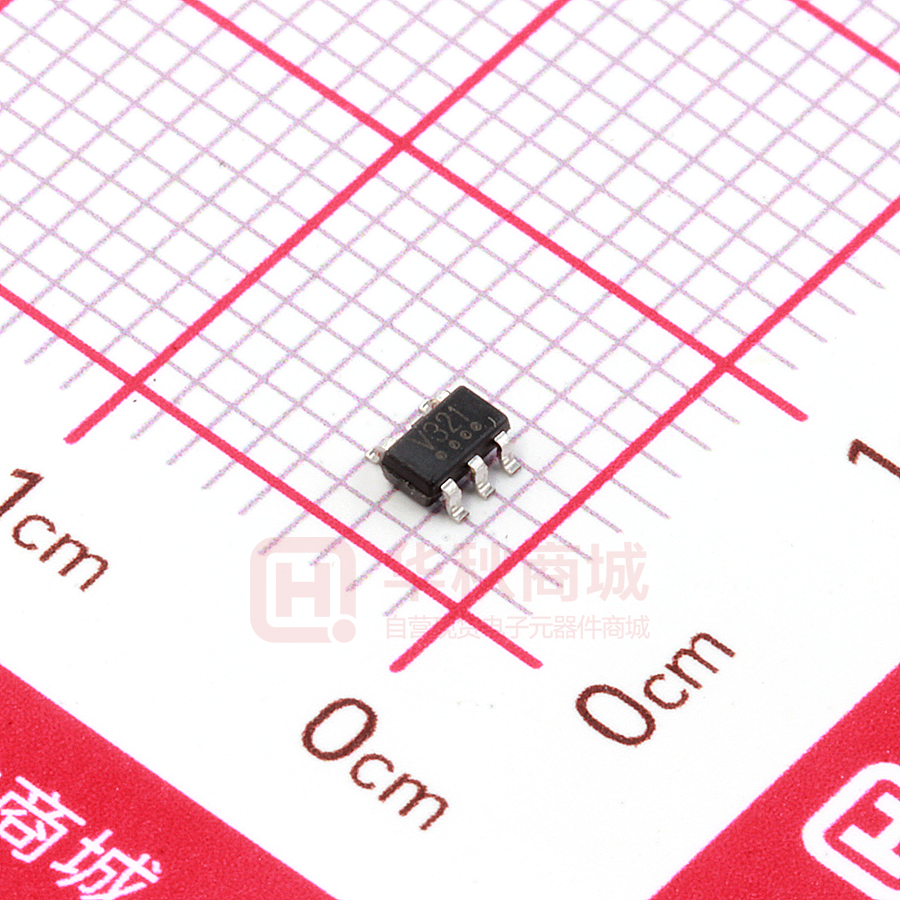

LMV321TDTR

XBLW LMV321 1.1MHz，45μA 通用轨到轨运算放大器 1、 概 述 LM V3 21 （ 单 路 ） 是 一 款 低 功 耗 、 输 入 / 输 出 轨 到 轨 、 电 压 反 馈 的 通 用 运 算 放 大 器 。其 具 有 较 宽 的 输 入 共 模 电 压 和 输 出 摆 幅 ；最 低 工 作 电 压 可 达 2.1V ，最 大 推 荐 工 作 电 压 可 达 5.5V 。 LM V3 21 在 45uA 功 耗 的 情 况 下 具 有 1.1M Hz 增 益 带 宽 积 ； 其 具 有 极 低 的 输 入 偏 置 电 流 （ 10pA 级 ） ， 可 用 于 积 分 器 、 光 电 二 极 管 放 大 器 和 压 电 传 感 器 等 ； 其 具 有 输 入 /输 出 轨 到 轨 ， 使 其 可 作 为 缓 冲 器 用 于 单 电 源 系 统 中 。 该系列运算放大器的应用包括安全监测，便携式设备，电池和电源，供应的控 制，低的电力传感器系统中的信号处理和接口。 2、 主 要 特 点 3、 主 要 应 用  低 功 耗 ： 45uA  ASI C 输 入 和 输 出 运 放  轨 到 轨 输 入 /输 出  传感器接口、压电传感放大器  低 输 出 失 调 电 压 ： 典 型 0.8m V  医疗器械  单位增益稳定  音频输出  增 益 带 宽 积 1.1M Hz  移 动 通 信 、 DSP 接 口  低 输 入 偏 置 电 流 ： 10pA 级  便携式系统、电池供电设备  2.1V ~ 5. 5V 的 工 作 电 压  烟 雾 探 测 器 、笔 记 本 电 脑 、PCM C IA  宽 输 入 电 压 范 围 ： -0. 1V ~ 5. 6V 卡 （ VS= 5 .5V ） 4、 订 购 信 息 产品型号 XB LW LM V3 2 1 XBLW version 1.0 封装 丝印 包装 包装数量 SO T 2 3 - 5 V3 2 1 编带 30 0 0 / 盘 文档仅供参考，实际应用测试为准 ｗｗｗ．ｘｉｎｂｏｌｅｉｃ．ｃｏｍ　　　　　　　　　　技术支持热线：４００９６８２００３ 第 1 页 共 11 页 XBLW LMV321 1.1MHz，45μA 通用轨到轨运算放大器 5、 管 脚 排 列 6、 极 限 参 数 参数 值 单位 7.5 V -5~ + 5 V -50 ~ + 150 ℃ 150 ℃ -40 ~ + 85 ℃ 250 ℃ 供电电压 输入共电压 贮存温度 结温 工作温度 Le ad Te mp er at ur e Ra nge (So l der i ng 10 sce ) 注 意 ：超 过 以 上 极 限 值 有 可 能 造 成 芯 片 的 永 久 性 损 坏 ；长 时 间 工 作 在 极 限 值 条 件 下 ， 亦 会 影 响 器 件 的 可 靠 性 。 精 密 的 LM V3 21 器 件 ， 在 微 小 的 静 电 情 况 下 也 可 能 受 损 ， 很小的参数变化就可能使整个电路性能不达标，故建议对电路做一定的预防措施。 同时正确的安装上整机，也会减少损坏。 XBLW version 1.0 文档仅供参考，实际应用测试为准 ｗｗｗ．ｘｉｎｂｏｌｅｉｃ．ｃｏｍ　　　　　　　　　　技术支持热线：４００９６８２００３ 第 2 页 共 11 页 XBLW LMV321 1.1MHz，45μA 通用轨到轨运算放大器 7、 电 特 性 （ 若 无 其 它 规 定 ， Ta = 25 ℃ ） 参数 LMV321 25 ℃ 测试条件 典型 Max/Min 单位 Min/Max ±0.8 ±5 mV MA X 输入参数 输 入 失 调 电 压 (V O S) 输 入 偏 置 电 流 (I B ) 10 pA TY P 输入失调电流 10 pA TY P 0.1 ~+ 5 .6 V TY P 输 入 共 模 电 压 (V cm ) VS = 5.5 V VS = 5.5 V, VC M = -0. 1V to 4V 70 62 dB MI N VS = 5.5 V, VC M = -0. 1V to 5.6V 68 56 dB MI N RL = 5K Q ,V o= 0. 1V to 4.9 V 80 70 dB MI N RL = 10 0K Q, V o = 0.03 5V to 84 80 dB MI N 4.96 V 2.7 μ V/ ℃ TY P RL = 10 0K Ω 0.0 08 V TY P RL = 10 0K Ω 0.08 V TY P 20 mV MI N 2.1 V MI N 5.5 V MA X 80 60 dB MI N IO UT = 0 45 65 μA MA X 增 益 带 宽 积 (G B P ) CL = 10 0 p F 1.1 MH z 转 换 速 率 (S R ) G = +1 , 2V Ou t p u t St e p 0.52 V/ μ s 共 模 抑 制 比 (C MR R ) 开 环 增 益 (A OL ) 输入失调电压漂移 ( △ VO S/ △ T) 输出参数 输入电压摆幅 30 输 出 电 流 （ IO U T ） 电源部分 工作电压范围 Vs = +2. 5 V to + 5.5 V 电 源 抑 制 比 (PS RR ) VC M = (- V S) + 0.5 V 静 态 电 流 /A m pl i fi er (I Q) 动态性能 噪声性能 电 压 噪 声 密 度 (e n) XBLW version 1.0 f = 1kH z 27 f = 10kH z 20 文档仅供参考，实际应用测试为准 ｗｗｗ．ｘｉｎｂｏｌｅｉｃ．ｃｏｍ　　　　　　　　　　技术支持热线：４００９６８２００３ nV / �� 第 3 页 共 11 页 TY P XBLW LMV321 1.1MHz，45μA 通用轨到轨运算放大器 8、 典 型 性 能 参 数 （ 若 无 其 它 规 定 ， Ta = 25 ℃ ， VS= 5V and RL = 1 00K Ω co nne ct ed to Vs / 2 ） XBLW version 1.0 文档仅供参考，实际应用测试为准 ｗｗｗ．ｘｉｎｂｏｌｅｉｃ．ｃｏｍ　　　　　　　　　　技术支持热线：４００９６８２００３ 第 4 页 共 11 页 XBLW LMV321 1.1MHz，45μA 通用轨到轨运算放大器 XBLW version 1.0 文档仅供参考，实际应用测试为准 ｗｗｗ．ｘｉｎｂｏｌｅｉｃ．ｃｏｍ　　　　　　　　　　技术支持热线：４００９６８２００３ 第 5 页 共 11 页 XBLW LMV321 1.1MHz，45μA 通用轨到轨运算放大器 XBLW version 1.0 文档仅供参考，实际应用测试为准 ｗｗｗ．ｘｉｎｂｏｌｅｉｃ．ｃｏｍ　　　　　　　　　　技术支持热线：４００９６８２００３ 第 6 页 共 11 页 XBLW LMV321 1.1MHz，45μA 通用轨到轨运算放大器 9、 应 用 说 明 9.1 、 驱 动 容 性 负 载 LM V3 21 单 位 增 益 下 能 直 接 驱 动 250pf 电 容 （ 无 振 荡 ） ， 单 位 增 益 跟 随 器 （ 缓 冲 器 ） 是对容性负载配置最敏感的。直接驱动容性负载，减少了振铃放大器相位正确度， 甚至引起振荡。若应用需要驱动更大的电容，则需要在输出和电容之间使用一个隔 离 电 阻 ， 如 图 1 。 此 隔 离 电 阻 Ri s o 和 电 容 负 载 CL 需 稳 定 增 加 ， Ri s o 值 越 大 ， 输 出 也 就 越 稳 定 。 注 意 ， 这 种 方 法 损 失 了 最 终 的 增 益 ， 因 为 Ri s o 和 负 载 进 行 了 分 压 。 图 1 驱动较大电容负载 一 种 改 进 的 电 路 方 式 如 图 2 ，他 提 供 的 直 流 DC 的 精 度 和 交 流 AC 的 稳 定 性 ，反 向 输 入 和 输 出 端 之 间 的 反 馈 电 阻 Rf 保 证 直 流 的 精 度 ，CF 和 Ri s o 连 接 在 反 向 输 入 端 和输出端之间，在高频率信号时，可以抵消一部分相位裕度的损失，从而保证整个 反馈回路中的相位裕度。 图 2 直 接 驱 动 高 电 容 ， 保 证 DC 精 度 对 于 没 有 缓 冲 配 置 的 电 路 ， 有 两 种 方 法 增 益 相 位 裕 度 ， a） 增 加 放 大 器 的 增 益 ， b） 在 反 馈 电 阻 间 并 联 一 个 电 容 ， 来 抵 消 寄 生 电 容 。 XBLW version 1.0 文档仅供参考，实际应用测试为准 ｗｗｗ．ｘｉｎｂｏｌｅｉｃ．ｃｏｍ　　　　　　　　　　技术支持热线：４００９６８２００３ 第 7 页 共 11 页 XBLW LMV321 1.1MHz，45μA 通用轨到轨运算放大器 9. 2 、 电 源 旁 路 和 布 局 LM V3 21 可 工 作 于 单 电 源 2.5 V~ 5. 5V 或 双 电 源 ± 1.2 5V ~ ± 2.7 5V 。单 电 源 下 ，旁 路 电 容 0.1 u F 应 靠 近 电 源 VD D 引 脚 。双 电 源 的 情 况 下 ，VD D 和 VS S 引 脚 都 需 接 0.1 u F 的 旁 路 电 容 。 （ 都 为 陶 瓷 电 容 ） 2.2 μ F 的 钽 电 容 可 以 增 加 更 好 的 性 能 。 图 3 带有旁路电容的运放 10、 典 型 应 用 10 . 1、 差 分 放 大 器 如 图 4 所 示 电 路 ， 若 电 阻 相 等 ， (R 4/ R 3 = R2 / R1 ), 那 输 出 VO UT = (V p – Vn ) × R2 /R 1 + VR E F 。 图 4 差分放大器 XBLW version 1.0 文档仅供参考，实际应用测试为准 ｗｗｗ．ｘｉｎｂｏｌｅｉｃ．ｃｏｍ　　　　　　　　　　技术支持热线：４００９６８２００３ 第 8 页 共 11 页 XBLW LMV321 1.1MHz，45μA 通用轨到轨运算放大器 10 . 2、 仪 表 放 大 器 如图 5 电路和图 4 功能相同，但是输入为高阻抗。 图 5 精密放大电路 10 .3 、 低 通 有 源 滤 波 如 图 6 的 低 通 滤 波 电 路 ， 拥 有 一 个 (- R 2 / R1 ) 直 流 增 益 ， 和 在 频 率 为 1/ 2 π R2 C 拐 角 -3d B 。 需 确 保 滤 波 器 在 放 大 器 的 带 宽 内 。 大 反 馈 的 电 阻 在 高 速 时 易 伴 随 寄 生 电 容 ，从 而 造 成 振 荡 等 不 良 影 响 。保 持 尽 可 能 低 的 电 阻 值 ，并 考 虑 合 适 的 输 出 的 负 载 。 图 6 低通滤波器 XBLW version 1.0 文档仅供参考，实际应用测试为准 ｗｗｗ．ｘｉｎｂｏｌｅｉｃ．ｃｏｍ　　　　　　　　　　技术支持热线：４００９６８２００３ 第 9 页 共 11 页 XBLW LMV321 1.1MHz，45μA 通用轨到轨运算放大器 11、 封 装 信 息 SOT 23 -5 NO T E 1. 尺 寸 以 毫 米 为 单 位 ； 2. 未 按 比 例 尺 绘 图 3. 该 尺 寸 包 含 电 镀 4. 该 尺 寸 只 含 塑 料 模 具 的 光 边 。 XBLW version 1.0 文档仅供参考，实际应用测试为准 第 10 页 共 11 页 ｗｗｗ．ｘｉｎｂｏｌｅｉｃ．ｃｏｍ　　　　　　　　　　技术支持热线：４００９６８２００３ XBLW LMV321 1.1MHz，45μA 通用轨到轨运算放大器 声明：  深圳芯伯乐电子有限公司保留产品说明书的更改权，恕不另行通知！客户在下 单前，需确认获取的资料是否为最新版本，并验证相关信息的完整性。  任何半导体产品在特定的条件下都有失效或发生故障的可能，买方有责任在使 用深圳芯伯乐电子有限公司产品进行系统设计和整机制造时遵守安全标准，并 采取相应的安全措施，以避免潜在失败风险可能造成人身伤害或财产损失情况 的发生！  产 品 性 能 提 升 永 无 止 境 ，深 圳 芯 伯 乐 电 子 有 限 公 司 将 竭 诚 为 客 户 提 供 性 能 更 佳 、 质量更优的集成电路产品。 XBLW version 1.0 文档仅供参考，实际应用测试为准 第 11 页 共 11 页 ｗｗｗ．ｘｉｎｂｏｌｅｉｃ．ｃｏｍ　　　　　　　　　　技术支持热线：４００９６８２００３
