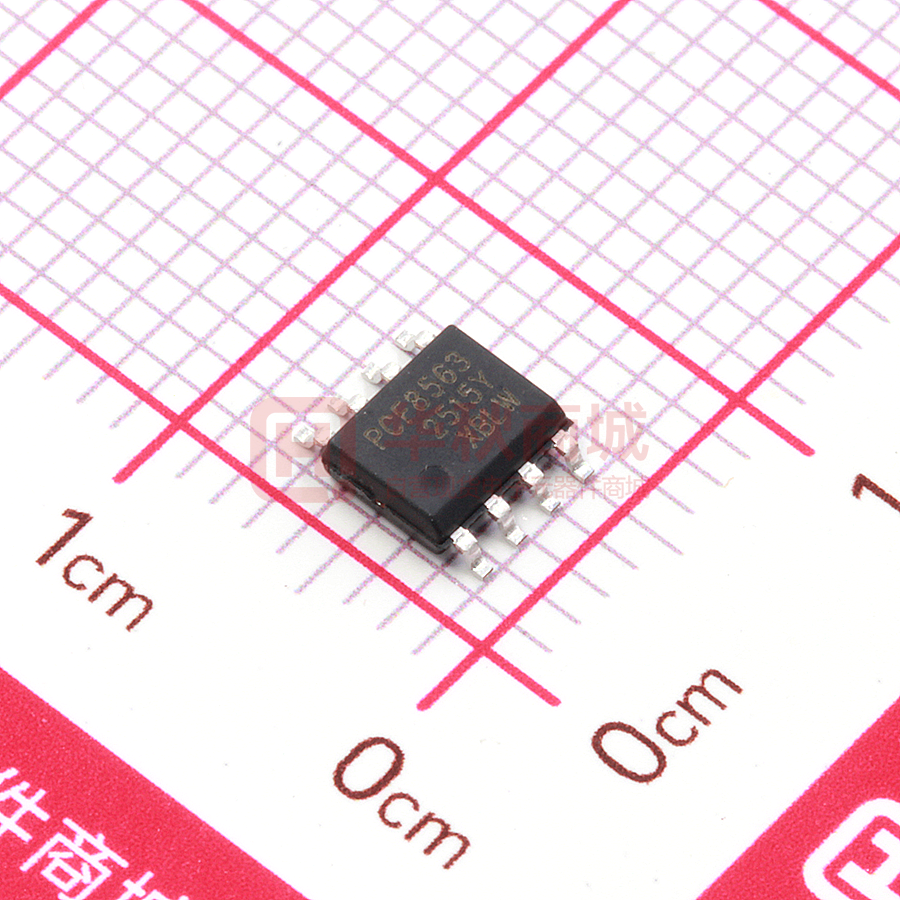

PCF8563DTR

2 IC XBLW PCF8563 / XBLW PCF8563是一款低功耗 CMOS 实时时钟/日历芯片，它提供一个可编程的时钟输出，一个中断输出和一个 掉电检测器，所有的地址和数据都通过 I C总线接口串行传递。最大总线速度为 400Kbits/s ，每次 读写数据后 2 ， 内嵌的字地址寄存器会自动递增。 可计时基于 32.768k Hz 晶体的秒 ，分 ，小时 ，星期 ，天 ，月和年 带有世纪标志 宽工作电压范围： 2.5 ~5. 5V 低休眠电流典型值为 0.25μA (VDD =3.0，TA =25℃) 2 I C总线从地址： 读 ， 0A3H； 写 ， 0A2H 可 编 程 时 钟 输 出 频 率 为 ： 32.768k Hz ， 1024Hz ， 32Hz ， 1 Hz 报警和定时器 掉电检测器 内部集成振荡电容 漏极开路中断引脚 封装 丝印 包装 PCF8563DTR SOP-8 PCF8563 编带 2500/盘 PCF8563MDTR MSOP-8 PCF8563 编带 2500/盘 产品型号 包装数量 图 1 典型应用电路图 XBLWversion1.0 www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 第 1 页 共 17 页 IC 2 电源电压 XBLWversion1.0 VDD www.xinboleic.com -0. 5 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 XBLW PCF8563 / +6. 5 V 第 2 页 共 17 页 XBLW PCF8563 / 2 IC 电源电流 IDD -5 0 +50 mA -0. 5 +6. 5 V -0.5 VDD＋ 0. 5 V VO -0. 5 +6. 5 V 所有输入口的直流输入电流 II -1 0 +10 mA 所有输出口的直流输出电流 IO -1 0 +10 mA 总损耗功率 P — 300 mW 工作温度 TA -4 0 +85 ℃ 贮存温度 TS -6 5 +150 ℃ SCL 和 SDA 管脚输入电压 VI OSCI 管脚输入电压 CLKOUT 和 管脚输出电压 ( (如无特别说明，VDD=2 . 5~5 . 5V，VSS=0V；TA =-40~+85℃； fosc=32 . 768kHz；石英 晶片 Rs=40kΩ ，CL =8pF) 参数 符号 测试条件 最小值 典型值 最大值 单位 I2 C 总线失效， TA= 25 ℃ [1 ] 2.5 － 5.5 V I2 C 总线有效，f=400kHz[ 1 ] 2.5 － 5.5 V TA=25 ℃ V low － 5.5 V fSCL= 4 0 0 kHz － － 800 µA fSCL= 1 0 0 kHz － － 20 0 µA － 4 6 uA － 2 4 uA － 500 750 nA － 400 650 nA VDD= 5. 0 V － 9 13 uA VDD= 3. 0 V － 7 10 uA VDD= 5. 0 V － 9 13 uA VDD= 3. 0 V － 7 10 uA 工作电压 VDD 提 供可靠 的 时钟/ 日历 数 据 时的 工 作 电压 工作电流 1 CLKOUT 有效 (FE=1) IDD1 fSCL=0Hz， TA= 25 ℃ [2 ] VDD= 5. 0 V VDD= 3. 0 V 工作电流 2 CLKOUT 禁 止 IDD2 (FE=0 ) fSCL=0Hz， TA= -40~+85 ℃ [ 2 ] VDD= 5. 0 V VDD= 3. 0 V fSCL=0Hz， TA= 25 ℃ [ 2 ] 工作电流 3 IDD3 CLKOUT= 32 . 7 6 8 kHz fSCL=0Hz， TA= -40~+85 ℃ [ 2 ] 低 电平 输入电 压 V IL V SS － 0.3 VDD V 高 电平输入电压 V IH 0.7 VDD － VDD V 输入漏电流 ILI VI= VDD 或 VSS -1 0 +1 µA CI [3] － － 7 pF 输入电容 XBLWversion1.0 www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 第 3 页 共 17 页 XBLW PCF8563 / 2 IC SDA 低电平输出电 流 IOLS VOL= 0. 4 V， VDD=5 . 0 V -3 － － mA 低 电 平输 出 电 流 IOLI VOL= 0. 4 V， VDD=5 . 0 V -1 － － mA CLKOUT 低电平输出电流 IOLC VOL= 0. 4 V， VDD=5 . 0 V -1 － － mA CLKOUT 高电平输出电流 IOHC VOL= 4. 6 V， VDD=5 . 0 V 1 － － mA 输出漏电流 ILO VO= VDD 或 VSS -1 0 +1 µA V LOW TA= 25 ℃ － 0.9 1.0 V 掉 电检 测电压 1 、加电时振荡器可靠起动：VDD (最小值，加电时) = VDD (最小值) ＋0 .3V 2 、定时器源时钟=1/60Hz；SCL 和 SDA 都为 VDD 3 、在样品基础上测试 (如 无 特别说明，VDD=2 . 5~ 5 . 5V ，VSS= 0V； TA =-40~+ 85℃； fosc=32 .768kHz ；石英晶体 Rs=40k Q ，CL =8pF) 35 pF － － － 40 kΩ － 10 － pF 5 － 25 pF － 50 － % － － 400 kHz tH DSTA 0.6 － － µs 重 复 起动 条 件 建立 时 间 tSUST A 0.6 － － µs SCL 低电平时间 tLOW 1.3 － － µs SCL 高电平时间 tH IGH 0.6 － － µs SCL 和 SDA 的上升沿时间 tr － － 0.3 µs SCL 和 SDA 的下降沿时间 tf － － 0.3 µs 总线负载电容 Cb － － 400 pF 数 据建立时间 tSUDA T 100 － － ns 数 据保持时间 tH DDAT 0 － － ns 停 止条 件 建 立时 间 tSUST O 0.6 － － µs 可 接 受的 总 线 尖峰 宽 度 tSW － － 50 ns 精 确负 载电容 C INT 15 振 荡器 稳定性 ΔfOSC/ fOSC 串联电阻 RS － 并联负载电容 CL 微调电容 CT CLKOUT 占 空 因 数 δCLK OU T SCL 时钟周期 fSC L 起 动 条件 保 持 时间 Δ VDD=200mV, TA=25 ℃ [1] [4] － 25 2×10 -7 1 、无特别说明 fCLKOUT = 32 .768kHz 2 、所有定时数值在工作电压范围内 (TA 条件下) 有效，参考输入电压 VSS 到 VDD 之间变化是 VIL 和 VIH 的 值 3 、I 2 C总线在两个起动和一个停止条件下的访问时间必须小于 1s XBLWversion1.0 www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 第 4 页 共 17 页 IC XBLW PCF8563 / 技术支持热线：4009682003 第 5 页 共 17 页 2 2 IC 图 4 I2 C 总线时序波形 XBLWversion1.0 www.xinboleic.com 文档仅供参考，实际应用测试为准 2 IC XBLW PCF8563 / PCF8563有16 个 8 位寄存器，一个可自动增量的地址寄存器，一个内置 32.768kHz 振荡器 (带 有一 个 内部集成的电容)，一个分频器 (用于给实时时钟 RTC 提供时钟源)，一个可编程时钟输出，一个定时器， 一个报警器，一个掉电检测器和一个 400kHz 的 I 2 C总线接口。 所有 16 个寄存器设计成可寻址的 8 位并行寄存器，但不是所有位都有用。前两个寄存器 (内部地址 00H，01H)用作控制寄存器和状态寄存器，地址 02H~08H 用于时钟计数器(秒到年计数器)，地址 09H~ 0CH 用 于报警寄存器 (定义报警条件)，地址 0DH 用于控制 CLKOUT 管脚的输出频率，地址 0EH 和 0FH 分别用 作定时器控制寄存器和定时器寄存器。秒、分钟、小时、 日、月、年、分钟报警、小时报警、 日报 警寄存 器的编码格式为 BCD 码，星期和星期报警寄存器不以 BCD 格式编码。 一个或多个报警寄存器 MSB (AE=Alarm Enable 报警使能位) 清 0 时，相应的报警条件有效，这样， 一个报警将 在每分钟至每星期范围内产生一次。设置报警标志位 AF(控制/状态寄存器 2 的位 3) 用于产 生中断，AF 只能用 软件清除。 8 位的倒计数器 (地址 0FH) 由定时器控制寄存器 (地址 0EH ，参见表 22) 控制，定时器控制寄存器 用于设定定时 器的频率 (4096Hz ，64Hz ，1Hz 或 1/60Hz) ，以及设定定时器有效或无效。定时器从软 件设置的 8 位二进制数 倒计数，每次倒计数结束时，定时器设置标志位 TF(参见表4) ， TF 用于产生一个 中断 ( ) ，每个倒计数周期产 生一个脉冲作为中断信号，定时器标志位 TF 只能用软件清除。TI/TP (参 见表 4) 控制中断产生的条件。当读定 时器时，返回当前倒计数的数值。 CLKOUT 管脚 CLKOUT 可以输出可编程的方波。CLKOUT 频率寄存器 (地址 0DH ，参见表 20) 决定输出方波 的频率，可 以输出 32.768kHz (缺省值) ，1024Hz ，32Hz 和 1Hz 的方波。CLKOUT 为漏极开路输出管 脚，通电时有效，无 效时为高阻抗。 XBLW PCF8563内置一个复位电路，当振荡器停止工作时，复位电路开始工作。在复位状态下，I 2 C总线 被初始 化，所有寄存器 (包括地址指针) 除 TF 、VL 、TD1 、TD0 、TESTC 、AE 位被置为逻辑 1 外，都将 被清零。 XBLWversion1.0 www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 第 6 页 共 17 页 XBLW PCF8563 / 2 IC PCF8563内嵌掉电检测电路，当 VDD 低于 VLOW 时，位 VL (Voltage Low ，秒寄存器的位 7) 被置 为 1 ，用于指明可能产生不准确的时钟/日历信息，VL 标志位只能用软件清除。当 VDD 慢速降低 (例如以 电 池供电) 到 VLOW 时，VL 将被置位，表明此时可能会产生中断。 表 1.寄存器概况 地址 寄存器名 称 Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 00H 控 制/状态寄存器 1 TEST 0 STOP 0 TESTC 0 0 0 01H 控制/状态寄存器 2 0 0 0 TI/ TP AF TF AIE TIE 0DH CLKOUT 频 率 寄 存 器 FE — — — — — FD1 FD0 0EH 定 时器 控制寄 存器 TE — — — TD1 TD0 0FH 定 时器 倒计数 寄存器 — — 定时 器倒计 数数值 标明 “ — ”的位无效，标明“0”的位应置为逻辑 0。 表 2 .BCD 格式寄存器概况 地址 寄存器名 称 Bit7 02H 秒 VL 03H 分钟 04H 小时 05H 日 06H 星期 07H 月/世纪 08H 年 09H 分钟报警 AE 0AH 小时报警 AE 0BH 日报警 AE 0CH 星期报警 AE Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 0 0~ 5 9 BCD 码 格 式 数 0 0~ 5 9 BCD 码 格 式 数 — 0 0~ 2 3 BCD 码 格 式 数 — — — — — C — — — — 0 1~ 3 1 BCD 码 格 式 数 0~6 — 0 1~ 1 2 BCD 码 格 式 数 — 0 0~ 9 9 BCD 码 格 式 数 0 0~ 5 9 BCD 码 格 式 数 0 0~ 2 3 BCD 码 格 式 数 — 0 1~ 3 1 BCD 码 格 式 数 — — — — — 0~6 标明 “— ”的位无效 XBLWversion1.0 www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 第 7 页 共 17 页 XBLW PCF8563 / 2 IC / 1 表 3 .控制/状态寄存器 1 (地址 00H) 位描述 位号 符号 7 TEST1 5 STOP 3 TESTC 描述 TEST1 =0: 普 通模 式 TEST1 =1 ： EXT_ CLK 测 试 模 式 STOP= 0：RTC 时钟运行；STOP=1 ：所有 RTC 分频器异步置为逻辑 0，RTC 时钟停止运 行 ( CLKOUT 在 32.768kHz 时依然可用) TESTC=0 ： 电源复位功能失效 (普通模式时置为逻辑 0) TESTC=1 : 电源复位功能有效 缺省值为逻辑 0 6 ,4, 2~0 / 2 位 TF 和 AF：当一个报警发生时，AF 被置为逻辑 1 。类似的，在定时器的倒数计数结束时，TF 被置 为 逻 辑 1 。只能通过软件来修改这两位的值。如果在应用中同时需要用到定时器和报警中断，可以通过读这 两个 字 节 来确定中断源 。在一个写周期中清除位时，为了防止重写标志位，需要执行一个逻辑与操作。 位 TIE 和 AIE：这两位用来激活中断的产生。当 AIE 和 TIE 被置位时， 中断为这两位的逻辑或。 表 4 .控制/状态寄存器 2 (地址 01H) 的位描述 位号 符号 描述 缺省值为逻辑 0 7,6,5 TI/ TP=0：当 TF 有效时，INT 有效 (取决于 TIE 的状态) 4 TI/ TP TI/TP=1： INT，脉冲有效，见表 5 (取决于 TIE 的状态) 注意：若 AF 和 AIE 都有效时，则 INT 一直有 效 AF= 0 ： 读操作时，报警标志无效； 写操作时，报警标志被清除 3 AF AF=1 ： 读操作时，报警标志有效； 写操作时，报警标志保持不 变 TF=0 ：读操作时，定时器标志无效； 写操作时，定时器标志被清除 2 TF TF= 1 ：读操作时，定时器标志有效； 写操作时，定时器标志保持不 变 AIE=0： 报警中断被禁止 1 AI E 0 TIE AIE=1： 报警中断被使 能 TIE= 0： 定时器中断被禁止 TIE= 1： 定时器中断被使 能 ~INT 周期 时钟源 (Hz) n=1 [2 ] n >1 4096 1/8192 1/4096 64 1/128 1/64 1 1/64 1/64 1/60 1/64 1/64 表 5. [ 1]、TF 和 [ 1 ] 操作 (位 TI/TP＝1) 同时有效 [2 ] 、n 为倒计数定时器的数值，当 n=0 时，定时器停止工作 XBLWversion1.0 www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 第 8 页 共 17 页 2 IC XBLW PCF8563 / 表 6.秒/VL 寄存器 (地址 02H) 位描述 位号 符号 6~ 0 (秒) 7 VL 描述 代表 BCD 格式的当前秒数值，值为 00~99 ，例如： 1011001 代表 59 秒 VL= 0 ：保证准确的时钟/日历数据 VL=1 ：不保证准确的时钟/日历数 据 表 7 .分钟寄存器 (地址 03H) 位描述 位号 符号 7 — 6~ 0 (分钟) 描述 无效 代 表 BCD 格式 的当前 分钟数 值，值 为 00 ~59 表 8 .小时寄存器 (地址 04H) 位描述 符号 位号 7 ，6 — (小时) 5~ 0 描述 无效 代 表 BCD 格式 的当前 小时数 值，值 为 00 ~23 / 表 9. 日寄存器 (地址 05H) 位描述 位号 符号 7 ，6 — 5~ 0 ( 日) 描述 无效 代 表 BCD 格式 的当前 日数值 ，值为 01 ~31 。当 年计数 器的值 是闰年 是，TS9083 自 动给二月增加一个值，使其成为 29 天 表 10 .星期寄存器 (地址 06H) 位描述 位号 符号 7~ 3 — ( 星期) 2~ 0 描述 无效 代 表 当前星期数值，值为 0~6 。见表 11 ，这些位也可有用户重新分配 表 11 .星期分配表 位 2 位 1 位 0 星期日 0 0 0 星期一 0 0 1 星期二 0 1 0 星期三 0 1 1 星期四 1 0 0 星期五 1 0 1 1 1 0 日 星期六 表 12 .月/世纪寄存器 (地址 07H) 位描述 位号 符号 7 C 6 ，5 — ( 月) 4~ 0 描述 世纪 位： C=0 指定 世纪数 为 20 XX； C=1 指定 世纪数 为 19 XX，“ XX”为年 寄存器 中的值，见表 14 。当年由 99 变为 00 时，世纪为会改变 。 无效 代 表 BCD 格式的当前月份数值，值为 01~12 ，见表 13 表 13 .月份分配表 月份 XBLWve 位 4 www.xinboleic.com 位 3 位 2 位 1 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 位 0 第 9 页 共 17 页 2 IC XBLW PCF8563 / 一月 0 0 0 0 1 二月 0 0 0 1 0 三月 0 0 0 1 1 四月 0 0 1 0 0 五月 0 0 1 0 1 六月 0 0 1 1 0 七月 0 0 1 1 1 八月 0 1 0 0 0 九月 0 1 0 0 1 十月 1 0 0 0 0 十一月 1 0 0 0 1 十二月 1 0 0 1 0 表 14 .年寄存器 (地址 08H) 位描述 位号 符号 描述 7~ 0 (年) 代 表 BCD 格式 的当前 年数值 ，值为 00 ~9 9 当 一 个或多个报警寄存器写入合法的分钟、小时、 日或星期数值并且它们相应的 AE (Alarm Enable) 位 为逻辑 0 ， 以及这些数值与当前的分钟、小时、 日或星期数值相等，标志位 AF (Alarm Flag) 被设置， AF 保 存设置值直到被软件消除为止，AF 被清除后， 只有在时间增量与报警条件再次相匹配时才可再被设 置。报警寄存器在它们相应位 AE 置为逻辑 1 时将被忽略。 表 15 .分钟报警寄存器 (地址 09H) 位描述 位号 符号 描述 7 AE AE=0 ，分钟报警有效； AE=1 ，分钟报警无效 6~ 0 分钟报警 代 表 BCD 格式 的分钟 报警数 值，值 为 00 ~5 9 表 16 .小时报警寄存器 (地址 0AH) 位描述 位号 符号 7 AE AE=0 ，小时报警有效； AE=1 ，小时报警无效 5~ 0 小时报警 代 表 BCD 格式 的小时 报警数 值，值 为 00 ~2 3 描述 表 17. 日报警寄存器 (地址 0BH) 位描述 位号 符号 7 AE 5~ 0 日报警 描述 AE=0 ， 日报警有效；AE=1， 日报警无效 代 表 BCD 格式 的日报 警数值 ，值为 01 ~3 1 表 18 .星期报警寄存器 (地址 0CH) 位描述 位号 符号 7 AE 2~ 0 星期报警 XBLWversion1.0 描述 AE=0 ，星期报警有效； AE=1 ，星期报警无效 代 表 BCD 格 式的 星 期 报警 数 值 ，值 为 0 ~ 6 www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 第 10 页 共 17 页 XBLW PCF8563 / 2 IC CLKOUT 表 19 .CLKOUT 频率寄存器 (地址 0DH) 位描述 位号 符号 7 FE 6~ 2 — 1 FD1 用 于控制 CLKOUT 的频率输出管脚 (fCLKOUT )，见表 20 0 FD0 用 于控制 CLKOUT 的频率输出管脚 (fCLKOUT )，见表 2 0 描述 FE= 0 ：CLKOUT 输出 被禁止 并设成 高阻抗 FE= 1 ：CLKOUT 输出有效 无效 表 20 .CLKOUT 频率选择表 FD1 FD0 fCLKOU T 0 0 32 .768kHz 0 1 1024Hz 1 0 32Hz 1 1 1Hz 定 时 器寄存器是一个 8 位字节的倒计数定时器，它由定时器控制器中的位 TE 决定有效或无效，定时 器 的时钟也可以由定时器控制器选择，其它定时器功能，如中断产生， 由控制/状态寄存器 2 控制。为了能 精 确读回倒计数的数值，I2 C 总线时钟 SCL 的频率应至少为所选定定时器时钟频率的两倍。 表 21 .定时器控制寄存器 (地址 0EH) 位描述 位号 符号 7 TE 6~ 2 — 1 TD1 描述 TE= 0 ：定时器无效；TE=1： 定时器有效 无用 定 时器时钟频率选择位，决定倒计数定时器的时钟频率，见表 22 ，不用时 TD1 和 TD0 应 设为“11” (1/60Hz)， 以降低电源损耗 0 表 22 . 定时器时钟频率选择 TD1 TD0 定时 器时钟 频率 (Hz) 0 0 4096 0 1 64 1 0 1 1 1/60 1 表 23 .定时器倒计数数值寄存器 (地址 0FH) 位描述 位号 符号 7~ 0 定 时器 倒计数 数值 XBLWversion1.0 描述 倒 计数数值“n ” ，倒计数周期=n/时钟频 率 www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 第 1 1 页 共 17 页 2 IC EXT_ CLK XBLW PCF8563 / 测 试模式用于在线测试、建立测试模式和控制 RTC 的操作。 测 试模式由控制/状态寄存器 1 的位 TEST1 设定，这时 CLKOUT 管脚成为输入管脚。在测试模式状态 下 ， 通 过 CLKOUT 管 脚 输 入 的 频 率 信 号 代 替 片 内 的 6 4 Hz 频 率 信 号 ， 每 6 4 个 上 升 沿 讲 产 生 1 秒 的 时 间 增 量 。 注 意 ：进入 EXT_CLK 测试模式时时钟不与片内 64Hz 时钟同步，也确定不出预分频的状态 。 1 、进入 EXT_CLK 测试模式，设置控制/状态寄存器 1 的位 7 (TEST=1)。 2 、设置控制/状态寄存器 1 的位 5 (STOP=1)。 3、清除控制/状态寄存器 1 的位 5 (STOP=0)。 4 、设置时间寄存器 (秒、分钟、小时、 日、星期、月/世纪和年) 为期望值。 5、提供 32 个时钟脉冲给 CLKOUT。 6 、读时间寄存器观察第一次变化。 7 、提供 64 个时钟脉冲给 CLKOUT。 8 、读时间寄存器观察第二次变化，需要读时间寄存器的附加增量时，重复步骤 7 和 8。 (POR) POR 的 持续时间直接与 振荡器的起动时间有关。一 种内嵌的长时间起动的电路 可使 POR 失效，这样 可 使 设 备 测试加速。这种模式的设定要求 I2 C 总线管脚 SDA 和 SCL 的信号波形如图 9 所示， 图中所有的 时间 值为所需的最小值。 当 进 入失效模式时，芯片立即停止复位，操作通过 I2 C 总线进入 EXT_CLK 测试模式。设置位 TESTC 逻 辑 0 可消除失效模式，再次进入失效模式只有在设置 TESTC 为逻辑 1 后进行。在普通模式时设置 TESTC 为逻辑 0 没有意义，除非想阻止进入 POR 失效模式。 XBLW PCF8563采用的是串行 I2 C 总线接口。 XBLWversion1.0 www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 第 12 页 共 17 页 2 IC XBLW PCF8563 / 2 IC I2 C 总线通过两条线 SDA 和 SCL 在不同的芯片和模块间传递信息。SDA 为串行数据线，SCL 为串行 时钟线 ， 两 条线必须用一个上拉电阻与正电源相连 。数据只在总线不忙时才可传送 系统配置参见图 10 ，产生信息的器件是传送器，接收信息的器件是接收器，控制信息的器件是主器件， 受控制的器件是从器件。 (START) (STOP) 总 线 不忙时，数据线 和时钟线保持高电平，数据 线在下降沿、时钟线为高电 平时为起动条件 (S)，数 据线在上升沿、时钟线为高电平时为停止条件 (P) 参见图 11 。 每 个时 钟脉 冲传 送一 个数 据位 ， SDA 线上 的数 据在 时钟 脉冲 高电 平时 应保 持稳 定， 否则 SDA 线上 的 数据将成为上面提到的控制信号，参见图 12。 XBLWversion1.0 www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 第 13 页 共 17 页 2 IC XBLW PCF8563 / 在 起动条件和停止条件之间发送器发给接收器的数据数量没有限制。每个 8 位字节后加一个应答标志 位 ， 发送器产生高电平的应答标志位，这时主器件产生一个附加应答标志时钟脉冲 。从接收器必须在接收 到 每 个 字节 后产 生一 个应 答标 志位 ，主 接收 器也 必须 在接 收从 发送 器发 送的 每个 字节 后产 生一 个应 答标 志 2 IC 注 意：用 I2 C 总线传递数据前，接收器件应先标明地址，在 I2 C 总线起动后，这个地址与第一个传送 字节 一 起 被传送。XBLW PCF8563可以作为一个从接收器或从发送器，这时，时钟信号线 SCL 只能是输入信号 线， 数据信号线 SDA 是一条双向信号线。 XBLW PCF8563的从地址参见图 14。 / / XBLW PCF8563的串行 I2C 总线读/写周期有三种配置，参见图 15 ，16 ， 17 ，图中字地址是 4 个位 的数，用 于指出下一个要访问的寄存器，字地址的高四位无用。 XBLWversion1.0 www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 第 14 页 共 17 页 2 IC XBLW PCF8563 / 方法 1 ：定值 OSCI 电容—— 计算所需的电容平均值，用此值的定值电容，通电后在 CLKOUT 管脚上 测出 的频率应为 32 .768kHz ，测出的频率值偏差取决于石英晶体， 电容偏差和器件之间的偏差 (平均为 ± 5 × 10 -6 ) 。 平均偏差可控制在±5 分钟/年。 方法 2 ：OSCI 微调电容—— 可通过调整 OSCI 管脚的微调电容使振荡器频率达到精确值，通电时可测 出 CLKOUT 管脚上的频率值为 32.768kHz。 方法 3 ：OSCO 输出—— 直接测出 OSCO 的输出 (考虑测试探头的电容)。 XBLWversion1.0 www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 第 15 页 共 17 页 2 IC XBLW PCF8563 / SOP8(PackageOutlineDimensions) MSOP8(PackageOutlineDimensions) XBLWversion1.0 www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 第 16 页 共 17 页 2 IC XBLWve www.xinboleic.com 技术支持热线：4009682003 文档仅供参考，实际应用测试为准 XBLW PCF8563 / 第 17 页 共 17 页
