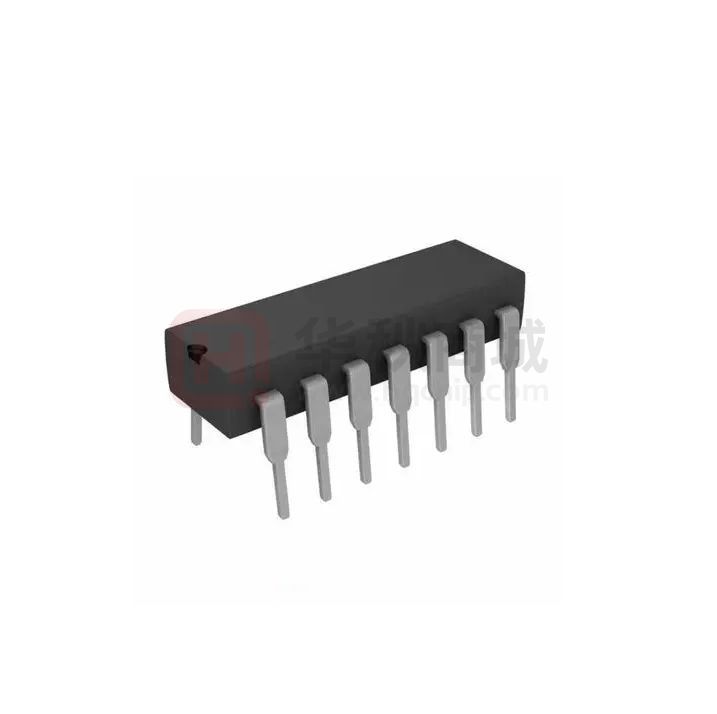

NE556N

XBLW NE556 通用双路精密定时器 概述 NE556 双路独立定时器电路是一个能够产生高度准确的时间延误或振荡的控制器。在操作中的时间延迟模 式中，时间被精确地由一个外部电阻和电容控制。对于稳定的操作如一个振荡器，该自由运行频率和占空比周 期都准确地由两个外部电阻器和一个电容器控制。该电路可以是触发或在下降沿波形复位，并且输出结构可以 输出或输入高达 200mA 的电流。 特点  低关断时间  最大工作频率大于 500kHz  时间从微秒到几小时  工作状态有中稳态和单稳态模式  高输出电流源或汇 200mA 电流  可调节占空比  TTL 兼容  温度稳定性 0.005％/℃ 订购信息 产品型号 封装 丝印 包装 包装数量 XBLW NE556N DIP-14 NE556N 管装 1000只/盒 XBLW NE556DTR SOP-14 NE556 编带 2500只/盘 引脚排列 XBLWversion1.0 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第1页共9页 XBLW NE556 通用双路精密定时器 结构框图 功能框图 XBLWversion1.0 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第2页共9页 XBLW NE556 通用双路精密定时器 极限使用范围 符号 参数 值 单位 Vcc 供电电压 18 V Toper 工作温度范围 0~70 ℃ Tj 结点温度 150 ℃ Tstg 贮藏温度范围 -65~150 ℃ 推荐工作条件(TA=25℃) 符号 参数 值 单位 Vcc 供电电压 4.5~18 V Vth，Vtrig，Vcl，Vreset 最大输入电压 Vcc V 电特性参数表(TA=25℃,VCC=+5V 至+15V，除非另有规定) 典型值 最大值 低电平状态 Vcc=+5V 6 10 Vcc=+15V 20 24 高电平状态 Vcc=5V 4 符号 参数 最小值 单位 电源电流(RL∞) ( - 注 1) - (2 定时器) Icc mA 定时误差(单稳态) (RA =2K 至 100kΩ的，C =0.1μF) 初始精度 -(注 2) 0.5 2 % 与温度漂移 30 100 ppm/℃ 0.05 0.2 %/V 与电源电压漂移 定时误差(非稳态) (RA，RB=1kΩ的至 100kΩ的，C=0.1μF， VCC =+15V) 初始精度 -(注 2) 1.5 % 与温度漂移 90 ppm/℃ 0.15 %/V 与电源电压漂移 控制电压等级 VCL Vcc=+15V 9.6 10 10.4 Vcc=+5V 2.9 3.33 3.8 Vcc=+15V 9.4 10 10.6 Vcc=+5V 2.7 3.33 4 0.1 0.25 5 5.2 V 阈值电压 Vth Ith Vtrig XBLWversion1.0 阈值电流-(注 3) 触发电压 4.8 Vcc=+15V 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 V uA V 第3页共9页 XBLW NE556 通用双路精密定时器 1.45 1.67 1.9 0.5 0.9 uA 20 100 nA VCC=+ 15V= IDIS15 毫安 180 480 VCC=+5V，IDIS=4.5 毫安 80 200 Tr 输出上升时间 100 200 Tf 输出下降时间 100 200 关闭时间 -(注 6) (Verset= VCC) 0.5 0.5 Vcc=+5V 触发电流(Vtrig=0V) Itrig 放电脚漏电流 Idis( off) (输出高) (VDI 的=10V) 放电脚饱和电压 Vdis( sat) (输出低电平)-(注 5) Toff mV nS uS 注：1.当输出为高时，电源电流的典型为 1mA 以下。 2.在 VCC =+ 5V 和 VCC=+15V 测试。 3.这将决定电源在+15V 时，RA + RB 的最大值，最大为 R =20MΩ和电源在 5V 时最大为 R =3.5MΩ。 4.指定触发输入高电平。 5.7 引脚无过流保护，不得超过提供的封装散热等级。 6.从正向输入脉冲测量，从 0 到 0.8 倍 VCC 进入阈值端，输出触发端从高电平降到低电平的时间与 阈 值端相关。 XBLWversion1.0 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第4页共9页 XBLW NE556 通用双路精密定时器 典型应用 XBLWversion1.0 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第5页共9页 XBLW NE556 通用双路精密定时器 音阶发生器 对于一个音调脉冲串发生器，第一个定时器被用作单稳态并确定音调持续时间， ，由一个正脉冲在 6 引 脚触发， 第二个定时器由正脉冲触发，是由高输出口单稳态启用。它被连接作为一个非稳态，并确定 音调的 频率。 单稳态 XBLWversion1.0 稳态运行 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第6页共9页 XBLW NE556 通用双路精密定时器 封装尺寸与外形图 DIP14 XBLWversion1.0 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第7页共9页 XBLW NE556 通用双路精密定时器 SOP14 XBLWversion1.0 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第8页共9页 XBLW NE556 通用双路精密定时器 声明 深圳芯伯乐电子有限公司保留产品说明书的更改权， 恕不另行通知！客户在下单前， 需确认获取的资料是否为最新版本，并验证相关信息的完整性。 任 何 半 导 体 产 品 在 特 定 的 条 件 下 都 有 失 效 或 发 生 故 障 的 可 能 ，买 方 有 责 任 在 使 用 深 圳 芯 伯乐 电 子 有 限 公 司产 品 进 行 系 统 设 计 和 整 机 制 造 时 遵 守 安 全 标 准 ， 并 采 取 相 应 的安全措施，以避免潜在失败风险可能造成人身伤害或财产损失情况的发生！ 产 品 性 能 提 升 永 无 止 境 ，深 圳 芯 伯乐 电 子 有 限 公 司 将 竭 诚 为 客 户提 供 性 能 更 佳 、质 量 更 优的集成电路产品。 XBLWversion1.0 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第9页共9页
