FR801xH 技术规格书
支持 SIG MESH 的低功耗蓝牙 SOC 芯片
版本号:v1.1.5
发布日期:2023.07
FR801xH 技术规格书 | v1.1.5
目录
表格 ...................................................................................................................................................................................... 4
插图 ...................................................................................................................................................................................... 5
概述 ...................................................................................................................................................................................... 6
特性 ...................................................................................................................................................................................... 6
应用领域 .............................................................................................................................................................................. 6
订购信息 .............................................................................................................................................................................. 7
1.
2.
系统概述 ...................................................................................................................................................................... 8
1.1
功能框图 ......................................................................................................................................................... 8
1.2
硬件资源 ......................................................................................................................................................... 9
1.3
蓝牙射频收发器 ........................................................................................................................................... 10
1.4
蓝牙控制器 ................................................................................................................................................... 10
1.5
外设接口单元 ............................................................................................................................................... 10
1.6
电源管理单元 ............................................................................................................................................... 10
1.7
充电管理单元 ............................................................................................................................................... 11
硬件信息 .................................................................................................................................................................... 12
2.1
2.2
2.3
2.4
封装定义 ....................................................................................................................................................... 12
2.1.1
FR8012HB 管脚布局............................................................................................................................ 12
2.1.2
FR8012HAS 管脚布局 ......................................................................................................................... 12
2.1.3
FR8012HAQ 管脚布局 ........................................................................................................................ 13
2.1.4
FR8012HAQ-J 管脚布局 ..................................................................................................................... 13
2.1.5
FR8016HA 管脚布局 ........................................................................................................................... 14
2.1.6
FR8016HD 管脚布局 ........................................................................................................................... 14
2.1.7
FR8018HA/FR8018HD 管脚布局 ...................................................................................................... 15
封装尺寸 ....................................................................................................................................................... 16
2.2.1
FR8012HB/FR8012HAS 尺寸参数 ..................................................................................................... 16
2.2.2
FR8012HAQ/ FR8012HAQ-J/ FR8016HA/ FR8016HD 尺寸参数 .................................................. 17
2.2.3
FR8018HA/FR8018HD 尺寸参数 ...................................................................................................... 17
管脚描述 ....................................................................................................................................................... 17
2.3.1
FR8012HB/FR8012HAS 管脚描述 ..................................................................................................... 18
2.3.2
FR8012HAQ/FR8012HAQ-J/FR8016HA/FR8016HD 管脚描述 ..................................................... 19
2.3.3
FR8018HA/FR8018HD 管脚描述 ...................................................................................................... 21
应用参考原理图 ........................................................................................................................................... 25
2.4.1
FR8012HB 原理图 ............................................................................................................................... 25
2.4.2
FR8012HAS 原理图 ............................................................................................................................. 26
2.4.3
FR8012HAQ 原理图 ............................................................................................................................ 27
2.4.4
FR8012HAQ-J 原理图 ......................................................................................................................... 28
2 / 36
FR801xH 技术规格书 | v1.1.5
3.
2.4.5
FR8016HA 原理图 ............................................................................................................................... 29
2.4.6
FR8016HD 原理图 ............................................................................................................................... 30
2.4.7
FR8018HA/FR8018HD 原理图 .......................................................................................................... 31
电气特性 .................................................................................................................................................................... 32
3.1
极限工作参数 ............................................................................................................................................... 32
3.2
建议工作条件 ............................................................................................................................................... 32
3.3
功耗参数 ....................................................................................................................................................... 32
3.4
音频 CODEC 参数 ....................................................................................................................................... 33
3.5
时钟相关参数 ............................................................................................................................................... 33
3.6
ESD 参数 ....................................................................................................................................................... 34
缩略语 ................................................................................................................................................................................ 35
联系信息 ............................................................................................................................................................................ 36
版本修订 ............................................................................................................................................................................ 36
3 / 36
FR801xH 技术规格书 | v1.1.5
表格
表格 1-1 FR801xH 硬件资源 .................................................................................................................................... 9
表格 2-1 管脚相关缩略语 ....................................................................................................................................... 18
表格 2-2 FR8012HB/FR8012HAS 管脚描述 .......................................................................................................... 18
表格 2-3 FR8012HAQ/FR8012HAQ-J/FR8016HA/FR8016HD 管脚描述 .......................................................... 19
表格 2-4 FR8018HA/FR8018HD 管脚描述 ........................................................................................................... 21
表格 3-1 极限参数 .................................................................................................................................................... 32
表格 3-2 建议工作条件 ........................................................................................................................................... 32
表格 3-3 功耗参数 ................................................................................................................................................... 32
表格 3-4 音频 CODEC 参数 ................................................................................................................................... 33
表格 3-5 时钟相关参数 ........................................................................................................................................... 33
表格 3-6 ESD 参数 .................................................................................................................................................. 34
4 / 36
FR801xH 技术规格书 | v1.1.5
插图
图 1-1 功能框图 ......................................................................................................................................................... 8
图 1-2 充电曲线示意图 ........................................................................................................................................... 11
图 2-1 FR8012HB 管脚布局图................................................................................................................................ 12
图 2-2 FR8012HAS 管脚布局图 .............................................................................................................................. 12
图 2-3 FR8012HAQ 管脚布局图 ............................................................................................................................ 13
图 2-4 FR8012HAQ-J 管脚布局图 ......................................................................................................................... 13
图 2-5 FR8016HA 管脚布局图 ................................................................................................................................ 14
图 2-6 FR8016HD 管脚布局图 ............................................................................................................................... 14
图 2-7 FR8018HA/ FR8018HD 管脚布局图 ......................................................................................................... 15
图 2-8 FR8012HB/FR8012HAS 封装尺寸图 ......................................................................................................... 16
图 2-9 FR8012HAQ/ FR8012HAQ-J/FR8016HA/FR8016HD 封装尺寸图 ........................................................ 17
图 2-10 FR8018HA/FR8018HD 封装尺寸图 ........................................................................................................ 17
图 2-11 FR8012HB 参考原理图............................................................................................................................... 25
图 2-12 FR8012HAS 参考原理图 ............................................................................................................................ 26
图 2-13 FR8012HAQ 参考原理图 ........................................................................................................................... 27
图 2-14 FR8012HAQ-J 参考原理图 ........................................................................................................................ 28
图 2-15 FR8016HA 参考原理图 .............................................................................................................................. 29
图 2-16 FR8016HD 参考原理图 .............................................................................................................................. 30
图 2-17 FR8018HA/FR8018HD 参考原理图 ......................................................................................................... 31
5 / 36
FR801xH 技术规格书 | v1.1.5
概述
FR801xH 系列芯片是面向 SOC（片上系统），易于
ROM 固件
快速开发的低功耗蓝牙芯片。基于 Freqchip 的蓝牙
BLE Profile & Protocol: GATT,
LM, LC
智能固件和协议栈的支持，完全兼容蓝牙 V5.1（LE
API 驱动
模式）协议。同时用户可以基于芯片内置的 ARM
SIG MESH 协议栈
CorteM3 嵌入式 32 位高性能单片机开发各种应用程
序。
蓝牙智能固件包括 L2CAP 服务层协议、安全管理器
（SM）、属性协议（ATT）、通用属性配置文件
蓝牙
蓝牙 V5.1 LE 标准
支持 2M/1M/500K/125K 数据速率
电源管理
集成 DC-DC，LDO
（GATT）和通用访问配置文件（GAP）。此外，还支
持应用程序配置文件，例如接近度、健康温度计、心
数字接口
率、血压、血糖、人机界面设备（HID）和 SDK（包括
通用 GPIO
驱动程序、OS-API 等）。SDK 还集成了用于网络应用
Timer
程序的 SIG Mesh 协议。
Efuse 128bit
SPIM
采用 Freqchip 的创新技术，将 PMU（锂电池充电器
SPIS
+LDO）、带 XIP 模式的 QSPI FLASH ROM、I2C、
UART（FIFO 深度 16/32）
UART、GPIO、ADC、PWM 集成在一块芯片中，为客户
SPI/QSPI
提供：
I2C (FIFO 深度 8/32)
有竞争力的功耗
PWM
稳定的蓝牙连接
PDM
极低的 BOM 成本
特性
工作环境温度：-40°C ~ +105°C
CPU
内置 32 位 ARM Cortex-M3 内核，支
持最高 48MHz 的时钟频率
8 通道 10bit SAR ADC
工作条件
CPU 和存储器
模拟接口
存储器
256KB/512KB/1MB Flash
用户软件和数据存储
48KB SRAM
128KB ROM
BOOT 启动代码
控制器(controller)协议栈
应用领域
智能键鼠
智能穿戴
智能锁
智能家居
物联网
SIG Mesh 应用
6 / 36
FR801xH 技术规格书 | v1.1.5
订购信息
型号
环境温度
FLASH 容量
封装
尺寸
FR8012HB
-40°C ~ +105°C
256KB
SOP16
10.0×3.9×1.5, 1.2pitch
FR8012HAS
-40°C ~ +105°C
512KB
SOP16
10.0×3.9×1.5, 1.2pitch
FR8012HAQ
-40°C ~ +105°C
512KB
QFN32
4.0×4.0×0.75, 0.4pitch

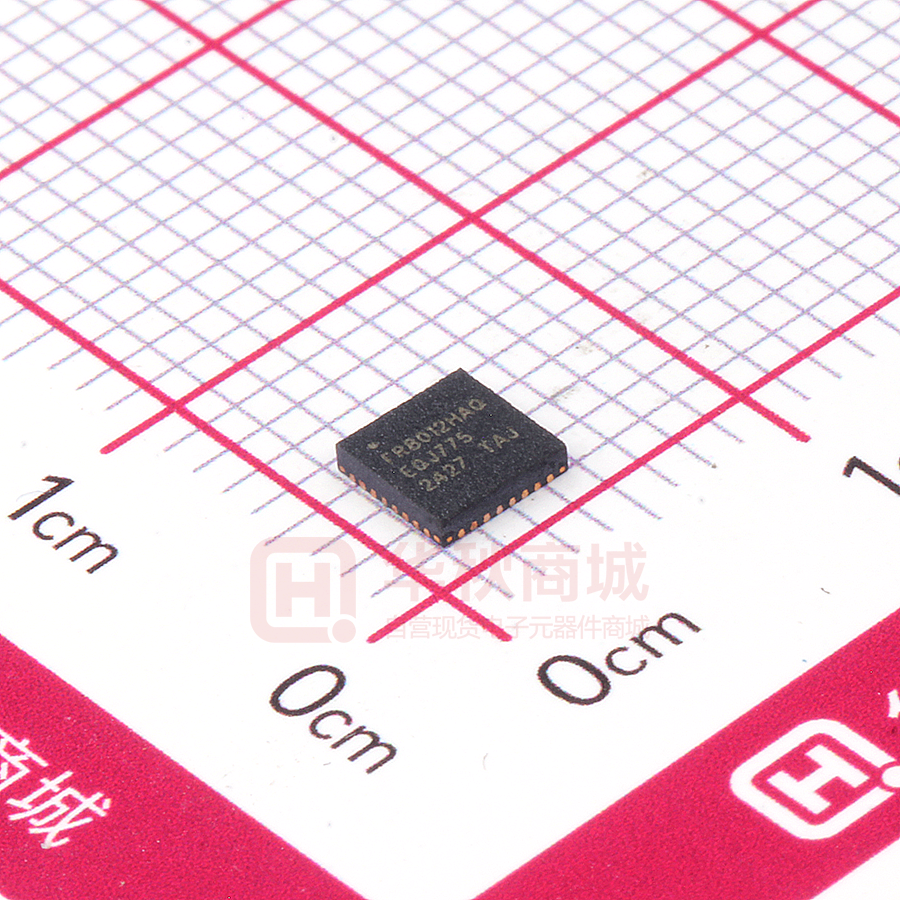

FR8012HAQ-J
-40°C ~ +105°C
512KB
QFN32
4.0×4.0×0.85, 0.4pitch
FR8016HA
-40°C ~ +105°C
512KB
QFN32
4.0×4.0×0.75, 0.4pitch
FR8016HD
-40°C ~ +105°C
1MB
QFN32
4.0×4.0×0.85, 0.4pitch
FR8018HA
-40°C ~ +105°C
512KB
QFN48
6.0×6.0×0.75, 0.4pitch
FR8018HD
-40°C ~ +105°C
1MB
QFN48
6.0×6.0×0.75, 0.4pitch
7 / 36
FR801xH 技术规格书 | v1.1.5
1.
系统概述
1.1 功能框图
图 1-1 功能框图
8 / 36
FR801xH 技术规格书 | v1.1.5
1.2 硬件资源
FR801xH 系列各型号的硬件资源如下表所示：
表格 1-1 FR801xH 硬件资源
Series
FR801xH
Part NO.
FLASH(KB
RAM(KB
GPIO
)
)
FR8012HB
256
48
7
FR8012HAS
512
48
FR8012HAQ
512
FR8012HAQ-J
Timer
RT
UAR
I2C
SPI
QSPI
I2S
AD
Charge
C
T
2
√
2
2
1
-
1
3ch
-
√
1
AES-128
1
7
2
√
2
2
1
-
1
3ch
-
√
1
AES-128
1
48
15
2
√
2
2
1
-
1
4ch
√
√
1
AES-128
1
512
48
19
2
√
2
2
1
-
1
4ch
√
√
1
AES-128
1
FR8016HA
512
48
15+2¹
2
√
2
2
1
-
1
4ch
√
√
1
AES-128
1
FR8016HD
1024
48
19+2¹
2
√
2
2
1
-
1
4ch
√
√
1
AES-128
1
FR8018HA
512
48
30
2
√
2
2
1
-
1
4ch
√
√
1
AES-128
1
FR8018HD
1024
48
30
2
√
2
2
1
-
1
4ch
√
√
1
AES-128
1
C
LV
PDM
AES
D
TRN
G
9 / 36
FR801xH 技术规格书 | v1.1.5
1.3 蓝牙射频收发器
内置天线阻抗匹配电路（收发模式均为 50Ω阻抗匹配）
符合 Bluetooth v5.1 LE 标准
高达 10dBm 发射功率
灵敏度-92~-95dBm
内部集成通道滤波器
内置用于提高灵敏度和同频抑制的数字解调器
实时数字化的 RSSI 值
1.4 蓝牙控制器
支持所有设备类型，包括：广播、中央、观察者、外设(Broadcaster, Central, Observer, Peripheral)
支持所有数据包类型，包括：广播、数据、控制 (Advertising / Data / Control)
支持加密(AES / CCM)
支持比特位流处理(CRC, Whitening)
支持跳频计算
支持协议空闲期间基带掉电
1.5 外设接口单元
UART 接口可以用于调试以及 AT 指令模式
I2C 接口支持外部 EEPROM，以及其它通用设备，例如加速度传感器等
多达 30 个通用 IO 口，都可以被设为中断模式
通用 10 位 ADC 接口，支持按键模式和其他模拟输入
6 通道 PWM 控制器
多路通用可编程定时器
追踪异常的看门狗电路
1.6 电源管理单元
支持上电复位
片上高效开关电源，支持锂电池直接接入芯片，输入电压 1.8v 至 4.3v，输出电压可编程
用于内部数字、射频和模拟电路供电的片上低压差（LDO）线性稳压器
电源管理单元支持软件关闭和硬件唤醒
上电复位单元支持低电压检测
10 / 36
FR801xH 技术规格书 | v1.1.5
内置供电电压检测功能
1.7 充电管理单元
充电过程：
插入充电器（即 VCHG 上电），锂电池接到 VBAT 端，charger 检测 VBAT 端电压值，如果检测到 VBAT 端电
压低于涓流充电到恒流充电切换电压（以下简称涓流充电阈值电压），charger 将先以 0.1C 涓流充电电流给电
池充电直到电池电压达到涓流充电阈值电压，然后再以 1.0C 恒流充电电流充将电池电压充到充电截止电压，当
达到充电截止电压后，充电电流逐渐减小，当充电电流减小至充电截止电流时 charger 完全终止对电池充电。
如果 charger 检测到 VBAT 电压降低到比充电截止电压低 0.15V 时，charger 将再次以恒流充电电流对电池充
电。
另一种情况，插入充电器，锂电池接到 VBAT 端，charger 如果检测到 VBAT 端电压高于涓流充电阈值电
压，Charger 将进入恒流充电模式开始充电过程，后续充电状态与前述第一种情况完全一致。
模块特点：
支持锂离子/锂聚合物电池充电
内置低电压检测 (LVD)
可编程充电电流，快速充电支持高达 200mA 充电电流，无需外部元件
涓流充电电流：M=0.10/0.15/0.20/0.25 倍的恒流充电电流，通过寄存器可配
涓流充电阈值电压：2.7/2.8/2.9/3.0V
恒流充电电流：最大可达 300mA,通过寄存器可配
充电截止电压：4.1V~4.4V,通过寄存器可配,50mV 一档
充电截止电流：N=0.10/0.15/0.20/0.25 倍的恒流充电电流，通过寄存器可配
再充电电压：检测到 VBAT 比充电截止电压低 0.15V，将会触发再充电机制
充电过程曲线如图 1-2 所示：
电池
电压
充电
电流
充电截止电压
再充电电压
1.0C
涓流到恒流充
电切换电压
(2.7V~2.9V)
0.15C
0.1C
涓流充电
恒流充电
恒压充电
再充电
时间
图 1-2 充电曲线示意图
11 / 36
FR801xH 技术规格书 | v1.1.5
2.
硬件信息
2.1 封装定义
2.1.1
FR8012HB 管脚布局
XTALO
1
16
GND
XTALI
2
15
RF
GND
3
14
PA2
VBAT
4
FR8012HB
13
PA3
BSW
5
SOP16 150mil
12
PC6
BFB
6
11
PC7
LDO_OUT
7
10
PD4
PD6
8
9
PD5
图 2-1 FR8012HB 管脚布局图
2.1.2
FR8012HAS 管脚布局
XTALO
1
16
GND
XTALI
2
15
RF
GND
3
14
PA2
VBAT
4
FR8012HAS
13
PA3
BSW
5
SOP16 150mil
12
PC6
BFB
6
11
PC7
LDO_OUT
7
10
PD4
PD6
8
9
PD5
图 2-2 FR8012HAS 管脚布局图
12 / 36
FR801xH 技术规格书 | v1.1.5
PA7
PA0
PA1
PA2
PA3
PC5
PC6
FR8012HAQ 管脚布局
PA6
2.1.3
32
31
30
29
28
27
26
25
PA4
1
24
PC7
PA5
2
23
PD4
LED2
3
22
PD5
LED1
4
FR8012HAQ
21
PD6
RF
5
QFN32 4x4
20
PD7
GND
6
19
LDO_OUT
XTALO
7
18
BFB
17
BSW
GND PAD
8
15
16
VBAT
14
VCHG
13
RSTP
12
NC
11
NC
10
NC
NC
9
NC
XTALI
图 2-3 FR8012HAQ 管脚布局图
PA6
PA7
PA0
PA1
PA2
PA3
PC5
PC6
FR8012HAQ-J 管脚布局
32
31
30
29
28
27
26
25
PA4
1
24
PC 7
PA5
2
23
PD4
LED2
3
22
PD5
LED1
4
FR8012HAQ-J
21
PD6
RF
5
QFN32 4x4
20
PD7
GND
6
19
LDO_OUT
XTALO
7
18
BFB
17
BSW
GND PAD
9
10
11
12
13
14
15
16
PD0
PD1
N/A
RSTP
VCHG
VBAT
8
PB7
XTALI
PB5
2.1.4
图 2-4 FR8012HAQ-J 管脚布局图
13 / 36
FR801xH 技术规格书 | v1.1.5
PA7
PA0
PA1
PA2
PA3
PC5
PC6
FR8016HA 管脚布局
PA6
2.1.5
32
31
30
29
28
27
26
25
PA4
1
24
PC7
PA5
2
23
PD4
LED2
3
22
PD5
LED1
4
FR8016HA
21
PD6
RF
5
QFN32 4x4
20
PD7
GND
6
19
LDO_OUT
XTALO
7
18
BFB
17
BSW
GND PAD
12
13
14
AOUT_N
RSTP
15
16
VBAT
11
VCHG
10
AOUT_P
MIC_BIAS
9
VMID
8
MIC_IN
XTALI
图 2-5 FR8016HA 管脚布局图
PA6
PA7
PA0
PA1
PA2
PA3
PC5
PC6
FR8016HD 管脚布局
32
31
30
29
28
27
26
25
PA4
1
24
PC7
PA5
2
23
PD4
LED2
3
22
PD5
LED1
4
FR8016HD
21
PD6
RF
5
QFN32 4x4
20
PD7
GND
6
19
LDO_OUT
XTALO
7
18
BFB
17
BSW
GND PAD
9
10
11
12
13
14
15
16
PD0
PD1
N/A
RSTP
VCHG
VBAT
8
PB7
XTALI
PB5
2.1.6
图 2-6 FR8016HD 管脚布局图
14 / 36
FR801xH 技术规格书 | v1.1.5
PB3
PB2
PB1
PB5
PB7
PB6
PB4
PD0
PD1
PD2
PD3
PC0
FR8018HA/FR8018HD 管脚布局
48
47
46
45
44
43
42
41
40
39
38
37
PA3
1
36
PC1
PA2
2
35
PC2
PA1
3
34
PC3
PA0
4
33
N/A
PA7
5
32
PC5
PA6
6
FR8018HA
31
PC6
PA4
7
QFN48 6x6
30
PC7
PA5
8
29
PD4
RF
9
28
PD5
GND
10
27
PD6
XTALO_24M
11
26
PD7
XTALI_24M
12
25
XTALO_32K
15
16
17
18
19
20
21
22
23
24
VMID
AOUT_N
RSTP
VCHG
VBAT
BSW
BFB
LDO_OUT
XTALI_32K
14
AOUT_P
13
MIC_IN
GND PAD
MIC_BIAS
2.1.7
图 2-7 FR8018HA/ FR8018HD 管脚布局图
15 / 36
FR801xH 技术规格书 | v1.1.5
2.2 封装尺寸
2.2.1
FR8012HB/FR8012HAS 尺寸参数
图 2-8 FR8012HB/FR8012HAS 封装尺寸图
16 / 36
FR801xH 技术规格书 | v1.1.5
2.2.2
FR8012HAQ/ FR8012HAQ-J/ FR8016HA/ FR8016HD 尺寸参数
D2
b
MIN
NOM
MAX
0.70
0.75
0.80
0.80
0.85
0.90
2
0.85
0.90
0.95
1
A1
0
0.02
0.05
b
0.15
0.20
0.25
h
A
Ne
E2
h
E
MILLIMETER
SYMBOL
L
D
0.14REF
b1
EXPOSED THERMAL
PAD ZONE
TOP VIEW
e
b1
Nd
c
A1
A
BOTTOM VIEW
c
0.18
0.20
0.25
D
3.90
4.00
4.10
D2
2.70
2.80
2.90
e
0.40BSC
Ne
2.80BSC
2.80BSC
Nd
E
3.90
4.00
4.10
E2
2.70
2.80
2.90
L
h
0.25
0.30
0.35
0.30
0.35
0.40
L/F载体尺寸
122X122
SIDE VIEW
图 2-9 FR8012HAQ/ FR8012HAQ-J/FR8016HA/FR8016HD 封装尺寸图
2.2.3
FR8018HA/FR8018HD 尺寸参数
图 2-10 FR8018HA/FR8018HD 封装尺寸图
2.3
管脚描述
FR801xH 系列是 CMOS 工艺的芯片。输入信号上的浮动将导致设备运行不稳定和电流消耗异常，上拉
或下拉电阻应适当用于输入或双向引脚。
17 / 36
FR801xH 技术规格书 | v1.1.5
表格 2-1 管脚相关缩略语
类型
说明
I
数字输入
O
数字输出
AI
模拟输入
AO
模拟输出
IO
双向数字接口
OD
开漏接口
PWR
电源
GND
地
2.3.1
FR8012HB/FR8012HAS 管脚描述
表格 2-2 FR8012HB/FR8012HAS 管脚描述
管脚号
FR8012HAS
FR8012HB
管脚名称
类型
管脚描述
1
XTALO
AO
晶体输出
2
XTALI
AI
晶体输入
3
GND
GND
地
4
VBAT
PWR
电源输入
5
BSW
AO
DC/DC 输出
6
BFB
AI
DC/DC 反馈输入端
7
LDO_OUT
PWR
内部 LDO 输出
8
PD6
I/O
9
PD5
I/O
10
PD4
I/O
11
PC7
I/O
12
PC6
I/O
PD6/SCL1/I2SDOUT/PWM0/SSPDOUT/URXD0/URXD1/CLKOUT/PDM
CLK/PWM1/ADC2
PD5/SDA0/I2SFRM/PWM5/SSPCSN/UTXD0/UTXD1/ANTCTL0/PDMDA
T/PWM4/ADC1
PD4/SCL0/I2SCLK/PWM4/SSPCLK/URXD0/URXD1/ANTCTL0/PDMCLK
/PWM5/ADC0
PC7/SDA1/I2SDIN/PWM5/SSPDIN/UTXD0/UTXD1/SWDIO/PDMDAT/P
WM4
PC6/SCL1/I2SDOUT/PWM4/SSPDOUT/URXD0/URXD1/SWTCK/PDMCL
K/PWM5
18 / 36
FR801xH 技术规格书 | v1.1.5
管脚号
FR8012HAS
FR8012HB
管脚名称
类型
13
PA3
I/O
14
PA2
I/O
15
RF
AI/O
天线输入和输出
16
GND
GND
地
2.3.2
管脚描述
PA3/SDA1/I2SDIN/PWM3/SSPDIN/UTXD0/UTXD1/ANTCTL1/PDMDAT
/PWM2
PA2/SCL1/I2SDOUT/PWM2/SSPDOUT/URXD0/URXD1/ANTCTL0/PDM
CLK/PWM3
FR8012HAQ/FR8012HAQ-J/FR8016HA/FR8016HD 管脚描述
表格 2-3 FR8012HAQ/FR8012HAQ-J/FR8016HA/FR8016HD 管脚描述
管脚号
FR8016HD
1
FR8016HA
FR8012HAQ-J
FR8012HAQ
1
管脚名称 类型
1
1
PA4
I/O
管脚描述
PA4/SCL0/I2SCLK/PWM4/SSPCLK/URXD0/URXD1/CLKOUT/PDMCLK/P
WM5
PA5/SDA0/I2SFRM/PWM5/SSPCSN/UTXD0/UTXD1/ANTCTL1/PDMDAT/
2
2
2
2
PA5
I/O
3
3
3
3
LED2
O
LED2 输出控制
4
4
4
4
LED1
O
LED1 输出控制
5
5
5
5
RF
AI/O
天线输入和输出
6
6
6
6
GND
GND
地
7
7
7
7
XTALO
AO
晶体输出
8
8
8
8
XTALI
AI
晶体输入
9
-
-
-
NC
-
未连接
9
-
AO
麦克风偏置输出
-
-
MIC_BIA
S
-
9
-
9
PB5
I/O
10
-
-
-
NC
-
PWM4
PB5/SDA0/I2SFRM/PWM5/SSPCSN/UTXD0/UTXD1/ANTCTL0/PDMDAT/
PWM4
未连接
19 / 36
FR801xH 技术规格书 | v1.1.5
管脚号
FR8012HAQ
FR8012HAQ-J
FR8016HA
FR8016HD
管脚名称 类型
-
-
10
-
MIC_IN
-
10
AI
-
10
PB7
I/O
管脚描述
麦克风输入
PB7/SDA1/I2SDIN/PWM3/SSPDIN/UTXD0/UTXD1/CLKOUT/PDMDAT/P
WM2
11
-
-
-
NC
-
未连接
-
-
11
-
VMID
AI
音频 CODEC 共模电压输入
-
11
PD0
I/O
-
-
11
12
-
-
-
NC
-
-
12
-
AOUT_P AO
-
12
PD1
I/O
-
-
12
PD0/SCL0/I2SCLK/PWM0/SSPCLK/URXD0/URXD1/BLETX/PDMCLK/PW
M1
未连接
音频输出+
PD1/SDA0/I2SFRM/PWM1/SSPCSN/UTXD0/UTXD1/BLERX/PDMDAT/P
WM0
13
13
-
13
NC
-
-
13
-
AOUT_N AO
音频输出-
14
14
14
14
RSTP
AI
芯片复位
15
15
15
15
VCHG
PWR
充电管理电源供电电压输入
16
16
16
16
VBAT
PWR
电源输入
17
17
17
17
BSW
AO
DC/DC 输出
18
18
18
18
BFB
AI
DC/DC 反馈输入端
19
19
AO
内部 LDO 输出
20
20
19
20
19
20
LDO_OU
T
PD7
I/O
未连接
PD7/SDA1/I2SDIN/PWM1/SSPDIN/UTXD0/UTXD1/ANTCTL1/PDMDAT/
PWM0/ADC3
PD6/SCL1/I2SDOUT/PWM0/SSPDOUT/URXD0/URXD1/CLKOUT/PDMCL
21
21
21
21
PD6
I/O
K/
PWM1/ADC2
22
22
22
22
PD5
I/O
23
23
23
23
PD4
I/O
24
24
PC7
I/O
24
24
PD5/SDA0/I2SFRM/PWM5/SSPCSN/UTXD0/UTXD1/ANTCTL0/PDMDAT/
PWM4/ADC1
PD4/SCL0/I2SCLK/PWM4/SSPCLK/URXD0/URXD1/ANTCTL0/PDMCLK/
PWM5/ADC0
PC7/SDA1/I2SDIN/PWM5/SSPDIN/UTXD0/UTXD1/SWDIO/PDMDAT/PW
M4
20 / 36
FR801xH 技术规格书 | v1.1.5
管脚号
FR8016HD
FR8016HA
FR8012HAQ-J
FR8012HAQ
管脚名称 类型
管脚描述
PC6/SCL1/I2SDOUT/PWM4/SSPDOUT/URXD0/URXD1/SWTCK/PDMCLK
25
25
25
25
PC6
I/O
/
PWM5
26
27
26
27
26
26
PC5
I/O
27
27
PA3
I/O
PC5/SDA0/I2SFRM/PWM5/SSPCSN/UTXD0/UTXD1/SWV/PDMDAT/PWM
4
PA3/SDA1/I2SDIN/PWM3/SSPDIN/UTXD0/UTXD1/ANTCTL1/PDMDAT/
PWM2
PA2/SCL1/I2SDOUT/PWM2/SSPDOUT/URXD0/URXD1/ANTCTL0/PDMC
28
28
28
28
PA2
I/O
LK/
PWM3
29
30
31
29
30
31
29
29
PA1
I/O
30
30
PA0
I/O
31
31
PA7
I/O
PA1/SDA1/I2SDIN/PWM3/SSPDIN/UTXD0/UTXD1/ANTCTL1/PDMDAT/
PWM2
PA0/SCL0/I2SCLK/PWM0/SSPCLK/URXD0/URXD1/CLKOUT/PDMCLK/P
WM1
PA7/SDA1/I2SDIN/PWM1/SSPDIN/UTXD0/UTXD1/ANTCTL0/PDMDAT/
PWM0
PA6/SCL1/I2SDOUT/PWM0/SSPDOUT/URXD0/URXD1/CLKOUT/PDMCL
32
32
32
32
PA6
I/O
K/
PWM1
2.3.3
FR8018HA/FR8018HD 管脚描述
表格 2-4 FR8018HA/FR8018HD 管脚描述
FR8018HD
FR8018HA
管脚号
管脚名称
类型
1
PA3
DIO
2
PA2
DIO
管脚描述
SDA1/I2SDIN/PWM3_P/SSPDIN/UTXD0/UTXD1/ANTCTL1/PDMDAT/
PWM2_N
SCL1/I2SDOUT/PWM2_P/SSPDOUT/URXD0/URXD1/ANTCTL0/PDM
CLK/PWM3_N
21 / 36
FR801xH 技术规格书 | v1.1.5
FR8018HD
FR8018HA
管脚号
管脚名称
类型
管脚描述
3
PA1
DIO
4
PA0
DIO
5
PA7
DIO
6
PA6
DIO
7
PA4
DIO
8
PA5
DIO
9
RF
AIO
天线输入和输出
10
GND
GND
地
11
XTALO_24M
AO
24MHz 晶体输出
12
XTALI_24M
AI
24MHz 晶体输入
13
MIC_BIAS
AO
麦克风偏置输出
14
MIC_IN
AI
麦克风输入
15
VMID
AI
音频 CODEC 共模电压输入
16
AOUT_P
AO
音频输出+
17
AOUT_N
AO
音频输出-
18
RSTP
AI
芯片复位脚,高有效
19
VCHG
PWR
充电管理电源供电电压输入
20
VBAT
PWR
电源输入
21
BSW
AO
DC/DC 输出
22
BFB
AI
DC/DC 反馈输入端
23
LDO_OUT
AO
内部 LDO 输出
24
XTALI_32K
AI
32KHz 晶体输入
25
XTALO_32K
AO
32KHz 晶体输出
26
PD7
DIO
27
PD6
DIO
SDA0/I2SFRM/PWM1_P/SSPCSN/UTXD0/UTXD1/ANTCTL0/PDMDAT
/PWM0_N
SCL0/I2SCLK/PWM0_P/SSPCLK/URXD0/URXD1/CLKOUT/PDMCLK/
PWM1_N
SDA1/I2SDIN/PWM1_P/SSPDIN/UTXD0/UTXD1/ANTCTL0/PDMDAT/
PWM0_N
SCL1/I2SDOUT/PWM0_P/SSPDOUT/URXD0/URXD1/CLKOUT/PDMC
LK/PWM1_N
SCL0/I2SCLK/PWM4_P/SSPCLK/URXD0/URXD1/CLKOUT/PDMCLK/
PWM5_N
SDA0/I2SFRM/PWM5_P/SSPCSN/UTXD0/UTXD1/ANTCTL1/PDMDAT
/PWM4_N
SDA1/I2SDIN/PWM1_P/SSPDIN/UTXD0/UTXD1/ANTCTL1/PDMDAT/
PWM0_N/ADC3
SCL1/I2SDOUT/PWM0_P/SSPDOUT/URXD0/URXD1/CLKOUT/PDMC
LK/PWM1_N/ADC2
22 / 36
FR801xH 技术规格书 | v1.1.5
FR8018HD
FR8018HA
管脚号
管脚名称
类型
28
PD5
DIO
29
PD4
DIO
30
PC7
DIO
31
PC6
DIO
32
PC5
DIO
33
N/A
N/A
34
PC3
DIO
35
PC2
DIO
36
PC1
DIO
38
PD3
DIO
37
PC0
DIO
39
PD2
DIO
40
PD1
DIO
41
PD0
DIO
42
PB4
DIO
43
PB6
DIO
44
PB7
DIO
管脚描述
SDA0/I2SFRM/PWM5_P/SSPCSN/UTXD0/UTXD1/ANTCTL0/PDMDAT
/PWM4_N/ADC1
SCL0/I2SCLK/PWM4_P/SSPCLK/URXD0/URXD1/ANTCTL0/PDMCLK/
PWM5_N/ADC0
SDA1/I2SDIN/PWM5_P/SSPDIN/UTXD0/UTXD1/SWDIO/PDMDAT/P
WM4_N
SCL1/I2SDOUT/PWM4_P/SSPDOUT/URXD0/URXD1/SWTCK/PDMCL
K/PWM5_N
SDA0/I2SFRM/PWM5_P/SSPCSN/UTXD0/UTXD1/SWV/PDMDAT/PW
M4_N
未连接
SDA1/I2SDIN/PWM3_P/SSPDIN/UTXD0/UTXD1/SWV/PDMDAT/PW
M2_N
SCL1/I2SDOUT/PWM2_P/SSPDOUT/URXD0/URXD1/SWV/PDMCLK/P
WM3_N
SDA0/I2SFRM/PWM1_P/SSPCSN/UTXD0/UTXD1/SWV/PDMDAT/PW
M0_N
SDA1/I2SDIN/PWM3_P/SSPDIN/UTXD0/UTXD1/WLANRX/PDMDAT/
PWM2_N
SCL0/I2SCLK/PWM0_P/SSPCLK/URXD0/URXD1/SWV/PDMCLK/PW
M1_N
SCL1/I2SDOUT/PWM2_P/SSPDOUT/URXD0/URXD1/WLANTX/PDMC
LK/PWM3_N
SDA0/I2SFRM/PWM1_P/SSPCSN/UTXD0/UTXD1/BLERX/PDMDAT/P
WM0_N
SCL0/I2SCLK/PWM0_P/SSPCLK/URXD0/URXD1/BLETX/PDMCLK/PW
M1_N
SCL0/I2SCLK/PWM4_P/SSPCLK/URXD0/URXD1/CLKOUT/PDMCLK/
PWM5_N
SCL1/I2SDOUT/PWM2_P/SSPDOUT/URXD0/URXD1/ANTCTL1/PDM
CLK/PWM3_N
SDA1/I2SDIN/PWM3_P/SSPDIN/UTXD0/UTXD1/CLKOUT/PDMDAT/
PWM2_N
23 / 36
FR801xH 技术规格书 | v1.1.5
FR8018HD
FR8018HA
管脚号
管脚名称
类型
45
PB5
DIO
46
PB1
DIO
47
PB2
DIO
48
PB3
DIO
管脚描述
SDA0/I2SFRM/PWM5_P/SSPCSN/UTXD0/UTXD1/ANTCTL0/PDMDAT
/PWM4_N
SDA0/I2SFRM/PWM1_P/SSPCSN/UTXD0/UTXD1/BLERX/PDMDAT/P
WM0_N
SCL1/I2SDOUT/PWM2_P/SSPDOUT/URXD0/URXD1/WLANTX/PDMC
LK/PWM3_N
SDA1/I2SDIN/PWM3_P/SSPDIN/UTXD0/UTXD1/WLANRX/PDMDAT/
PWM2_N
24 / 36
FR801xH 技术规格书 | v1.1.5
2.4 应用参考原理图
2.4.1
FR8012HB 原理图
U1
E1
2
ANT
FR8012HBS
1
Minimal System
SOP16_10x3.9_P1.27T1.5
L1
15
0R 1%
C1
TBD
C2
TBD
16
RF
GND
C3
1
TBD
Y1
24MHz
10PPM
PA2/SCL1/I2SDOUT/PWM2/SSP DOUT/URXD0/URXD1/ANTCTL0/PDMCLK
PA3/SDA1/I2SDIN/PWM3/SSP DIN/UTXD0/UTXD1/ANTCTL1/PDMDAT
C4
2
TBD
3
XTALI
GND
VBAT
4
BAT1
POWER
C5
2.2uF 10% 10V X5R
L2
10uH 20% >50mA
C6
VDDIO
10uF 20% 6.3V X5R
GPIO
XTALO
5
6
7
PC 6/SCL1/I2SDOUT/PWM4/SSP DOUT/URXD0/URXD1/SWTCK/PDMCLK
PC 7/SDA1/I2SDIN/PWM5/SSP DIN/UTXD0/UTXD1/SWDIO/PDMDAT
PD4/SCL0/I2SCLK/PWM4/SSPC LK/URXD0/URXD1/ANTCTL0/PDMCLK/ADC0
VBAT
PD5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/ANTCTL0/PDMDAT/ADC1
BSW
PD6/SCL1/I2SDOUT/PWM0/SSP DOUT/URXD0/URXD1/CLKOUT/PDMCLK/ADC2
BFB
14
PA2
13
PA3
12
PC 6
11
PC 7
10
PD4
9
PD5
8
PD6
VBAT
TP1
VBAT
TP2
GND
PA2
TP3
UART_RXD
PA3
TP4
UART_TXD
PC 6
TP5
SW_TCK
PC 7
TP6
SW_DIO
LDO_OUT
C7
2.2uF 10% 10V X5R
FR 8012HBS S OP16 150mil
图 2-11 FR8012HB 参考原理图
25 / 36
FR801xH 技术规格书 | v1.1.5
2.4.2
FR8012HAS 原理图
U1
E1
2
ANT
FR8012HAS
1
Minimal System
SOP16_10x3.9_P1.27T1.5
L1
15
0R 1%
C1
TBD
C2
TBD
16
RF
VDDIO
GND
C3
1
TBD
PA2/SCL1/I2SDOUT/PWM2/SSP DOUT/URXD0/URXD1/ANTCTL0/PDMCLK
PA3/SDA1/I2SDIN/PWM3/SSP DIN/UTXD0/UTXD1/ANTCTL1/PDMDAT
C4
2
TBD
3
XTALI
GND
VBAT
4
BAT1
POWER
C5
2.2uF 10% 10V X5R
L2
10uH 20% >50mA
C6
VDDIO
10uF 20% 6.3V X5R
5
6
7
R1
10K 5%
GPIO
XTALO
Y1
24MHz
10PPM
PC 6/SCL1/I2SDOUT/PWM4/SSP DOUT/URXD0/URXD1/SWTCK/PDMCLK
PC 7/SDA1/I2SDIN/PWM5/SSP DIN/UTXD0/UTXD1/SWDIO/PDMDAT
PD4/SCL0/I2SCLK/PWM4/SSPC LK/URXD0/URXD1/ANTCTL0/PDMCLK/ADC0
VBAT
PD5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/ANTCTL0/PDMDAT/ADC1
BSW
PD6/SCL1/I2SDOUT/PWM0/SSP DOUT/URXD0/URXD1/CLKOUT/PDMCLK/ADC2
BFB
14
PA2
13
PA3
12
PC 6
11
PC 7
10
PD4
9
PD5
8
PD6
VBAT
TP1
VBAT
TP2
GND
PA2
TP3
UART_RXD
PA3
TP4
UART_TXD
PC 6
TP5
SW_TCK
PC 7
TP6
SW_DIO
LDO_OUT
C7
2.2uF 10% 10V X5R
FR 8012HAS SOP16 150mil
图 2-12 FR8012HAS 参考原理图
26 / 36
FR801xH 技术规格书 | v1.1.5
2.4.3
FR8012HAQ 原理图
U1
FR8012HAQ
ANT
N/C
N/C
N/C
N/C
N/C
Minimal System
1
QFN32_0404_P0.4T0.75
L1
5
0R 1%
C4
TBD
C5
TBD
6
RF
GND
Charge
VCHG
9
10
11
12
13
R1
15
1R 5%
C8
100nF 10% 25V X5R
C7
7
TBD
XTALO
Reset
Y1
24MHz
10PPM
RSTP
14
RSTP
R2
1K 5%
LE D
C9
8
LED1
LED2
4
3
JK1 MICR O USB
1
2
3
4
5
VBUS
DD+
ID
GND
6
7
8
9
10
11
E1
2
LED1
LED2
XTALI
VDDIO
TBD
VBAT
16
BAT1
POWER
C10
2.2uF 10% 10V X5R
L2
10uH 20% >50mA
C11
VDDIO
10uF 20% 6.3V X5R
17
18
19
VBAT
GPIO
BSW
BFB
LDO_OUT
C12
2.2uF 10% 10V X5R
33
GND PADDLE
PA0/SCL0/I2SCLK/PWM0/SSPC LK/URXD0/URXD1/CLKOUT/PDMCLK
PA1/SDA0/I2SFRM /PWM1/SSPCS N/UTXD0/UTXD1/ANTCTL0/PDMDAT
PA2/SCL1/I2SDOUT/PWM2/SSP DOUT/URXD0/URXD1/ANTCTL0/PDMCLK
PA3/SDA1/I2SDIN/PWM3/SSP DIN/UTXD0/UTXD1/ANTCTL1/PDMDAT
PA4/SCL0/I2SCLK/PWM4/SSPC LK/URXD0/URXD1/CLKOUT/PDMCLK
PA5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/ANTCTL1/PDMDAT
PA6/SCL1/I2SDOUT/PWM0/SSP DOUT/URXD0/URXD1/CLKOUT/PDMCLK
PA7/SDA1/I2SDIN/PWM1/SSP DIN/UTXD0/UTXD1/ANTCTL0/PDMDAT
PC 5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/SWV/PDMDAT
PC 6/SCL1/I2SDOUT/PWM4/SSP DOUT/URXD0/URXD1/SWTCK/PDMCLK
PC 7/SDA1/I2SDIN/PWM5/SSP DIN/UTXD0/UTXD1/SWDIO/PDMDAT
PD4/SCL0/I2SCLK/PWM4/SSPC LK/URXD0/URXD1/ANTCTL0/PDMCLK/ADC0
PD5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/ANTCTL0/PDMDAT/ADC1
PD6/SCL1/I2SDOUT/PWM0/SSP DOUT/URXD0/URXD1/CLKOUT/PDMCLK/ADC2
PD7/SDA1/I2SDIN/PWM1/SSP DIN/UTXD0/UTXD1/ANTCTL1/PDMDAT/ADC3
30
29
28
27
1
2
32
31
26
25
24
23
22
21
20
PA0
PA1
PA2
PA3
PA4
PA5
PA6
PA7
PC 5
PC 6
PC 7
PD4
PD5
PD6
PD7
VBAT
R3
10K 5%
TP1
VBAT
TP2
GND
PA2
TP3
UART_RXD
PA3
TP4
UART_TXD
PC 6
TP5
SW_TCK
PC 7
TP6
SW_DIO
FR 8012HAQ QFN32 4*4
图 2-13 FR8012HAQ 参考原理图
27 / 36
FR801xH 技术规格书 | v1.1.5
2.4.4
FR8012HAQ-J 原理图
U1
FR8012HAQ-J
ANT
Minimal System
1
QFN32_0404_P0.4T0.85
L1
5
0R 1%
C2
TBD
C3
TBD
TBD
XTALI
VBAT
10uH 20% >50mA
C7
VDDIO
10uF 20% 6.3V X5R
LED2
LED1
GPIO
16
17
18
19
VBAT
BSW
BFB
LDO_OUT
C8
2.2uF 10% 10V X5R
33
3
4
LED2
LED1
JK1 MICR O USB
1
2
3
4
5
VBUS
DD+
ID
GND
VDDIO
TBD
L2
RSTP
XTALO
Y1
24MHz
10PPM
8
14
R1
1K 5%
C5
C6
2.2uF 10% 10V X5R
RSTP
GND
LE D
7
R2
15
1R 5%
C1
100nF 10% 25V X5R
Reset
6
VCHG
RF
C4
BAT1
POWER
Charger
6
7
8
9
10
11
E1
2
GND PADDLE
PA0/SCL0/I2SCLK/PWM0/SSPC LK/URXD0/URXD1/CLKOUT/PDMCLK
PA1/SDA0/I2SFRM /PWM1/SSPCS N/UTXD0/UTXD1/ANTCTL0/PDMDAT
PA2/SCL1/I2SDOUT/PWM2/SSP DOUT/URXD0/URXD1/ANTCTL0/PDMCLK
PA3/SDA1/I2SDIN/PWM3/SSP DIN/UTXD0/UTXD1/ANTCTL1/PDMDAT
PA4/SCL0/I2SCLK/PWM4/SSPC LK/URXD0/URXD1/CLKOUT/PDMCLK
PA5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/ANTCTL1/PDMDAT
PA6/SCL1/I2SDOUT/PWM0/SSP DOUT/URXD0/URXD1/CLKOUT/PDMCLK
PA7/SDA1/I2SDIN/PWM1/SSP DIN/UTXD0/UTXD1/ANTCTL0/PDMDAT
PB 5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/ANTCTL0/PDMDAT
PB 7/SDA1/I2SDIN/PWM3/SSP DIN/UTXD0/UTXD1/CLKOUT/PDMDAT
PC 5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/SWV/PDMDAT
PC 6/SCL1/I2SDOUT/PWM4/SSP DOUT/URXD0/URXD1/SWTCK/PDMCLK
PC 7/SDA1/I2SDIN/PWM5/SSP DIN/UTXD0/UTXD1/SWDIO/PDMDAT
PD0/SCL0/I2SCLK/PWM0/SSPC LK/URXD0/URXD1/BLETX/PDMCLK
PD1/SDA0/I2SFRM /PWM1/SSPCS N/UTXD0/UTXD1/BLERX/PDMDAT
PD4/SCL0/I2SCLK/PWM4/SSPC LK/URXD0/URXD1/ANTCTL0/PDMCLK/ADC0
PD5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/ANTCTL0/PDMDAT/ADC1
PD6/SCL1/I2SDOUT/PWM0/SSP DOUT/URXD0/URXD1/CLKOUT/PDMCLK/ADC2
PD7/SDA1/I2SDIN/PWM1/SSP DIN/UTXD0/UTXD1/ANTCTL1/PDMDAT/ADC3
N/A
30
29
28
27
1
2
32
31
9
10
26
25
24
11
12
23
22
21
20
PA0
PA1
PA2
PA3
PA4
PA5
PA6
PA7
PB 5
PB 7
PC 5
PC 6
PC 7
PD0
PD1
PD4
PD5
PD6
PD7
R3
10K 5%
VBAT
TP1
VBAT
TP2
GND
PA2
TP3
UART_RXD
PA3
TP4
UART_TXD
PC 6
TP5
SW_TCK
PC 7
TP6
SW_DIO
13
FR 8012HAQ-J QFN32 4*4
图 2-14 FR8012HAQ-J 参考原理图
28 / 36
FR801xH 技术规格书 | v1.1.5
2.4.5
FR8016HA 原理图
U1
C1
FR8016HA
ANT
MIC _BIAS
Minimal System
1
QFN32_0404_P0.4T0.75
L1
5
0R 1%
C4
TBD
C5
TBD
6
MIC
RF
MIC _IN
VMI D
GND
AOUT_P
Spe aker
AOUT_N
C7
7
TBD
XTALO
Charger
Y1
24MHz
10PPM
C9
8
Reset
RSTP
LE D
LED1
LED2
XTALI
TBD
VBAT
16
BAT1
POWER
C10
2.2uF 10% 10V X5R
L2
10uH 20% >50mA
C11
VDDIO
10uF 20% 6.3V X5R
17
18
19
VBAT
GPIO
BSW
BFB
LDO_OUT
C12
2.2uF 10% 10V X5R
33
VCHG
GND PADDLE
PA0/SCL0/I2SCLK/PWM0/SSPC LK/URXD0/URXD1/CLKOUT/PDMCLK
PA1/SDA0/I2SFRM /PWM1/SSPCS N/UTXD0/UTXD1/ANTCTL0/PDMDAT
PA2/SCL1/I2SDOUT/PWM2/SSP DOUT/URXD0/URXD1/ANTCTL0/PDMCLK
PA3/SDA1/I2SDIN/PWM3/SSP DIN/UTXD0/UTXD1/ANTCTL1/PDMDAT
PA4/SCL0/I2SCLK/PWM4/SSPC LK/URXD0/URXD1/CLKOUT/PDMCLK
PA5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/ANTCTL1/PDMDAT
PA6/SCL1/I2SDOUT/PWM0/SSP DOUT/URXD0/URXD1/CLKOUT/PDMCLK
PA7/SDA1/I2SDIN/PWM1/SSP DIN/UTXD0/UTXD1/ANTCTL0/PDMDAT
PC 5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/SWV/PDMDAT
PC 6/SCL1/I2SDOUT/PWM4/SSP DOUT/URXD0/URXD1/SWTCK/PDMCLK
PC 7/SDA1/I2SDIN/PWM5/SSP DIN/UTXD0/UTXD1/SWDIO/PDMDAT
PD4/SCL0/I2SCLK/PWM4/SSPC LK/URXD0/URXD1/ANTCTL0/PDMCLK/ADC0
PD5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/ANTCTL0/PDMDAT/ADC1
PD6/SCL1/I2SDOUT/PWM0/SSP DOUT/URXD0/URXD1/CLKOUT/PDMCLK/ADC2
PD7/SDA1/I2SDIN/PWM1/SSP DIN/UTXD0/UTXD1/ANTCTL1/PDMDAT/ADC3
R1
2.2K 5%
9
10
1uF 10% 6.3V X5R
C2
C3
11
12
0.1uF 10% 10V X7R
MIC 1
C6
NC
ECM MI C
2.2uF 10% 6.3V X5R
1
13
SP K1
16/32R
2
R3
15
14
RSTP
4
3
LED1
LED2
30
29
28
27
1
2
32
31
26
25
24
23
22
21
20
PA0
PA1
PA2
PA3
PA4
PA5
PA6
PA7
PC 5
PC 6
PC 7
PD4
PD5
PD6
PD7
1R 5%
C8
100nF 10% 25V X5R
R2
1K 5%
R4
VDDIO
JK1 MICR O USB
1
2
3
4
5
VBUS
DD+
ID
GND
6
7
8
9
10
11
E1
2
VBAT
10K 5%
TP1
VBAT
TP2
GND
PA2
TP3
UART_RXD
PA3
TP4
UART_TXD
PC 6
TP5
SW_TCK
PC 7
TP6
SW_DIO
FR 8016HA QFN32 4*4
图 2-15 FR8016HA 参考原理图
29 / 36
FR801xH 技术规格书 | v1.1.5
2.4.6
FR8016HD 原理图
U1
FR8016HD
ANT
Minimal System
1
QFN32_0404_P0.4T0.85
L1
5
0R 1%
C2
TBD
C3
TBD
TBD
Y1
24MHz
10PPM
XTALI
TBD
VBAT
16
L2
10uH 20% >50mA
C7
VDDIO
10uF 20% 6.3V X5R
17
18
19
VBAT
BSW
BFB
LDO_OUT
C8
2.2uF 10% 10V X5R
33
RSTP
3
4
LED2
LED1
R1
1K 5%
LED2
LED1
GND PADDLE
JK1 MICR O USB
1
2
3
4
5
VBUS
DD+
ID
GND
VDDIO
GPIO
8
14
XTALO
C5
C6
2.2uF 10% 10V X5R
RSTP
GND
LE D
7
R2
15
1R 5%
C1
100nF 10% 25V X5R
Reset
6
VCHG
RF
C4
BAT1
POWER
Charger
6
7
8
9
10
11
E1
2
PA0/SCL0/I2SCLK/PWM0/SSPC LK/URXD0/URXD1/CLKOUT/PDMCLK
PA1/SDA0/I2SFRM /PWM1/SSPCS N/UTXD0/UTXD1/ANTCTL0/PDMDAT
PA2/SCL1/I2SDOUT/PWM2/SSP DOUT/URXD0/URXD1/ANTCTL0/PDMCLK
PA3/SDA1/I2SDIN/PWM3/SSP DIN/UTXD0/UTXD1/ANTCTL1/PDMDAT
PA4/SCL0/I2SCLK/PWM4/SSPC LK/URXD0/URXD1/CLKOUT/PDMCLK
PA5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/ANTCTL1/PDMDAT
PA6/SCL1/I2SDOUT/PWM0/SSP DOUT/URXD0/URXD1/CLKOUT/PDMCLK
PA7/SDA1/I2SDIN/PWM1/SSP DIN/UTXD0/UTXD1/ANTCTL0/PDMDAT
PB 5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/ANTCTL0/PDMDAT
PB 7/SDA1/I2SDIN/PWM3/SSP DIN/UTXD0/UTXD1/CLKOUT/PDMDAT
PC 5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/SWV/PDMDAT
PC 6/SCL1/I2SDOUT/PWM4/SSP DOUT/URXD0/URXD1/SWTCK/PDMCLK
PC 7/SDA1/I2SDIN/PWM5/SSP DIN/UTXD0/UTXD1/SWDIO/PDMDAT
PD0/SCL0/I2SCLK/PWM0/SSPC LK/URXD0/URXD1/BLETX/PDMCLK
PD1/SDA0/I2SFRM /PWM1/SSPCS N/UTXD0/UTXD1/BLERX/PDMDAT
PD4/SCL0/I2SCLK/PWM4/SSPC LK/URXD0/URXD1/ANTCTL0/PDMCLK/ADC0
PD5/SDA0/I2SFRM /PWM5/SSPCS N/UTXD0/UTXD1/ANTCTL0/PDMDAT/ADC1
PD6/SCL1/I2SDOUT/PWM0/SSP DOUT/URXD0/URXD1/CLKOUT/PDMCLK/ADC2
PD7/SDA1/I2SDIN/PWM1/SSP DIN/UTXD0/UTXD1/ANTCTL1/PDMDAT/ADC3
N/A
30
29
28
27
1
2
32
31
9
10
26
25
24
11
12
23
22
21
20
PA0
PA1
PA2
PA3
PA4
PA5
PA6
PA7
PB 5
PB 7
PC 5
PC 6
PC 7
PD0
PD1
PD4
PD5
PD6
PD7
R3
10K 5%
VBAT
TP1
VBAT
TP2
GND
PA2
TP3
UART_RXD
PA3
TP4
UART_TXD
PC 6
TP5
SW_TCK
PC 7
TP6
SW_DIO
13
FR 8016HD QFN32 4*4
图 2-16 FR8016HD 参考原理图
30 / 36
FR801xH 技术规格书 | v1.1.5
2.4.7
FR8018HA/FR8018HD 原理图
U1
C1
E1
2
FR8018HA
ANT
Minimal System
1
QFN48_0606_P0.4T0.75
L1
9
0R 1%
C4
TBD
C5
TBD
10
MIC_BIAS
MIC
MIC_IN
VMID
14
AOUT_P
Speake r
AOUT_N
C2
1uF 10% 6.3V X5R
C3
15
RF
GND
R1
2.2K 5%
13
16
0.1uF 10% 10V X7 R
TBD
Charger
XTALO_24M
Y1
24MHz
10PPM
Reset
VCHG
RSTP
C6
NC
ECM MIC
2.2uF 10% 6.3V X5R
1
17
SPK1
16/32R
2
C7
11
MIC1
R3
19
18
RSTP
4
3
2
1
7
8
6
5
46
47
48
42
45
43
44
37
36
35
34
32
31
30
41
40
39
38
29
28
27
26
PA0
PA1
PA2
PA3
PA4
PA5
PA6
PA7
PB1
PB2
PB3
PB4
PB5
PB6
PB7
PC0
PC1
PC2
PC3
PC5
PC6
PC7
PD0
PD1
PD2
PD3
PD4
PD5
PD6
PD7
1R 5%
C8
100nF 10% 25V X5 R
R2
1K 5%
JK1 MICRO USB
1
2
3
4
5
VBUS
DD+
ID
GND
12
XTALI_24M
TBD
VBAT
20
BAT1
POWER
C10
2.2uF 10% 10V X5 R
L2
21
10uH 20% >5 0mA
C11
VDD IO
10uF 20% 6.3V X5 R
22
23
VBAT
BSW
BFB
LDO_O UT
C12
2.2uF 10% 10V X5 R
49
32.768KHz
C13
24
TBD
GND PADD LE
XTALI_32K
Y2
32.768KHz
20PPM
C14
25
GPIO
PA0/SCL0/I2SCLK/PWM0/SSPCLK/URXD 0/URXD1 /CLKOUT/PDMCLK
PA1/SDA0/I2SFRM/PWM1/SSPCSN/UTXD0/UTXD1/ANT CTL0/PDMDAT
PA2/SCL1/I2SDOUT/PWM2/SSPDOUT/URXD0 /URXD 1/ANT CTL0/PDMCLK
PA3/SDA1/I2SDIN/PWM3/SSPDIN/UTXD0 /UTXD1/ANT CTL1/PDMDAT
PA4/SCL0/I2SCLK/PWM4/SSPCLK/URXD 0/URXD1 /CLKOUT/PDMCLK
PA5/SDA0/I2SFRM/PWM5/SSPCSN/UTXD0/UTXD1/ANT CTL1/PDMDAT
PA6/SCL1/I2SDOUT/PWM0/SSPDOUT/URXD0 /URXD 1/CLKOUT/PDMCLK
PA7/SDA1/I2SDIN/PWM1/SSPDIN/UTXD0 /UTXD1/ANT CTL0/PDMDAT
PB1/SDA0/I2SFRM/PWM1/SSPCSN/UTXD0/UTXD1/BLERX/PDMDAT
PB2/SCL1/I2SDOUT/PWM2/SSPDOUT/URXD 0/URXD 1/WLANTX/PDMCLK
PB3/SDA1/I2SDIN/PWM3/SSPDIN/UTXD0/UTXD1/WLANRX/PDMDAT
PB4/SCL0/I2SCLK/PWM4/SSPCLK/URXD 0/URXD 1/CLKOUT/PDMCLK
PB5/SDA0/I2SFRM/PWM5/SSPCSN/UTXD0/UTXD1/ANT CTL0/PDMDAT
PB6/SCL1/I2SDOUT/PWM2/SSPDOUT/URXD 0/URXD 1/ANT CTL1/PDMCLK
PB7/SDA1/I2SDIN/PWM3/SSPDIN/UTXD0/UTXD1/CLKOUT/PDMDAT
PC0/SCL0/I2SCLK/PWM0/SSPCLK/URXD 0/URXD 1/SWV/PDMCLK
PC1/SDA0/I2SFRM/PWM1/SSPCSN/UTXD0/UTXD1/SWV/PDMDAT
PC2/SCL1/I2SDOUT/PWM2/SSPDOUT/URXD 0/URXD 1/SWV/PDMCLK
PC3/SDA1/I2SDIN/PWM3/SSPDIN/UTXD0/UTXD1/SWV/PDMDAT
PC5/SDA0/I2SFRM/PWM5/SSPCSN/UTXD0/UTXD1/SWV/PDMDAT
PC6/SCL1/I2SDOUT/PWM4/SSPDOUT/URXD 0/URXD 1/SWTCK/PDMCLK
PC7/SDA1/I2SDIN/PWM5/SSPDIN/UTXD0/UTXD1/SWDIO/PDMDAT
PD0/SCL0/I2SCLK/PWM0/SSPCLK/URXD 0/URXD 1/BLETX/PDMCLK
PD1/SDA0/I2SFRM/PWM1/SSPCSN/UTXD0/UTXD1 /BLERX/PDMDAT
PD2/SCL1/I2SDOUT/PWM2/SSPDO UT/URXD 0/URXD 1/WLANTX/PDMCLK
PD3/SDA1/I2SDIN/PWM3/SSPDIN/UTXD0/UTXD1 /WLANRX/PDMDAT
PD4/SCL0/I2SCLK/PWM4/SSPCLK/URXD 0/URXD 1/ANT CTL0/PDMCLK/ADC0
PD5/SDA0/I2SFRM/PWM5/SSPCSN/UTXD0/UTXD1 /ANT CTL0/PDMDAT/ADC1
PD6/SCL1/I2SDOUT/PWM0/SSPDO UT/URXD 0/URXD 1/CLKOUT/PDMCLK/ADC2
PD7/SDA1/I2SDIN/PWM1/SSPDIN/UTXD0/UTXD1 /ANT CTL1/PDMDAT/ADC3
XTALO_32K
N/A
TBD
R4
6
7
8
9
10
11
C9
VDD IO
10K 5%
VBAT
TP1
VBAT
TP2
GND
PA2
TP3
UART_RXD
PA3
TP4
UART_TXD
PC6
TP5
SW_TCK
PC7
TP6
SW_DIO
33
FR8018HA QFN48 6*6
图 2-17 FR8018HA/FR8018HD 参考原理图
31 / 36
FR801xH 技术规格书 | v1.1.5
3.
电气特性
3.1 极限工作参数
超出极限参数可能导致器件永久性损坏。
表格 3-1 极限参数
范围
最小值
最大值
单位
工作环境温度
-40
125
℃
内核电压
0.9
1.3
V
LDO_OUT
1.6
3.3
V
VBAT
1.8
4.3
V
VCHG
4.75
5.25
V
I/O 电压
供电电压
3.2 建议工作条件
表格 3-2 建议工作条件
建议工作条件
最小值
典型值
最大值
单位
工作温度范围
-40
20
105
℃
核电压
0.9
1.2
1.3
V
I/O 电压
LDO_OUT
1.6
2.9
3.3
V
供电电压
VBAT
1.8
3.3
4.3
V
充电器电压
VCHG
4.75
5
5.25
V
3.3 功耗参数
表格 3-3 功耗参数
工作模式
平均值
最大值
单位
TX 峰值电流 (0dB)
8
mA
RX 峰值电流
9.7
mA
睡眠电流 (包含 48K retention RAM)
6.1
µA
关机电流(power off mode)
2.7
µA
32 / 36
FR801xH 技术规格书 | v1.1.5
3.4 音频 CODEC 参数
表格 3-4 音频 CODEC 参数
数字模拟转换器（单声道）
参数
条件
最小值
典型值
最大值
单位
转换精度
-
-
-
20
Bits
采样率(Fs)*
同步时钟信号
8
48
kHz
Fin=1kHz B/W=20Hz—20KHz
信噪比 SNR
A-Weighted THD_N
很抱歉，暂时无法提供与“FR8012HAQ-J”相匹配的价格&库存，您可以联系我们找货
免费人工找货- 国内价格
- 1+2.87759
- 10+2.76859
- 100+2.50700
- 500+2.37620
工商网监
湘ICP备2023018690号
