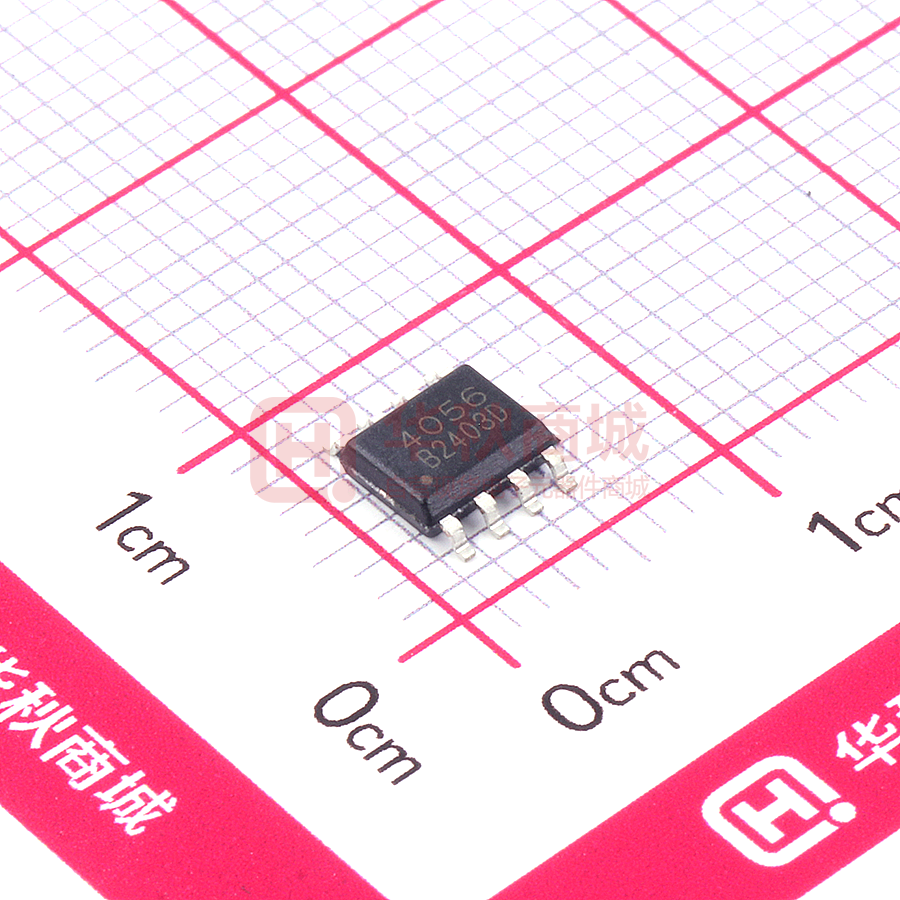

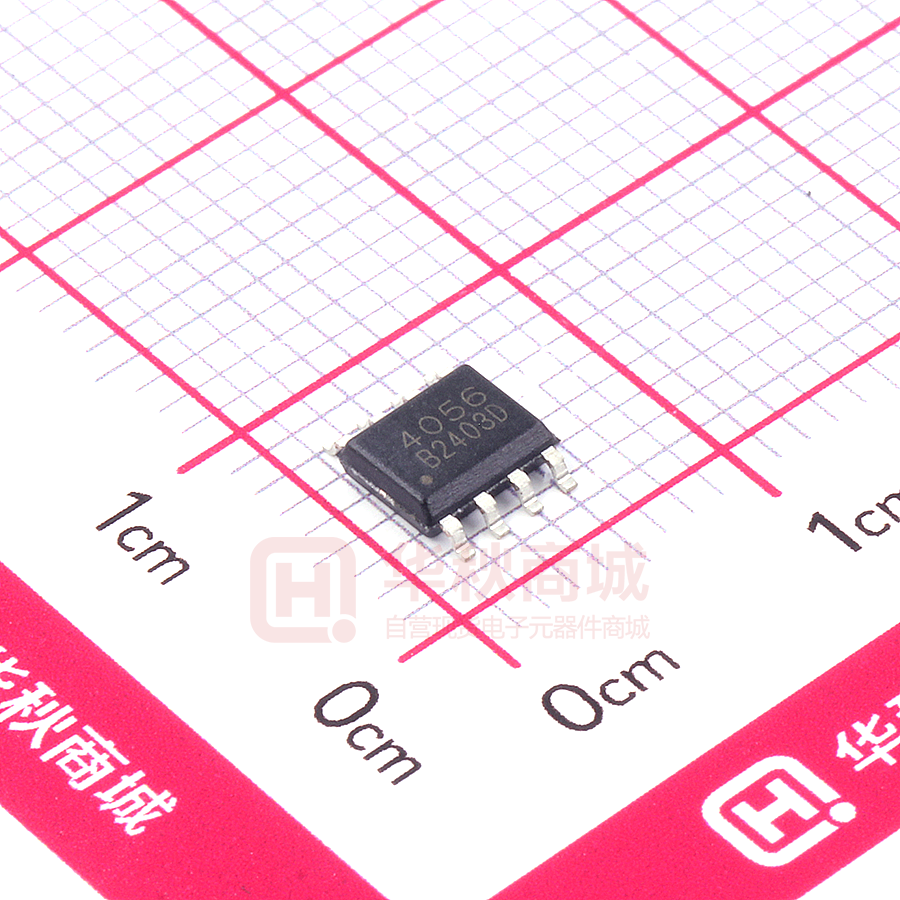

TP4056-MS

TP4056-MS 产品手册 ● 最大充电电流： 1A TP4056-MS 概述 TP4056-MS是一款1A线性锂电池充电器，非常适合便携式设备应用，适合USB和适配器电源工作，内置防倒充电 路，无需外部隔离二极管。 TP4056-MS的充电截止电压为4.2V，充电电流可以通过外部电阻设置。当充电电流降至设定值的1/10时，TP4056 -MS将自动结束充电过程。移掉输入电压后，TP4056-MS将自动进入超低功耗待机状态，将待机电流降至1uA以下 。有输入电源时，TP4056-MS也可处于停机状态，将工作电流降至50uA。 特性 应用 ● 最大充电电流：1A  锂电池充电设备 ● 无需MOSFET、检测电阻器和隔离二极管  玩具 ● 预充电压：4.2V±1%  ● C/10充电终止  GPS 便携式设备、各种充电器 移动电话 、PDA ● 待机模式下的供电电流：50uA  电子词典 　 ● 2.9V涓流充电 ● 恒定电流/恒定电压充电 ● 充电状态双输出、无电池和故障状态显示 ● 软启动限制了浪涌电流 ● 电池防反接 ● 电池温度监测功能 ● 封装形式：ESOP8（带散热底座） 引脚排列和管体标记 SOP-8-EP 引脚排列 TEMP 1 PROG 2 GND 3 VCC 4 管体标记 8 CE 7 CHRG 6 STDBY 5 BAT 4056 ******* 引脚功能 SOP-8-EP 引脚名称 1 TEMP 2 PROG 3 GND 4 VCC 5 BAT 6 STDBY 7 CHRG 8 CE 散热片焊盘 Copyright© Msksemi Incorporated 引脚功能 电池温度检测输入端 恒 流充电电流设置和充电电流监测端 地线 输入电压正输入端 电池连接端 电池充电完成指示端 充电中状态指示端 芯片使能输入端 可 接地或者悬空，不可接其他电位 www.msksemi.com TP4056-MS 封装/订购信息 / BAT TP4056-MS 盘装/4000pcs SOP-8-EP 4.2V 功能框图 4 VBE VCC Tamb tDIE 1x 80%VCC tTEMP BAT + - TEMP 5uA 5 MA 1 R1 + tTEMP VA 45%VCC - R2 - CA + CE 施密特 8 1.25V SHDN C1 + R3 STDBY 1V 6 R4 0.1V + CHRG C2 R5 - 7 1uA + TO BAT - 2.9V C3 VCC 2 PROG GND 3 RPROG Copyright© Msksemi Incorporated www.msksemi.com TP4056-MS 典型应用线路与说明 4 VCC=5V 0.4Ω 10uF 1K 8 LED 红 7 6 LED 绿 VCC BAT CE PROG CHRG TEMP STDBY GND R1 5 BAT+ 2 RPROG 1 10uF BATNTC R2 3 注：VCC 与外部电源之间串联的 0.4Ω 电阻，为热散耗功率电阻。可以转移一部分 TP4056-MS的 发热，低充电电流可不加。 电特性 极限参数 除非另有规定，Tamb=25℃ 参 数 名 称 电源电压 PROG 脚电压 BAT 脚电压 CHRG 脚电压 STDBY 脚电压 TEMP 脚电压 CE 脚电压 BAT 脚短路持续时间 BAT 脚电流 PROG 脚电流 最大结温 工作环境温度 贮存温度 符 号 VCC PROG BAT CHRG STDBY TEMP CE tBAT_SHT IBAT IPROG TJ Tamb Tstg 条 件 — — — — — — — — — — — — — 额 定 值 -0.3～7 -0.3～VCC+0.3 -0.3～7 -0.3～7 -0.3～7 -0.3～7 -0.3～7 连续 1200 1200 145 -40～85 -65～125 单 位 V V V V V V V — mA uA ℃ ℃ ℃ 电气特性 （除非另有规定，Tamb=25℃，VIN=5V） 参 数 名 称 符 号 测 试 条 件 最小 典型 最大 单 位 电源电压 VCC 4.5 — — 5 150 55 5.5 500 150 V uA uA 电源电流 ICC — 充电模式，RPROG=1.2K 待机模式（充电终止） 停机模式（RPROG 未连接， VCC
