1
2
4
3
5
A
Circuit
Part NO.
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
HC-XH-2A-X
HC-XH-3A-X
HC-XH-4A-X
HC-XH-5A-X
HC-XH-6A-X
HC-XH-7A-X
HC-XH-8A-X
HC-XH-9A-X
HC-XH-10A-X
HC-XH-11A-X
HC-XH-12A-X
HC-XH-13A-X
HC-XH-14A-X
HC-XH-15A-X
HC-XH-16A-X
Dimensions mm
A
B
2.50
7.50
5.00
10.00
7.50
12.50
10.00 15.00
12.50 17.50
15.00 20.00
17.50 22.50
20.00 25.00
22.50 27.50
25.00 30.00
27.50 32.50
30.00 35.00
32.50 37.50
35.00 40.00
37.50 42.50
B
B
A
SPECIFICATIONS
1、Current Rating: 3A AC, DC
2、Voltage Rating: 250V AC, DC
3、Temperatuer Range: -25℃~ +85℃
4、Contact Resistance: 20mΩ Max
5、Insulation Resistance:1000mΩ Min
6、Withstanding Voltang:1000V AC/minute
7、Material: Wafer Nylon66 UL94-VO
PIN Brass Tin-plated
HC-XH - N*** - *
Type
C
A=直针
AW=弯针
ALT=立贴
AWT=卧贴
GENERL TOLERANCE
1
2
1
初版发行
序号
No.
变更内容
MODIFY CONTENT
日 期
MODIFY DATE
3
DIM
TOL
X.X
±0.30
X.XX
±0.20
X.XXX
±0.10
Angle
±3.0°
制 图
DRAWING
审 核
CHECK
批 准
APPROVAL
比 例
SCALE
投 影
Projection
4
Colour
G=白色(加强)
M=米色
R=红色
L=蓝色
B=黑色
Y=黄色
P=紫色
C
Pin
深圳市华灿天禄电子有限公司
ShenzhenhuacantianluELECTRONICS CO.,LTD
产品名称
TITLE
产品料号
PART NO.
材 料
MATERIAL

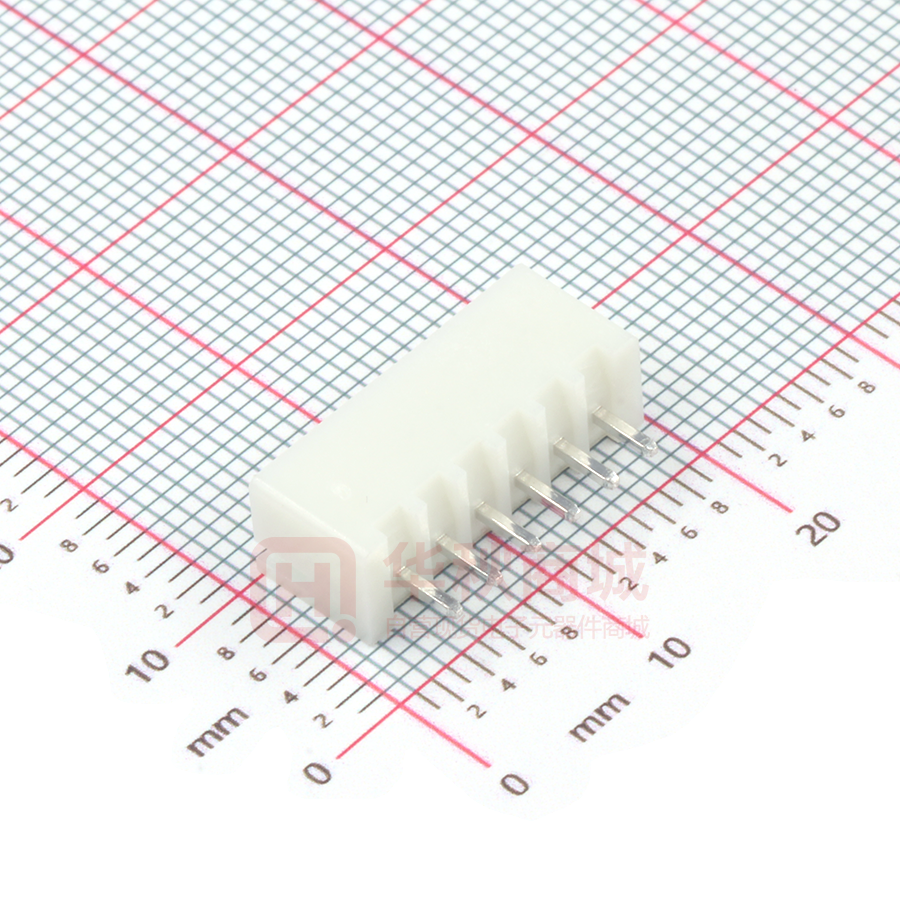

XH(TJC3) 直针
HC-XH-NA-X
5
版 本
REV.
单 位
UNITS
页 次
SHEET
A
mm
1/1
