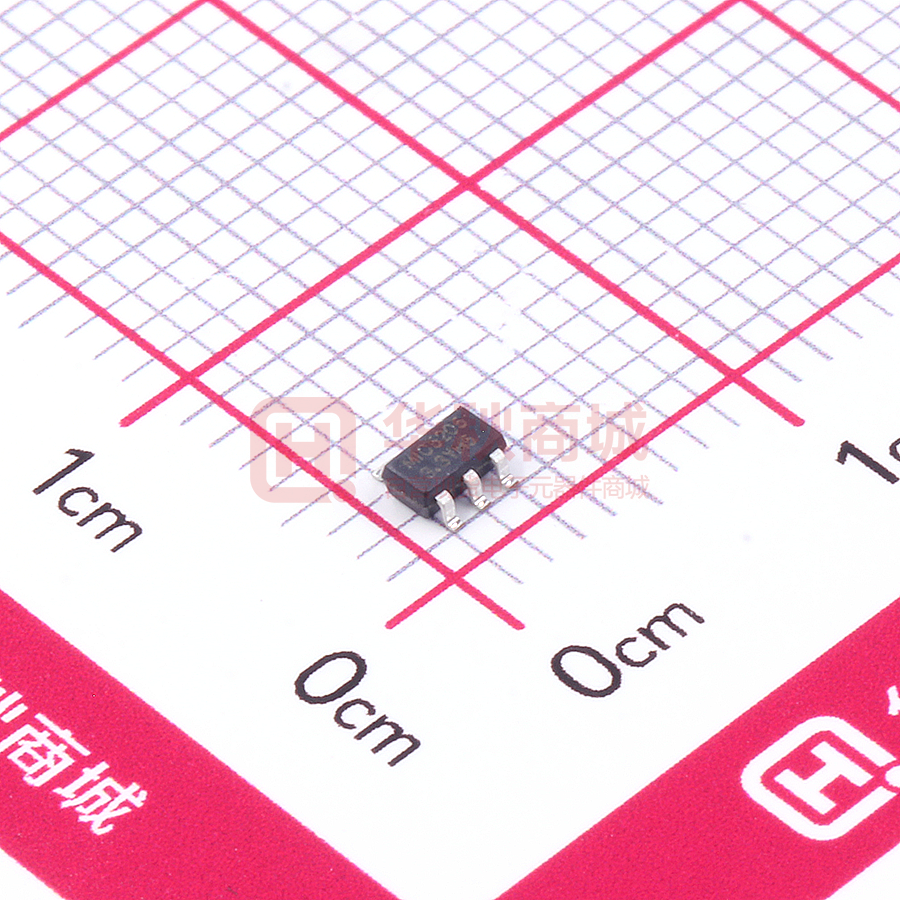

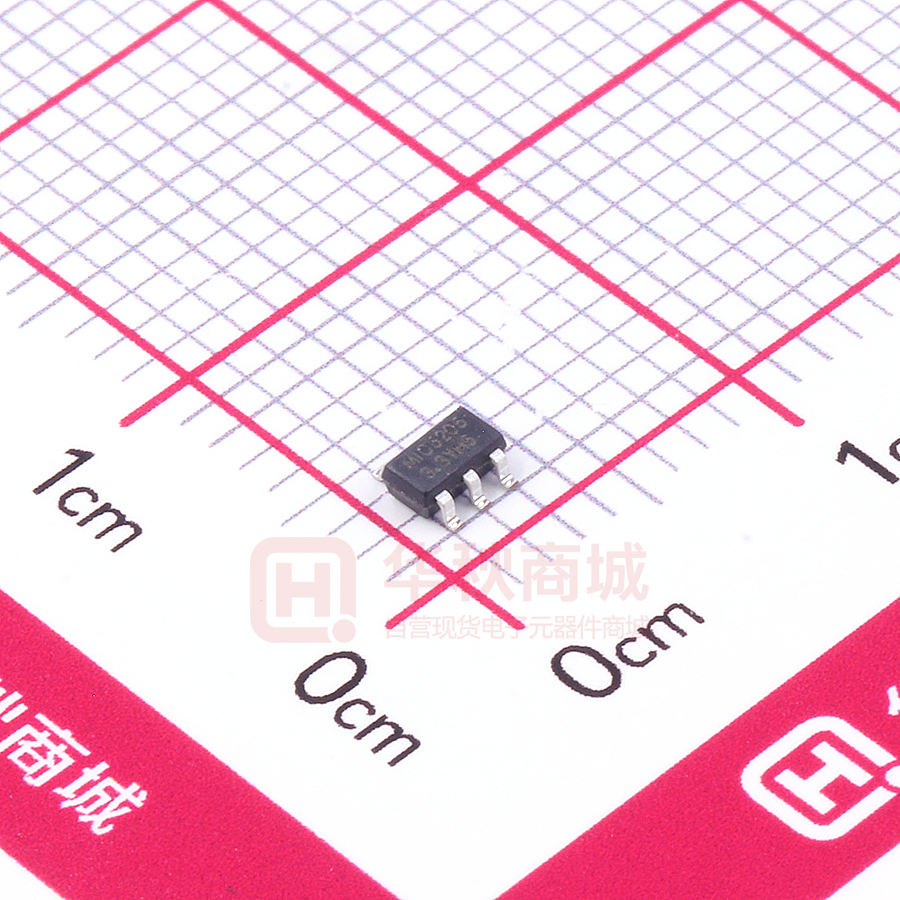

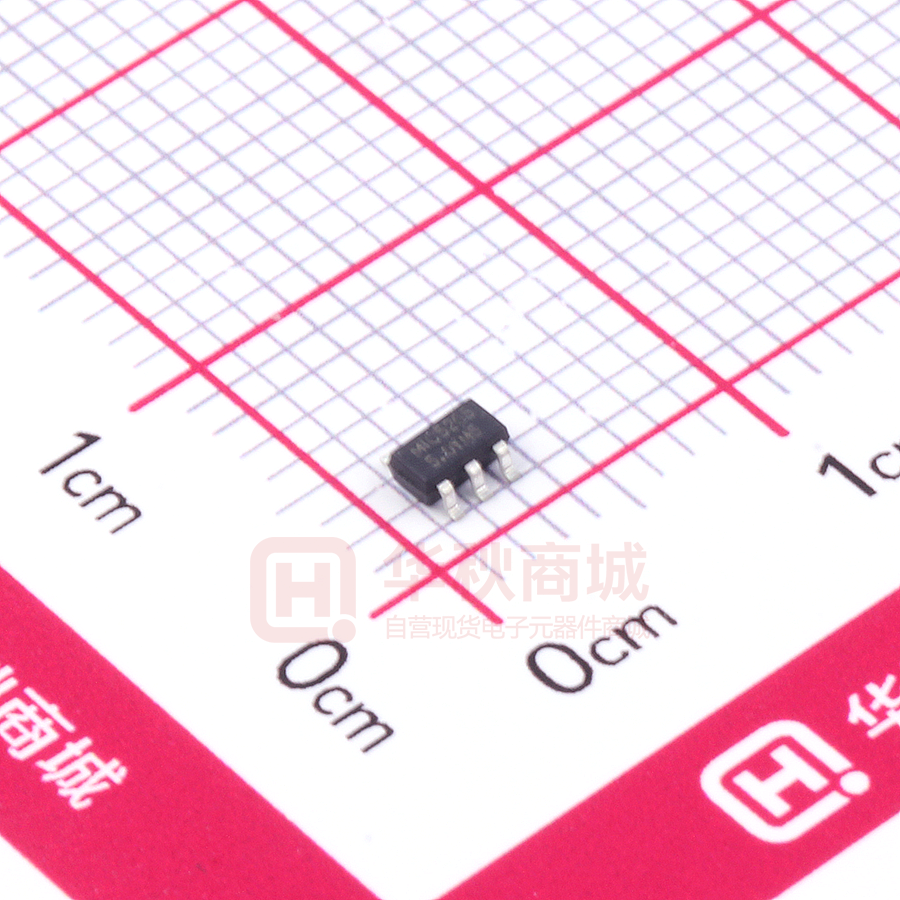

MIC5205-3.3YM5-MS

MIC5205 产品手册 MIC5205 概述 MIC5205 系列是一组低压差(LDO)转换器，具有 2.8V 至 24V 宽电压输入范围、低压差、低功 耗和小型化封装的等 特性，输出电压范围为 3.0-5.0V。 MIC5205 低至 1.8uA 低静态电流特性,电路也带有 CE 使能控制端口，可使电路进入休眠状态。 特别适合用于电池 供 电、长时间待机系统设备应用，能帮助降低系统设备的待机功耗，有效延长 待机时间和电池使用寿命。 特性 应用   输入输出电压差低  手持式、电池供电设备 温度漂移系数小  通信设备  耐压 24V  音频、视频设备  工作静态电流 1.8μA，最大 4μA　  低功耗微处理器   休眠静态电流最大 0.2μA  笔记本电脑、掌上型电脑和 PDA 输出电压精度：±2%  车载导航系统  输出过载保护  工业控制 带有 CE 使能控制端口 工 作 温 度 － 20℃ ~＋ 8 5 ℃  智能家居   封装外形及引脚排列 SOT-23-5 引脚功能描述 1 VIN 输入端 2 VSS 地端 3 CE 使能端 4 NC 悬空 5 VOUT 输出端 Copyright© Msksemi Incorporated www.msksemi.com MIC5205 电路方框图 最大额定值 (无特别说明情况下， TA=25℃) 输入极限电压 VIN － 0.3~+26 V 使能口极限电压 VCE － 0.3~+26 V 输出极限电流 Iout 600 mA 贮存温度 TSTG － 50~＋125 ℃ 工作温度 TA － 2 0~＋85 ℃ Tj 150 ℃ 结温 (1) 注： 超最大额定值应用可能会对器件造成永久性损伤。 散热信息 功耗 Copyright© Msksemi Incorporated PD 200 mW www.msksemi.com MIC5205 电气参数 (无特别说明情况下， TA=25℃， CIN=COUT=1uF) 输入电压 VIN 3.0 24 V 输出电压 VOUT 3.0 5.0 V IOUT =1mA -2 +2 % VIN=VOUT+2.0V — 350 — 15 — 0.015 0.2 %/V IOUT=100mA,VOUT=3.3V — 200 — mV — 1.8 4 μA 0.2 μA 输出电压精度 mA 输出电流 IOUT 负载调整率 △VOUT 线性调整率 △VOUT/ VOUT * △VIN 低压差 VDIF① 静态电流 ISS VCE=VIN 休眠电流 ISTANDBY VCE=VSS 使能高电平 VCEH VIN=VOUT+2.0V 1.7 24 V 使能低电平 VCEL VIN=VOUT+2.0V 0 0.3 V 短路电流 ISHORT VIN=VOUT+2.0V — 400 — mA 温度系数 △VOUT/ △TA *VOUT VIN=VOUT+2.0V IOUT=10mA -40℃≤TA≤125℃ — ±100 — ppm/℃ VIN=VOUT+2.0V 1mA≤IOUT ≤150mA VOUT+1.0V≤VIN≤20V IOUT=10mA — — mV 输出有源放电电 RDIS② VCE
