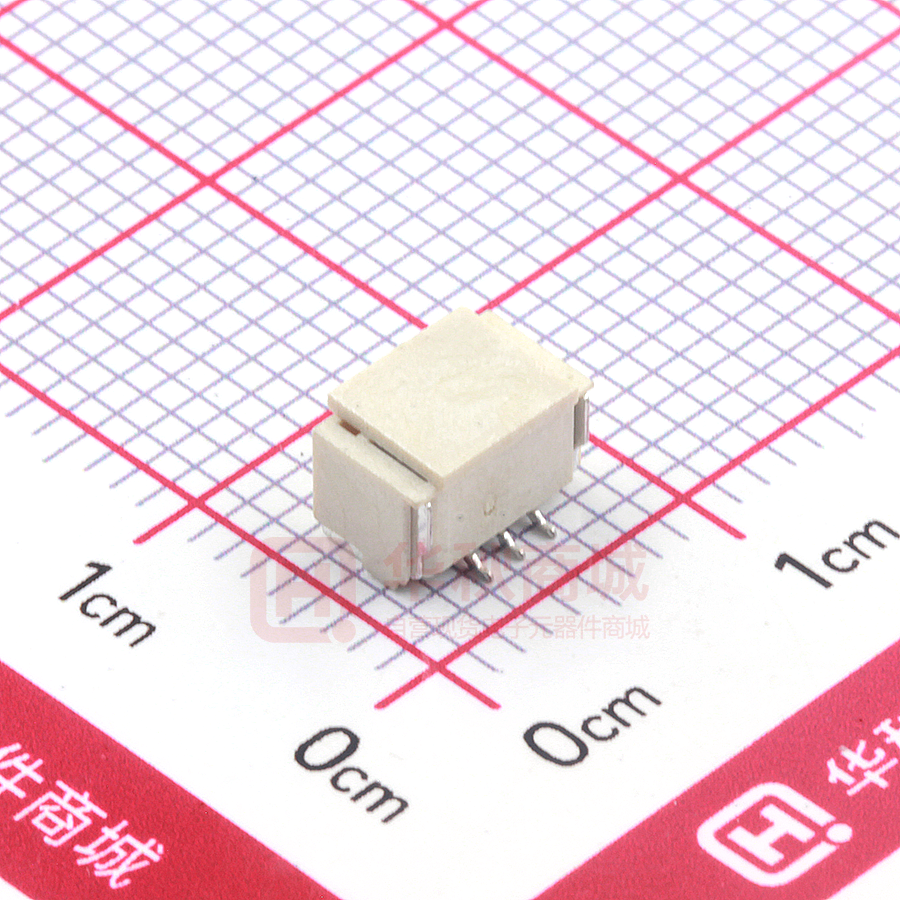

GH1.25-3P-LT

1 2 A 3 4 5 C±0.2 4.7 5.3 4.3±0.2 6 A ④ 4.8±0.25 ② ③ ① GH1.25mm贴片 A-(mm) 1.25 2.50 GH1.25mm-3P-LT 3.75 GH1.25mm-4P-LT 5.00 GH1.25mm-5P-LT 6.25 GH1.25mm-6P-LT 7.50 GH1.25mm-7P-LT 8.75 GH1.25mm-8P-LT 10.00 GH1.25mm-9P-LT GH1.25mm-10P-LT 11.25 GH1.25mm-11P-LT 12.50 GH1.25mm-12P-LT 13.75 GH1.25mm-13P-LT 15.00 GH1.25mm-14P-LT 16.25 GH1.25mm-15P-LT 17.50 GH1.25mm-16P-LT 18.75 B A±0.1 A±0.12 1.25±0.05 2.8±0.1 3.9±0.1 4.3 1.6±0.15 1.35 0.3 0.6±0.1 C 1 ±0.1 B±0.15 技术要求 1：外观要求 1-1.插针表面光洁、无损伤、锈蚀等缺陷。 1-2.基座表面无脏污、飞边、排气不良等缺陷。 2:电气性能： 2-1.额度电流：1.0A 2-2.额定电压：50V 2-3.耐 电 压：500V 2-4.接触电阻：≤20mΩ 2-5.绝缘电阻：≥100mΩ 3：工作温度：-25℃～+85℃ 1 2 5.6±0.1 1.25±0.08 D GH1.25mm-2P-LT 3≤ ±0.25 ±0.2 ±0.15 ±0.1 尺寸范围 公差 ＞20 ＞10≤20 ＞3≤10 设 计 序号 材料名称 数量 B-(mm) 3.80 5.05 6.30 7.55 8.80 10.05 11.30 12.55 13.80 15.05 16.30 17.55 18.80 20.05 21.30 C-(mm) 5.75 7.00 8.25 9.50 10.75 12.00 13.25 14.50 15.75 17.00 18.25 19.50 20.75 22.00 23.25 材质 镀涂 REMARK 高温亮锡 GP PASS ① 立贴针 n 磷铜 ② 塑件 1 LCP ③ 焊片 2 磷铜 ④ 吸附盖 1 3 C GP PASS 高温亮锡 GP PASS GP PASS D 产品名称 GH1.25mm-6P-立贴-加盖 审 核 批 准 单位：mm 4 B 三佐部品【中国】股份有限公司 5 6
