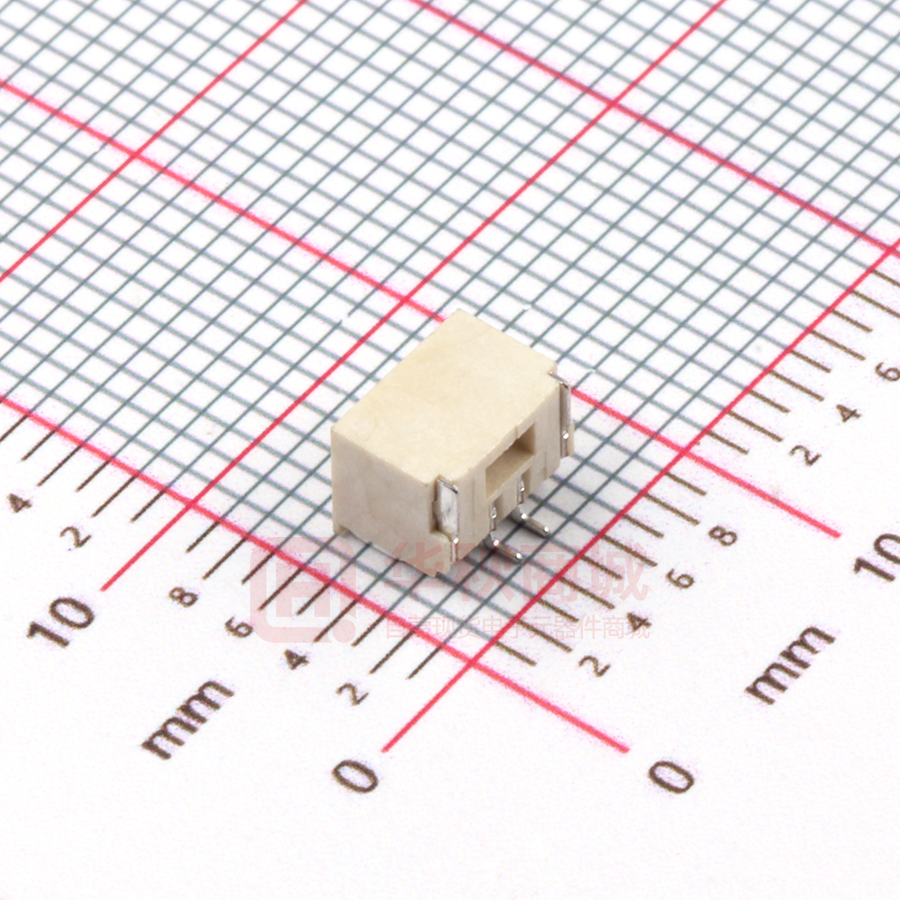

GH1.25-2P-WT

1 2 3 4 5 6 B±0.15 4.2±0.2 1.6±0.15 A ① ③ 4.9±0.2 A±0.12 A±0.1 0.2 1.25±0.05 5.4±0.1 1.35 C±0.2 C D 0.6±0.1 1±0.1 技术要求 1：外观要求 1-1.插针表面光洁、无损伤、锈蚀等缺陷。 1-2.基座表面无脏污、飞边、排气不良等缺陷。 2:电气性能： 2-1.额度电流：1.0A 2-2.额定电压：50V 2-3.耐 电 压：500V 2-4.接触电阻：≤20mΩ 2-5.绝缘电阻：≥100mΩ 3：工作温度：-25℃～+85℃ 1 2 3.7±0.1 1.25±0.08 GH1.25mm贴片 A-(mm) 1.25 2.50 GH1.25mm-3P-WT 3.75 GH1.25mm-4P-WT 5.00 GH1.25mm-5P-WT 6.25 GH1.25mm-6P-WT 7.50 GH1.25mm-7P-WT 8.75 GH1.25mm-8P-WT 10.00 GH1.25mm-9P-WT GH1.25mm-10P-WT 11.25 GH1.25mm-11P-WT 12.50 GH1.25mm-12P-WT 13.75 GH1.25mm-13P-WT 15.00 GH1.25mm-14P-WT 16.25 GH1.25mm-15P-WT 17.50 GH1.25mm-16P-WT 18.75 GH1.25mm-2P-WT 2.7±0.1 B ② 4.4±0.2 A 3≤ ±0.25 ±0.2 ±0.15 ±0.1 尺寸范围 公差 ＞20 ＞10≤20 ＞3≤10 设 计 序号 材料名称 数量 B-(mm) 3.80 5.05 6.30 7.55 8.80 10.05 11.30 12.55 13.80 15.05 16.30 17.55 18.80 20.05 21.30 C-(mm) 5.75 7.00 8.25 9.50 10.75 12.00 13.25 14.50 15.75 17.00 18.25 19.50 20.75 22.00 23.25 材质 镀涂 REMARK 高温亮锡 GP PASS ① 卧贴针 n 磷铜 ② 塑件 1 LCP ③ 焊片 2 磷铜 3 C GP PASS 高温亮锡 GP PASS D 产品名称 GH1.25mm-6P-卧贴 审 核 批 准 单位：mm 4 B 三佐部品【中国】股份有限公司 5 6
