深圳市巨弘光电有限公司
SHENZHEN
JUHONG OPTOELECTRONIC CO., LTD
样品承认书
客户名称:

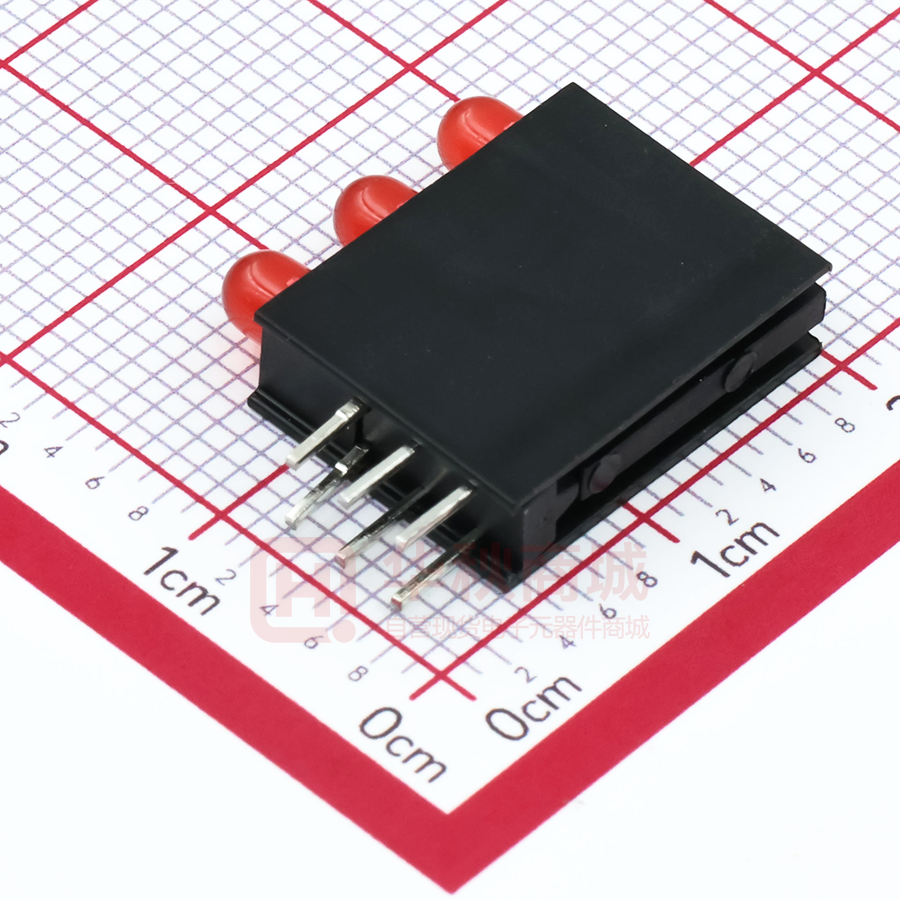

产品描述:三孔三灯
红色 左正右负 外露 3.0mm
产品型号: JH-03A4UR3W-ZF0519
发行日期:
胶体颜色
代码
客户确认
2021-11-24
C
无色透明
T
有色透明
D
无色非透明
E
有色非透明
确认
张惠琴
制作
陈定容
传真:+86 755 33580782
电话: + 133 8037 7501 周小姐
地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼
PAGE 1/8
深圳市巨弘光电有限公司
SHENZHEN
JUHONG OPTOELECTRONIC CO., LTD
特点
应用范围
●使用寿命长
●不同场合的阅读灯(汽车、巴士、飞机)
●亮度高
●LCD 背光灯、指引灯
●颜色种类丰富
●娱乐、装饰、LED 光导纤维
●朗伯辐射模式
●补强照明、方向照明
●节能环保
●室内室外、商业居民、建筑照明
●低直流电压工作
●凹槽、架子底、桌面照明
●冷光束,以触摸安全
●系船柱、安全、园林照明
●反应快
●便携式灯(手电筒,自行车灯)
●光度可调
●出口标志,销售点标志
●不含紫外线
●汽车灯(停止尾转,高位刹车灯,镜边重复)
●抗静电能力强
●交通信号灯、路灯,铁路指示和路口指示
●共晶制程
●符合 RoHS 要求
角度图:
传真:+86 755 33580782
电话: + 133 8037 7501 周小姐
地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼
PAGE 2/8
深圳市巨弘光电有限公司
SHENZHEN
JUHONG OPTOELECTRONIC CO., LTD
光、电特性表@TJ=25℃
项目
符号
条件
最小值
平均值
最大值
单位
顺向电压 G
VF
IF=20mA
1.8
--
2.3
V
反向电流
IR
VR=5v
--
--
10
μA
角度
2θ1/2
IF=20mA
---
60
---
deg
亮度 G
φV
IF=20mA
50
--
150
mcd
工作电流
IF
--
--
20
--
mA
主波长 G
λd
IF=20mA
620
--
630
nm
结点温度
TJ
IF=20mA
--
125
--
℃
热阻
RJP
IF=20mA
--
8
--
℃/W
备注:
正向电压的测量公差为±0.1V、波长的测量公差为±2nm、亮度的测量公差为±5%、发光角度的测
量公差±10%。
最大绝对额定值
项目
脉冲电流
反向电压
功率
工作温度
储存温度
无铅焊接温度
符号
额定值
单位
IFP
30
mA
VR
5
V
PD
40
mW
TOPR
-40~+80
℃
TSTG
-40~+100
℃
TSOL
Max. 260℃ for 3sec Max.
260度不超过3秒
*最大正向电流条件:脉冲宽度≤10msec 占空比≤1 / 10。
*焊接位置离管体≥2mm,时间≤3S。
传真:+86 755 33580782
电话: + 133 8037 7501 周小姐
地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼
PAGE 3/8
深圳市巨弘光电有限公司
SHENZHEN
JUHONG OPTOELECTRONIC CO., LTD
波长特征:
相对发光强度与正向电流关系图:
传真:+86 755 33580782
电话: + 133 8037 7501 周小姐
地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼
PAGE 4/8
深圳市巨弘光电有限公司
SHENZHEN
JUHONG OPTOELECTRONIC CO., LTD
允许正向电流与温度关系图:
电流与电压关系图:
传真:+86 755 33580782
电话: + 133 8037 7501 周小姐
地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼
PAGE 5/8
深圳市巨弘光电有限公司
SHENZHEN
JUHONG OPTOELECTRONIC CO., LTD
相对发光强度与温度关系图:
晶片连接方式:1 串 1 并
传真:+86 755 33580782
电话: + 133 8037 7501 周小姐
地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼
PAGE 6/8
深圳市巨弘光电有限公司
SHENZHEN
JUHONG OPTOELECTRONIC CO., LTD
成品尺寸图(MM)
:
(注:)
1、所有尺寸单位为毫米
2、所有的尺寸公差为±0.1mm,除非另有说明。
传真:+86 755 33580782
电话: + 133 8037 7501 周小姐
地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼
PAGE 7/8
深圳市巨弘光电有限公司
SHENZHEN
JUHONG OPTOELECTRONIC CO., LTD
注意事项:
1) 焊接条件
●请在离树脂底部2mm以上进行焊接。
●烙铁:请在30W以下3S内进行1次焊接。
●请避免树脂部分浸入锡槽。
●浸焊后请避免矫正位置。
●焊接时在引线架被加热的状态下请不要施加压力。
2) 引线架的成型及切割
●成型位置请在卡点以下部分进行。
●成型时请不要向封装外壳施加压力。
●成型请在焊接前进行。
●产品在高温的状态下进行引脚裁切会对元件造成损害,请在常温下进行引脚裁切。
3) 安装
●请不要在引线架施加压力的状态下安装。
●在电路板上安装时,安装孔距请与引线架保持一致
4) 防静电
●本产品是对静电敏感的产品,在使用上需要十分注意。特别是在超过最大额定电流和电压时
会损害或破坏产品。在使用产品时请做好安全静电和电涌防护措施。
●检查通电电路,电流开关时的电涌不要超过最大额定电流,对于驱动电路请插入适当的保护
电路。
●使用中静电和电涌的措施:人体接地(通过1兆欧姆)、导电性垫子、导电性工作服、导电性
鞋和导电性容器都是比较有效果的。
●烙铁请注意接地。另外,对于容易发生静电的环节,推荐使用离子发生器。
传真:+86 755 33580782
电话: + 133 8037 7501 周小姐
地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼
PAGE 8/8
