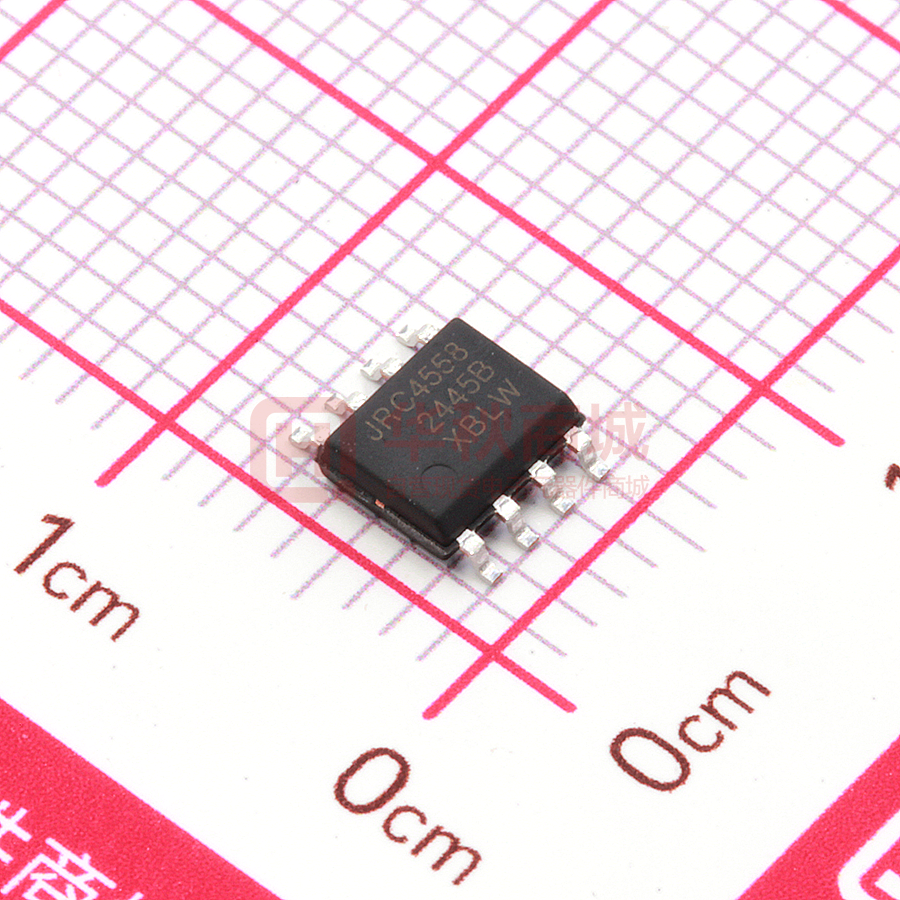

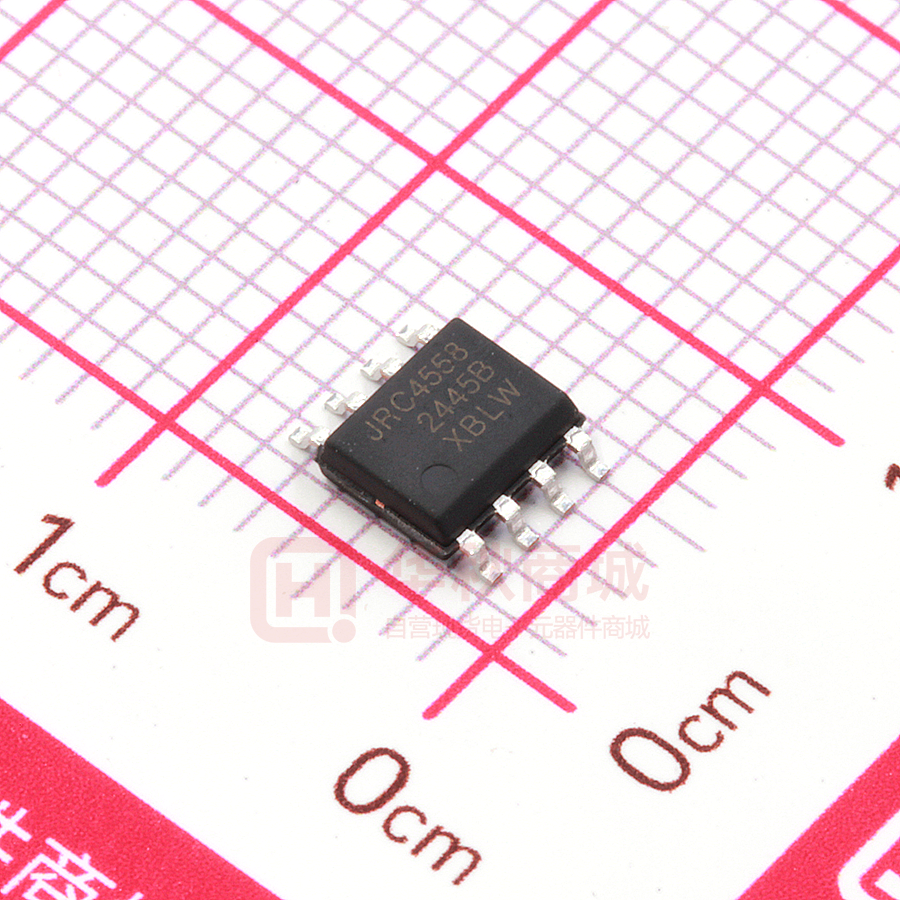

JRC4558DTR

XBLW JRC4558 双运算放大器 概述 JR4558 集成电路是一款低噪声双通道 高增益运算放大器，采用先进的外延工艺，在单个硅芯片上进行 内部补偿和构建。它适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件 下， 电源电流与电源电压无关。它的使用范围包括有源滤波器、补偿放大器、 音频前置放大器、均衡放大 器、以及在电子仪器仪表中用作各种线性放大。 特点  内含相位补偿回路  直流电压增益高（约100dB）  单位增益频带宽（约3.5MHz）  高输入阻抗（约5MΩ)  双极工艺  低输入偏执电流  低输入失调电压和失调电流  共模输入电压范围宽，包括接地  差模输入电压范围宽，等于电源电压范 围 输出电压摆幅大（0至Vcc-1.5V） 应用  有源滤波器  补偿放大器  音频前置放大器  电子仪器仪表 订购信息 产品型号 XBLW JRC4558N XBLW JRC4558DTR 封装 DIP-8 SOP-8 丝印 JRC4558 JRC4558 包装 管装 编带 包装数量 2000只/盒 2500只/盘 等效电路图（仅一个通道） XBLWversion1.0 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第1页共8页 XBLW JRC4558 双运算放大器 管脚说明 JR4558提供SOP8和DIP8两种封装形式。 管脚序号 管脚名称 I/O 描述 1 OUT1 O 第一路运放输出。 2 IN1（-） I 第一路运放负输入。 3 IN1（+） I 第一路运放正输入。 4 Vee P 地 5 IN2（+） I 第二路运放正输入。 6 IN2（-） I 第二路运放负输入。 7 OUT2 O 第二路运放输出。 8 Vcc P 电源电压 极限参数 参数 标识 电源电压 Vcc/Vee 18V 差分输入电压 VI(DIFF) 18V 输入电压 VI 15V 工作环境温度范围 Tamb -40~+85℃ Tstg -65~+150℃ 贮存温度范围 值 推荐工作条件 （若无其它规定， Tamb=25℃) 参数 标识 工作电压 Vcc/Vee XBLWversion1.0 测试条件 Min 典型值 ±4 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 Max 单位 ±18 V 第2页共8页 XBLW JRC4558 双运算放大器 电气特性 条件：（若无其它规定，Vcc/Vee =±15V） 参数 标识 测试条件 电源电流 Icc RL = ∞ 输入失调电压 VIO RS10kΩ 12 14 RL>2kΩ 10 13 输入共模电压范围 大信号电压增益 输出电压摆幅 Gv Vo (p-p) Vo (p-p) = 10V,RL
