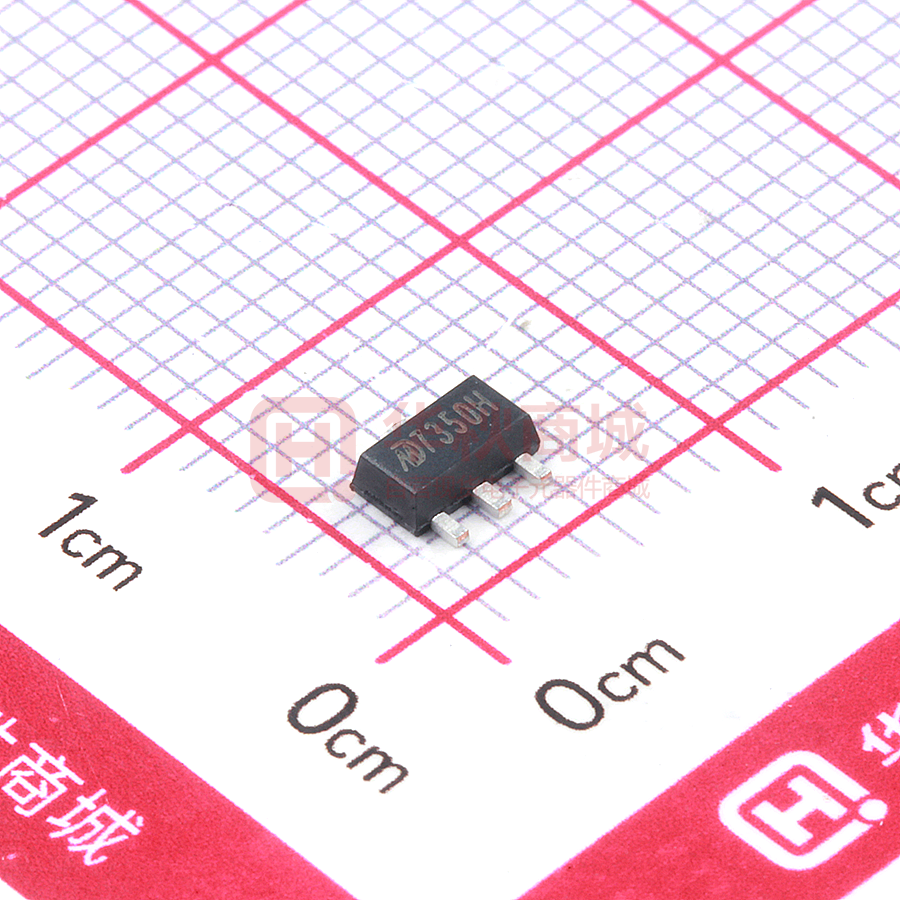

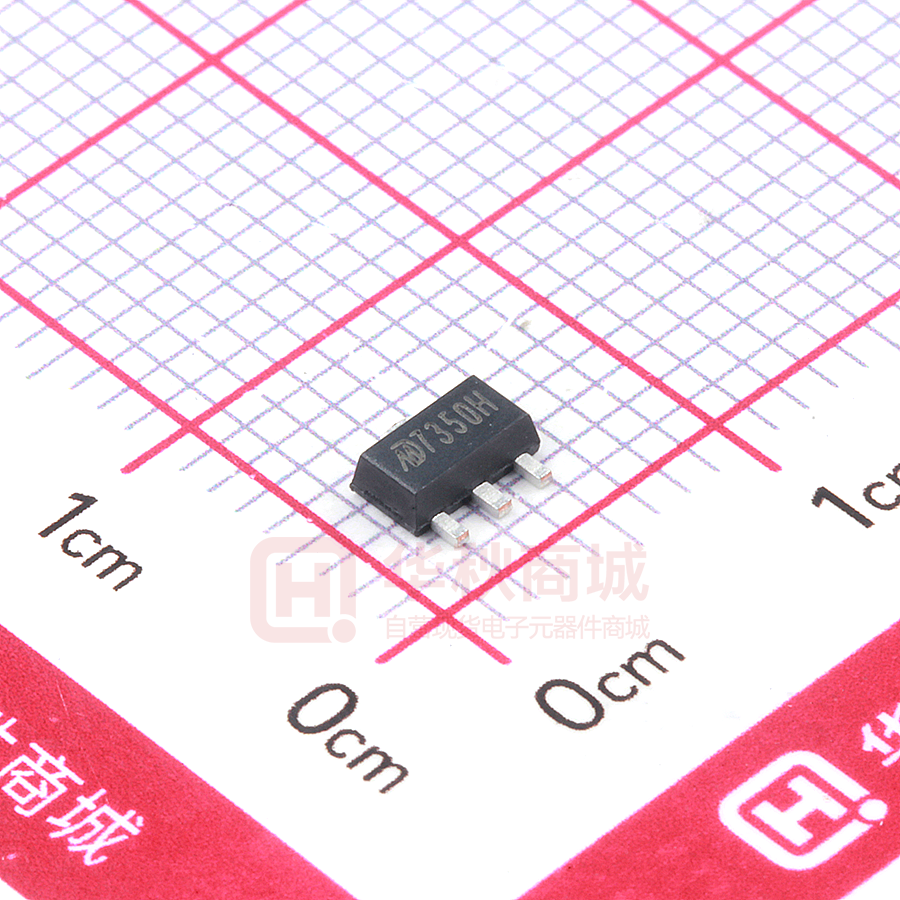

MD7350H

低压差微功耗高耐压 LDO MD73XXH 系列 CMOS 电压稳压电路 250mA MD73XXH 系列是使用 CMOS 技术开 发的高耐压、低功耗、低压差降压稳压 电路。由于内置有低通态电阻晶体管， 因而输入输出压差低，最高工作电压可 达 40V，适合需要较高耐压的应用电路。 ■ 用途： ·电池供电设备 ·仪器仪表 ·汽车电子 ·家电控制 ■ 主要特性： ·输出电压精度: 精度±3％ ·输入输出压差: 8mV@IOUT=1mA ·低消耗电流： 2.2uA ·低输出电压温漂： 30ppm /℃ ·输入耐压: 40V 保持输出稳压 ·输出限流保护 ■ 产品选型 型号 输出电压（注） 精度 MD7330H MD7333H 3.0V 3.3V ±3% MD7336H MD7350H MARKING TO-92 SOT-89-3L 3.6V ±3% ±3% 7330H 7333H 7336H 7330H 7333H 7336H 5.0V ±3% 7350H 7350H 注: 在希望使用上述输出电压档以外的产品，客户可要求定制，输出电压范围 3.0V~5.0V，每 0.1V 进行细分。 ■ 引脚排列 TO-92 73XXH 1 引脚名称 功能特性 1 GND 接地端 2 VDD 电源输入端 3 VOUT 输出端 引脚编号 引脚名称 功能特性 1 GND 接地端 2 VDD 电源输入端 3 VOUT 输出端 3 2 SOT89-3 73XXH 1 引脚编号 2 3 1 ■ 绝对最大额定值： （除特殊注明以外：Ta=25℃） 项目 输入电压 输出电压 记号 VIN VOUT 容许功耗 PD 工作周围温度范围 保存周围温度范围 Topr Tstg 绝对最大额定值 45 VSS-0.3~ VIN+0.3V SOT89-3 500 TO-92 300 -40~+85 -40~+125 单位 V mW ℃ 注意 绝对最大额定值是指无论在任何条件下都不能超过的额定值,万一超过此额定值， 有可能造成产品劣化等物理性损伤。 ■ 电气属性： MD73XXH 系列（MD7330H，输出电压+3.0V） 项目 输出电压 输出电流 记号 VOUT(S) IOUT 输入输出压差*1 Vdrop 输入稳定度 ΔVOUT ΔVIN  VOUT(s) 负载稳定度 VOUT2 输出电压温度系数 ΔVOUT Ta  VOUT(s) 静态电流 输入电压 过流保护*2 ISS Vmax ILIM 条件 VIN= 5.0V，IOUT=10mA VIN = VOUT(S) +2V IOUT =1mA IOUT =10mA VOUT(S)+2V≤VIN≤40V IOUT =1mA VIN = VOUT(S)+2V 1mA≤IOUT≤250mA VIN = VOUT(S)+2V， IOUT=10mA -40℃≤Ta≤85℃ VIN =40V, no load --VOUT = 0.9 ×VOUT(S) MD73XXH 系列（MD7333H，输出电压+3.3V） 项目 记号 输出电压 VOUT(S) 输出电流 IOUT *1 输入输出压差 输入稳定度 负载稳定度 输出电压温度系数 静态电流 输入电压 过流保护*2 Vdrop ΔVOUT ΔVIN  VOUT(s) VOUT2 ΔVOUT Ta  VOUT(s) ISS Vmax ILIM 条件 VIN= VOUT(S)+2V， IOUT=10mA VIN= VOUT(S)+2V IOUT=1mA IOUT=10mA VOUT(S)+2V≤VIN≤40V IOUT=1mA VIN= VOUT(S)+2V 1mA≤IOUT≤250mA VIN= VOUT(S)+2V， IOUT=10mA -40℃≤Ta≤85℃ VIN=40V, no load --VOUT = 0.9 × VOUT(S) MD73XXH 系列（MD7336H，输出电压+3.6V） 项目 记号 输出电压 VOUT(S) 输出电流 IOUT 输入输出压差*1 Vdrop 条件 VIN=VOUT(S)+2V， I=10mA VIN =VOUT(S)+2V IOUT=1mA IOUT=10mA （除特殊注明以外：Ta=25℃） 最小值 2.91 250 典型值 3.0 最大值 3.09 单位 V mA 8 60 mV 0.01 ％/V 40 mV ±30 ppm/℃ 2.2 40 350 uA V mA （除特殊注明以外：Ta=25℃） 最小值 典型值 最大值 单位 3.201 3.3 3.399 V 250 mA 8 60 mV 0.01 ％/V 40 mV ±30 ppm/℃ 2.2 40 350 uA V mA （除特殊注明以外：Ta=25℃） 最小值 典型值 最大值 单位 3.492 3.6 3.708 V 250 mA 8 60 mV 2 输入稳定度 ΔVOUT ΔVIN  VOUT(s) 负载稳定度 VOUT2 输出电压温度系数 ΔVOUT Ta  VOUT(s) 静态电流 输入电压 过流保护*2 ISS Vmax ILIM VOUT(S)+2V≤VIN≤40V IOUT=1mA VIN=VOUT(S)+2V 1mA≤IOUT≤250mA VIN=VOUT(S)+2V， IOUT=10mA -40℃≤Ta≤85℃ VIN=40V, no load --VOUT = 0.9 ×VOUT(S) MD73XXH 系列（MD7350H，输出电压+5.0V） 项目 记号 输出电压 VOUT(S) 输入输出压差*1 Vdrop 输入稳定度 ΔVOUT ΔVIN  VOUT(s) 负载稳定度 VOUT2 输出电压温度系数 ΔVOUT Ta  VOUT(s) 静态电流 输入电压 过流保护*2 ISS Vmax ILIM 0.01 ％/V 40 mV ±30 ppm/℃ 2.2 40 350 uA V mA （除特殊注明以外：Ta=25℃） 条件 VIN=7V， IOUT=10mA IOUT=1mA IOUT=10mA VOUT(S)+2V≤VIN≤40V IOUT=1mA VIN=VOUT(S)+2V 1mA≤IOUT≤250mA VIN=VOUT(S)+2V， IOUT=10mA -40℃≤Ta≤85℃ VIN=40V, no load --VOUT=0.9×VOUT(S) 最小值 典型值 最大值 单位 4.85 5.0 5.15 V 8 60 mV 0.01 ％/V 40 mV ±30 ppm/℃ 2.2 40 350 uA V mA 1. Vdrop=VIN1-（VOUT(S)×0.98V） ：  VOUT(S)：VIN=VOUT(S)+2V，IOUT=1mA 时的输出电压值；  VIN1：缓慢下降输入电压，当输出电压等于 VOUT(S)×0.98 时的输入电压值； 2. ILIM：VIN=VOUT+2V，VOUT=0.9×VOUT(S)，流过 VOUT 端子的电流值。 ■ 应用电路: VIN VOUT VIN VOUT MD73XXH GND COUT 2.2uF CIN 2.2uF GND 注意： 上述连接图以及参数并不作为保证电路工作的依据，实际的应用电路请在进行充分的实测基 础上设定参数。 ■ 建议使用条件: 输入电容器(CIN): 1.0 µF以上 输出电容器(CL): 2.2 µF 以上电解或钽电容，2.2µF 以上的陶瓷电容。 注意:一般而言，线性稳压电源因选择外接零件的不同有可能引起振荡，上述电容器使用前请确认。 3 ■ 典型性能特性： 测试条件：VIN=VOUT+2V ，CIN=2.2uF，COUT=2.2uF 且 Ta=25℃，除非另有说明。 Ch2=VOUT Ch2=VOUT Ch1=IOUT Ch1=IOUT Load Transient: MD7350H(VIN=7V, IOUT=0mA~50mA) Ch2=VOUT Load Transient: MD7350H(VIN=7V, IOUT=50mA~0mA) Ch1=VIN Ch2=VOUT Ch1=IOUT Load Transient: MD7350H(VIN=7V, IOUT=1mA~250mA~1mA) Line Transient: MD7350H(VIN=7V to 8V, IOUT=5mA) Ch2=VOUT Ch2=VOUT Ch1=VIN Ch1=VIN Power-Up: MD7350H(CIN=0,IOUT=0mA) Power-Down: MD7350H(C IN=0,IOUT=0mA) 4 ■ 典型性能特性（续） ： 测试条件：VIN=VOUT+2V ，CIN=2.2uF，COUT=2.2uF 且 Ta=25℃，除非另有说明。 Ch2=VOUT Ch2=VOUT Ch1=VIN Ch1=VIN Power-Up: MD7350H(CIN=0,IOUT=250mA) Power-Down: MD7350H(CIN=0,IOUT=250mA) ■ 工作说明： 1.基本原理： 下图为 MD73XXH 系列的电路框图。误差放大器根据反馈电阻 Rs 及 Rf 所构成的分压电阻的 输入电压 Vfb 同基准电压（Vref）相比较。通过此误差放大器向输出晶体管提供必要的门极电 压，而使输出电压不受输入电压或温度变化的影响而保持一定。 VIN Current Limit Protection 寄生二极管 Vref VOUT AMPLIFIER Rf Vfb Reference Voltage Rs GND 2.输出晶体管 MD73XXH电路的输出晶体管，采用了低通态电阻的P沟道MOSFET晶体管。在晶体管的构造 上，因在VIN-VOUT端子间存在有寄生二极管，当VOUT端的电位高于VIN端时，有可能因逆 流电流而导致IC被毁坏，因此请注意VOUT端不要超过VIN+0.3V以上。 3.限流保护电路 MD73XXH芯片为了在VOUT−GND 端子短路时保护输出晶体管，选择输出限流保护。即在 VOUT−GND 端子之间为短路的情况下，也能抑制输出电流大约350mA。但是，限流保护电 路并没有热保护功能。请充分地注意输入电压、负载电流，保证IC的功耗不超过封装的容许 功耗。功耗的计算公式：Pd=(VIN-VOUT)*Iout。 ■ 注意事项: 1. VIN端子、VOUT端子以及GND的配线，为降低阻抗，充分注意接线方式。另外，请尽可 能将输出电容器接在VOUT-GND端子的附近。 2.在电源的阻抗偏高的情况下，当芯片的输入端未接电容或所接电容值很小时，可能会发生 振荡，请加以注意。 5 3.请注意输入输出电压、负载电流的使用条件，使芯片内的功耗不超过封装的容许功耗，否 则容易烧毁芯片。 4.本芯片虽内置防静电保护电路，但请不要对IC印加超过保护电路性能的过大静电。 ■ 封装尺寸： 6 7 ■ 焊接条件： 版本如有更新恕不另行通知 REV:170714 上海明达微电子有限公司 8
