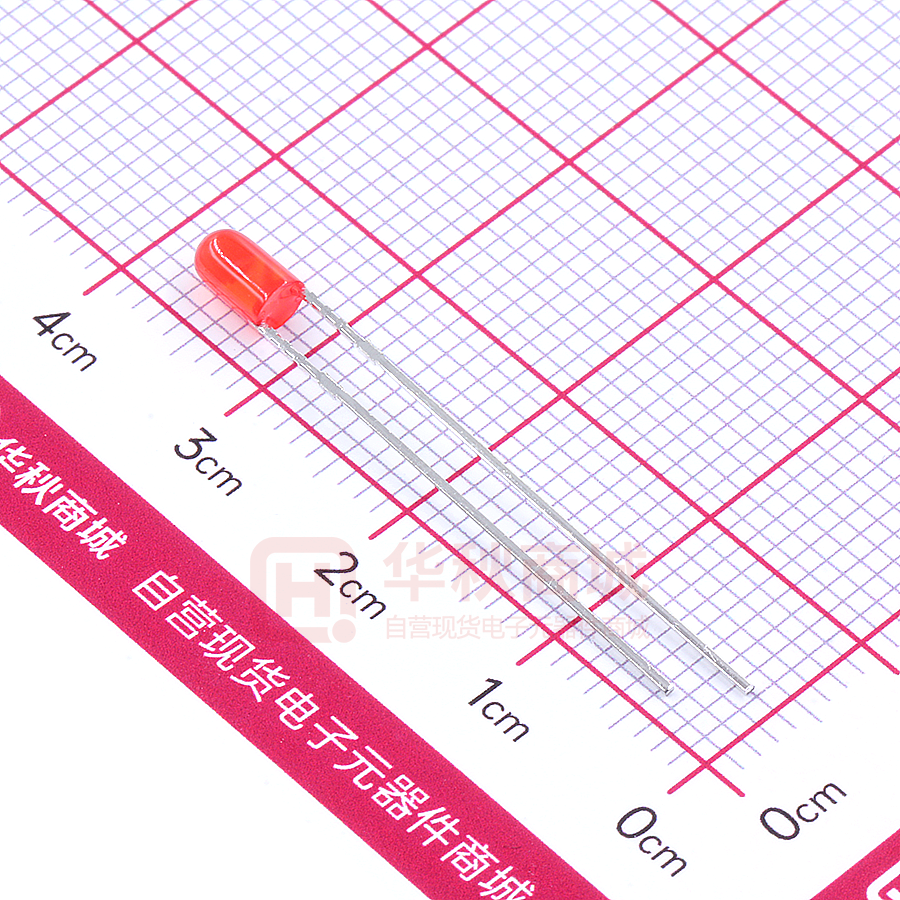

JH-04A4URC-ZF0314

JH-04A4URC-ZF0314

  • 厂商:

    JUHLIGHT(巨弘光电)

  • 封装:

    插件,P=2.54mm

  • 描述:

    发光二极管/LED F3圆头红发红雾状无边长脚

  • 数据手册
  • 价格&库存
JH-04A4URC-ZF0314 数据手册
深圳市巨弘光电有限公司 SHENZHEN JUHONG OPTOELECTRONIC CO., LTD 样品承认书 客户名称: 产品描述: F3 圆头红发红雾状无边长脚 产品型号: JH-04A4URC-ZF0314 发行日期: 胶体颜色 代码 客户确认 2022-12-01 C 无色透明 T 有色透明 D 无色非透明 E 有色非透明 确认 米巨方 制作 万海蓉 传真:+86 755 33580782 电话:+ 133 8037 7501 周小姐 地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼 PAGE 1/8 深圳市巨弘光电有限公司 SHENZHEN JUHONG OPTOELECTRONIC CO., LTD 特点 应用范围 ●使用寿命长 ●不同场合的阅读灯(汽车、巴士、飞机) ●亮度高 ●LCD 背光灯、指引灯 ●颜色种类丰富 ●娱乐、装饰、LED 光导纤维 ●朗伯辐射模式 ●补强照明、方向照明 ●节能环保 ●室内室外、商业居民、建筑照明 ●低直流电压工作 ●凹槽、架子底、桌面照明 ●冷光束,以触摸安全 ●系船柱、安全、园林照明 ●反应快 ●便携式灯(手电筒,自行车灯) ●光度可调 ●出口标志,销售点标志 ●不含紫外线 ●汽车灯(停止尾转,高位刹车灯,镜边重复) ●抗静电能力强 ●交通信号灯、路灯,铁路指示和路口指示 ●共晶制程 ●符合 RoHS 要求 角度图: 传真:+86 755 33580782 电话:+ 133 8037 7501 周小姐 地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼 PAGE 2/8 深圳市巨弘光电有限公司 SHENZHEN JUHONG OPTOELECTRONIC CO., LTD 光、电特性表@TJ=25℃ 项目 符号 条件 最小值 平均值 最大值 单位 顺向电压 VF IF=20mA 1.8 -- 2.2 V 反向电流 IR VR=5v -- -- 5 μA 角度 2θ1/2 IF=20mA -- 60 -- deg 亮度 φV IF=20mA 150 -- 260 mcd 建议使用电流 IF -- -- 20 -- mA 颜色 cct&λd IF=20mA 620 -- 630 nm 结点温度 TJ IF=20mA -- 125 -- ℃ 热阻 RJP IF=20mA -- 8 -- ℃/W 备注: 1.正向电压的测量公差为±0.1V 2.峰值波长的测量公差为±2.0nm 3.发光强度的测量公差为±5% 最大绝对额定值 项目 最大顺向电流 反向电压 功率 工作温度 储存温度 无铅焊接温度 符号 额定值 单位 IFP 30 mA VR 5 V PD 60 mW TOPR -40~+80 ℃ TSTG -40~+100 ℃ TSOL Max. 260℃ for 3sec Max. 260度不超过3秒 *最大正向电流条件:脉冲宽度≤10msec 占空比≤1 / 10。 * 所有高功率LED产品必须在带有散热板上可以直接点亮,但是我们不建议高功率照明产品在无散 热设备的条件下点亮超过5秒。 *回流焊,波峰焊和浸锡焊接等不适合高功率集成面光源。 *建议通过专业的高功率LED焊接机焊接。 *可以使用恒定温度烙铁焊接,焊接条件:≤260 度小于 3 秒。 传真:+86 755 33580782 电话:+ 133 8037 7501 周小姐 地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼 PAGE 3/8 深圳市巨弘光电有限公司 SHENZHEN JUHONG OPTOELECTRONIC CO., LTD 波长特征: 相对发光强度与正向电流关系图: 传真:+86 755 33580782 电话:+ 133 8037 7501 周小姐 地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼 PAGE 4/8 深圳市巨弘光电有限公司 SHENZHEN JUHONG OPTOELECTRONIC CO., LTD 允许正向电流与温度关系图: 电流与电压关系图: 传真:+86 755 33580782 电话:+ 133 8037 7501 周小姐 地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼 PAGE 5/8 深圳市巨弘光电有限公司 SHENZHEN JUHONG OPTOELECTRONIC CO., LTD 相对发光强度与温度关系图: 晶片连接方式: 传真:+86 755 33580782 电话:+ 133 8037 7501 周小姐 地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼 PAGE 6/8 深圳市巨弘光电有限公司 SHENZHEN JUHONG OPTOELECTRONIC CO., LTD 成品尺寸图(MM) : (注:) 1、所有尺寸单位为毫米 2、所有的尺寸公差为±0.2mm,除非另有说明。 传真:+86 755 33580782 电话:+ 133 8037 7501 周小姐 地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼 PAGE 7/8 深圳市巨弘光电有限公司 SHENZHEN JUHONG OPTOELECTRONIC CO., LTD 备注: 1、LED弯脚处距离LED胶体2mm处外。支架弯形必须在焊接之前,当弯角时必须保障支架引脚 间的距离与PCB板过孔的距离一致。 2、手工焊接:烙铁头的温度最高不能超过300℃,焊接时间最长不能超过3秒,焊接位置必须离 LED胶体3mm处。 3、静电和高压会损坏LED,LED晶片材料主要是氮化铟镓,必须严格按照ESD静电要求作业,必 须戴上静电手套和静电环,焊接工具及设备外壳必须接地。 4、过流保护方法:需要加保护电阻以避免由于电流过大或电压波动造成LED损坏。 5、LED在温度为5℃~35℃,湿度为RH60%的环境下可以保存1年,如果超过1年,则在使用之前 必须重新检查测试。 6、如果LED暴露在温度为5℃~ 35℃,湿度为RH60%的环境中一周或以上,必须将产品进行除 湿,除湿条件:65℃±5℃/24H。 传真:+86 755 33580782 电话:+ 133 8037 7501 周小姐 地址:中国广东省深圳市宝安区沙井镇和二二路中盛科技园4栋3楼 PAGE 8/8
JH-04A4URC-ZF0314 价格&库存

很抱歉,暂时无法提供与“JH-04A4URC-ZF0314”相匹配的价格&库存,您可以联系我们找货

免费人工找货
JH-04A4URC-ZF0314
  •  国内价格
  • 50+0.11024
  • 500+0.09922
  • 5000+0.09187
  • 10000+0.08819
  • 30000+0.08452
  • 50000+0.08231

库存:237
