表单编号:FGH/BD-0053.01-21B
佛山市国星光电股份有限公司
FOSHAN NATIONSTAR OPTOELECTRONICS CO., LTD
产品规格书
S P E C I F I C AT I O N
顾客名称
产品名称
Customer
Product
顾客型号
产品型号
Customer Type
Type
顾客部品号
版本号
Customer No.
Version NO
Chip LED
NCD0603R6
C1 版
地址:广东省佛山市禅城区华宝南路 18 号
Add:
NO.18 South Huabao Rd,Foshan,Guangdong,China
电话(Tel): 0757-82100219
传真(Fax)
:0757-82100220
邮编(Zip)
:528000
邮箱(Email):chipLED@nationstar.com
http://www.nationstar.com
制
定
DRAW
研 发 中 心
客户(加盖公章)
Research & Development Center
Customer(Stamp)
审
核
CHECK
批
准
APPROVE
确
认
CONFIRM
发放日期 (Release Date):2023-05-19
保存期限:至更新
表单编号:FGH/BD-0053.01-22C

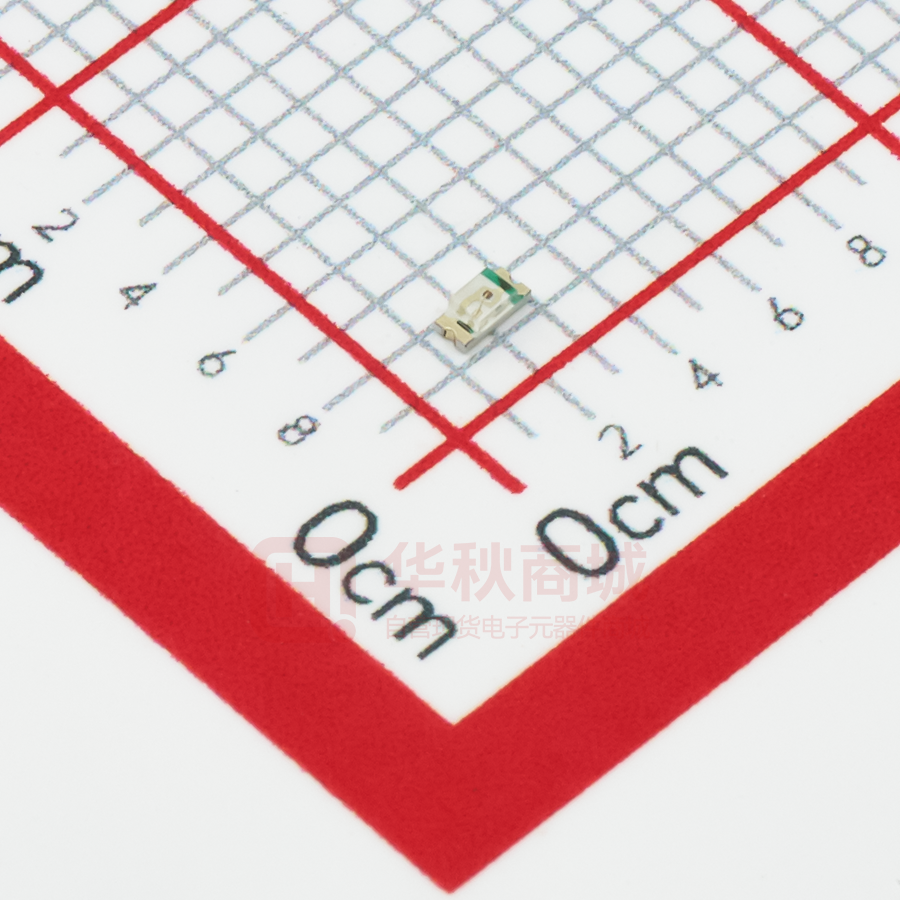

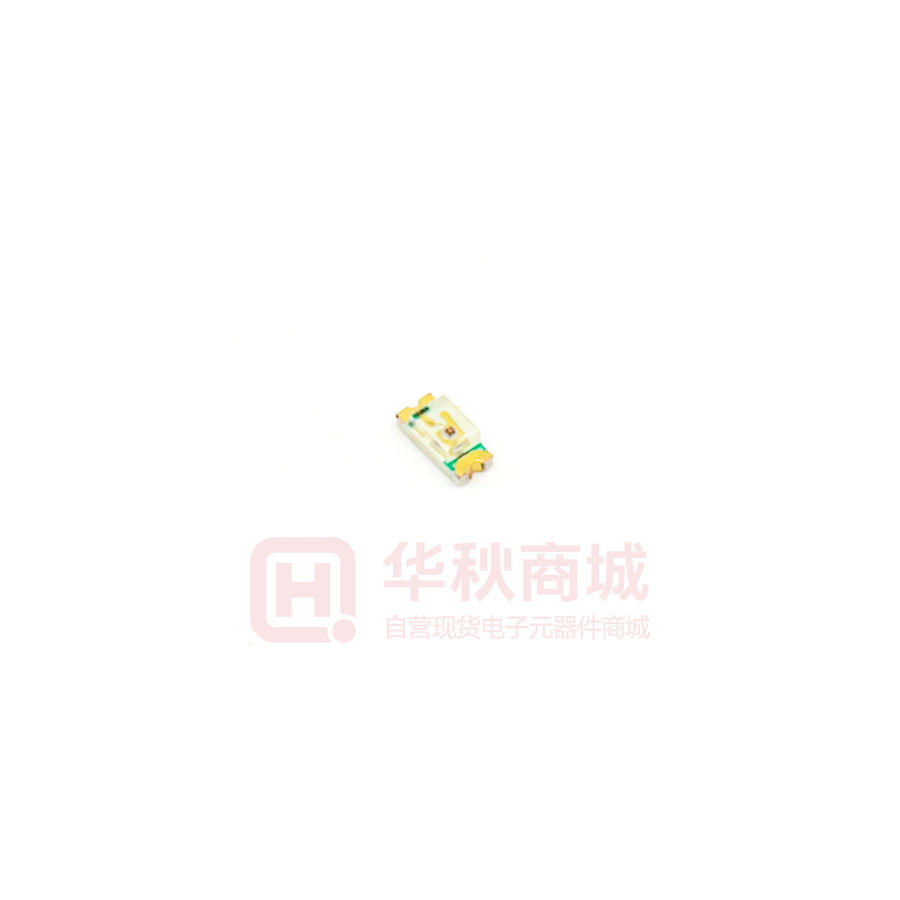

片式发光二极管
NCD0603R6
Chip Light Emitting Diode
技术数据表 Technical Data Sheet
本产品主要作为信号指示及照明的电子元件广泛应用于各类使用表面贴装结构的电子产品中,如家用电器的
开关指示灯、手机键盘灯、汽车仪表盘指示灯等。
This product is generally used as indicator and luminance for surface mounted electronic equipment, such as
household appliance, communication equipment, and dashboard.
特性: 管芯材料:
Material:
Features:
发光颜色:红色
Emitting Color: Red
AlGaInP
封装材料:环氧树脂
Encapsulation: Epoxy Resin
焊接方法:无铅回流焊
Soldering methods: Pb-Free reflow soldering
光强高,功耗低,可靠性好,寿命长
High Luminous Intensity ,Low Power Dissipation, Good Reliability and Long Lifespan
符合欧盟公布的 RoHS 指令要求
Complied With RoHS Directive
* 产品规格如因工艺改进而有所改变,恕不另行通知。
* The specifications of the product may be modified for improvement without notice.
外形尺寸
Outline Dimension
①
②
-
+
①
②
极性
负极标志
Polarity
Cathode Mark
推荐焊盘尺寸
Recommended Soldering Pad
敷铜区域:
Cuprum Area:
阻焊丝印区域:
Solder Resist:
*无特别规定时,公差:±0.1mm
* The Tolerances Unless Mentioned is : ±0.1mm
1/7
保存期限:至更新
表单编号:FGH/BD-0053.01-22C
片式发光二极管
光电参数(1)
Electro-Optical Characteristics(1)
极限参数(温度=25℃)
Absolute Maximum Ratings (Temperature=25°C)
参数名称
Parameter
符号
Symbol
数值
Rating
单位
Unit
IF
25
mA
IFP
50
mA
VR
5
V
TOPR
-30 ~ +85
℃
Tstg
-40 ~ +100
℃
PD
65
mW
正向电流
Forward Current
正向脉冲电流*
Pulse Forward Current*
反向电压
Reverse Voltage
工作温度
Operating Temperature
贮存温度
Storage Temperature
功耗
Power Dissipation
* 注:脉冲宽度≤0.1ms,占空比≤1/10
* Note:
Pulse Width≤0.1ms, Duty≤1/10
光电参数(温度=25℃)
Electro-Optical Characteristics (Temperature=25°C)
参数名称
Parameter
反向电流
Reverse Current
视角度
View Angle
正向电压
Forward Voltage
峰值波长
Peak Wavelength
主波长
Dominant Wavelength
半波宽度
Spectrum Radiation Bandwidth
光强
Luminous Intensity
符号
Symbol
条件
Condition
最小值
Min.
典型值
Typ.
最大值
Max.
单位
Unit
IR
VR=5V
-
-
10
μA
2θ1/2
-
-
140
-
deg.
1.6
2.0
2.4
V
VF
λP
λd
630
IF=5mA
nm
620
622
630
nm
Δλ
-
15
-
nm
IV
30
45
80
mcd
* 注 1:光强偏差±15%;压降偏差±0.1V;(X,Y)坐标偏差±0.01;单色光波长偏差±1nm;视角度偏差±10°。
* Note1: Tolerance on each Luminous Intensity bin is ±15%; Tolerance on each Forward Voltage bin is ±0.1V;Tolerance on
each Hue(X,Y) bin is ±0.01; Tolerance of Dominant Wavelength ±1nm;Tolerance of View Angle±10°.
* 注 2:以上参数仅供参考,请以实物标签为准。我司给出的参数均由国星测试系统测得。
* Note2: The parameters above are only for your reference. In case of any discrepancy, please adhere tothe label of our actual
products. All parameters are tested by the standard testing system of NationStar.
2/7
保存期限:至更新
表单编号:FGH/BD-0053.01-22C
片式发光二极管
光电参数(2)
Electro-Optical Characteristics(2)
正向电压(温度=25℃,测试电流=5mA)
Forward Voltage (Ta=25°C,IF=5mA)
典型电压档范围
Voltage Classification Range
1.8-2.0
VF( V )
2.0-2.2
2.2-2.4
光强(温度=25℃,测试电流=5mA)
Luminous Intensity (Ta=25°C,IF=5mA)
典型光强档范围
Luminous Classification Range
30-36
36-45
IV(mcd)
45-55
55-65
65-80
主波长(温度=25℃,测试电流=5mA)
Dominant Wavelength
(Ta=25°C,IF=5mA)
典型波长档范围
Dominant Wavelength Range
λd(nm)
620-625
nm
625-630
nm
3/7
保存期限:至更新
表单编号:FGH/BD-0053.01-22C
片式发光二极管
典型特性曲线
Typical Characteristics Curves
相对光强与正向电流特性
伏安特性
Relative Luminous Intensity VS Forward Current
1.5
2.0
2.5
3.0
3.5
正向电压 ( Forward Voltage)( V)
1.6
1. 2
0.8
0. 4
0
相对光强(Relative Luminous Intensity)(a.u .)
10 0
10
1
正向电 流(Forward Current)(mA)
Volt -Ampere Characteristics
0
15
20
25
30
光强与环境温度曲线
正向电流降额曲线
Luminous Intensity VS Ambient Temperature
60
80
100
1
1 .5
40
0
20
0.5
相对 光强(Relative Lumino us Intensity)
1 5 2 0 2 5 3 0 35 4 0
10
5
0
0
-40
环境温度( Ambient Temperature)(℃)
0.8 1.0 1. 2
0.4 0. 6
0.2
450
500
550
600
650
700
750
相 对 光强( Relative Lumin ou s Intens ity) ( a .u . )
光谱分布特性曲线
Relative Spectral Distribution
350 400
-20
0
20
40
60
80
环境温度( Ambient Temperature)(℃)
0
相对 光 强( Relativ e Lu mino us In ten sity ) (a . u . )
10
正向电流(Forward Current )(mA )
Forward Current Derating Curve
正 向电流 (Fo rward Current )(mA)
5
光强分布特性曲线
Typical Spatial Distr ibution
0°
1
10°
20°
30°
40°
50°
60°
0.5
70°
80°
0
0
-90 °
-80°
-70°
-60°
-50°
-40°
-30°
-20°
-10°
波 长(Wavel engt h ) (nm )
0.5
90°
1
角 度(Angl e ) (Deg . )
4/7
保存期限:至更新
表单编号:FGH/BD-0053.01-22C
片式发光二极管
可靠性试验
Reliability Test Items And Conditions
实验项目
Test Items
参考标准
Reference
实验条件
Test Conditions
冷热冲击
Thermal Shock
MIL-STD-202G
-40℃(15min)←→100℃(15min)
湿热循环
Temperature And Humidity Cyclic
JEITA ED-4701
(-10~65)℃ ,(0~90)%RH
循环 10 次
200 203
24hrs./1cycle
10 cycles
高温贮存
High Temperature Storage
JEITA ED-4701
Ta=100℃
低温贮存
Low Temperature Storage
JEITA ED-4701
Ta=-40℃
常温寿命
Lifespan Test
耐焊接热
Resistance to Soldering Heat
200 201
200 202
Ta=25℃
JESD22-A108D
IF =10mA
GB/T 4937,
Tsol*=260℃ 10secs.
Ⅱ,2.2&2.3
时间
Time
样品数
Quantity
判据
Criterion
22
0/22
22
0/22
1000h
22
0/22
1000h
22
0/22
1000h
22
0/22
22
0/22
循环 200 次
200 cycles
2次
2 times
失效判断标准 Criteria For Judging Damage
测试项目
Test Items
符号
Symbol
测试条件
Test Conditions
判定标准
Criteria For Judging Damage
正向电压
Forward Voltage
VF
IF= IFT
初始值±10%
Initial Data±10%
反向电流
Reverse Current
IR
VR= 5V
IR≤10μA
光强
Luminous Intensity
IV
IF = IFT
IV 衰减≤50%
IV degradation≤50%
无死灯
No dead light
耐焊接热
Resistance to Soldering Heat
* 注:Tsol-锡液温度;IFT:典型电流
* Note: Tsol-Temperature of tin liquid; IFT:Typical current.
5/7
保存期限:至更新
表单编号:FGH/BD-0053.01-22C
片式发光二极管
包装(1)
Packaging (1)
载带 Carrier Tape
单位:mm,未注公差:±0.1 mm
All dimensions in mm, tolerances unless mentioned is ±0.1 mm.
编带细节 Details Of Carrier Tape
前进方向
Progressive Direction
A:盖带,100 mm;B:引导,空带,300mm;C:编载产品 4000 只;D:尾部,空带,200mm
A: Top Cover Tape, 100mm; B: Leader, Empty, 300mm; C:4000 Lamps Loaded; D: Trailer, Empty, 200mm.
带盘 Reel Dimension
前进方向
Progressive Direction
二维码
Qr code
CHIP LED
TYPE: XX-XXXXX-XX
QTY: XXXX
BIN:
XXX
IF(mA) : xx
λd(nm): xxx-xxx
IV(mcd): xxx-xxx
SC: XXX
VF(V): xxx-xxx
LOT:XXXXX
QC:
QC
PASS
FOSHAN NATIONSTAR OPTOELECTRONICS CO., LTD
佛山市国星光电股份有限公司
标签
Label
6/7
保存期限:至更新
表单编号:FGH/BD-0053.01-22C
片式发光二极管
包装(2)
Packaging( 2)
防潮抗静电包装
Moisture Proof and Anti-Electrostatic Foil Bag
标签
Label
防潮抗静电包装袋
Moisture Proof and
Anti-Electrostatic Foil Bag
外包装箱
干燥剂
密封
标签
Moisture Absorbent Material
Sealed
Label
Cardboard Box
二维码
Qr code
CHIP LED
XXXX
TYPE: XX-XXXXX-XX
QTY: XXXX
IF(mA) : ( xx )
BIN:
色坐标: (xx-x)
IV(mcd): ( xx-xx)
VF(V): ( xx-xx)
SC:
XXX
XXX
QC
LOT:XXXXX
QC:
PASS
FOSHAN NATIONSTAR OPTOELECTRONICS CO., LTD
佛山市国星光电股份有限公司
佛山市国星光电股份有限公司
FOSHAN NATIONSTAR OPTOELECTRONICS CO.,LTD
地址:佛山市禅城区华宝南路18号
TEL:(86-757)83980208
邮编:528000
FAX:(86-757)82100206
标签说明
Label Explanation
TYPE:产品型号
QTY:数量
BIN:分档
Quantity
SC:分档编号
TYPE: XX-XXXXX-XX
Step Code
SC: XXX
IF(mA) : ( xx )
IV(mcd): ( xx-xx )
λd(nm): ( xxx-xxx)
VF(V): ( xx-xx )
LOT: XXXXX
QC:
QTY: XXXX
LOT:批号
Lot Number
BIN: XXX
λd:波长范围 Wavelength Range
IV:光强范围 Luminous Intensity Range
VF:正向电压范围
IF:测试电流
二维码
Qr code
CHIP LED
Rank
QC
PASS
FOSHAN NATIONSTAR OPTOELECTRONICS CO., LTD
佛山市国星光电股份有限公司
Forward Voltage Range
Testing Current
7/7
保存期限:至更新
