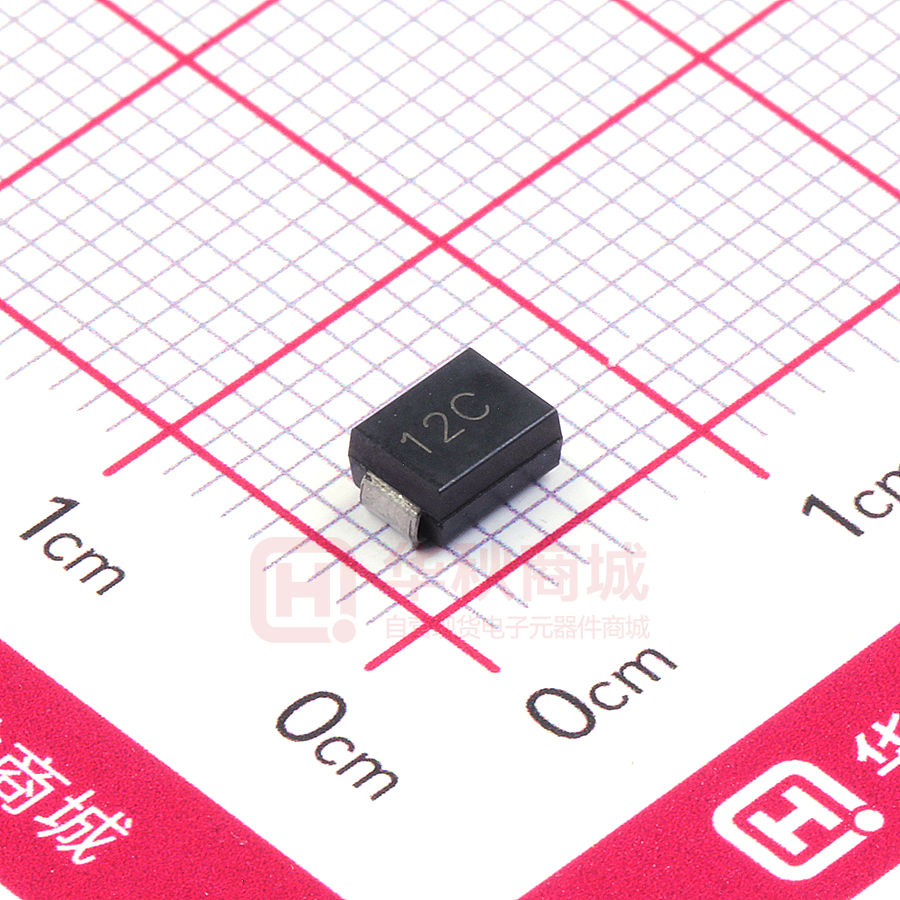

P6SMB12CA

P6SMB Series 性： SMB / DO-214AA 600W 峰值脉冲功率 优良的箝制能力 较小的箝位因子 快速响应时间：从: 0 v 到 VBR，单向型小于 1.0ps，双向型小于 5.0ns 2.0±0.1 ◆ ◆ ◆ ◆ 3.5±0.15 特 4.4±0.15 机械性能： ◆ 端 2.3±0.2 ◆ 封 装: 模塑封装 ◆ 塑封材料: 用 UL94V-O 认可的阻燃环氧料 子: 镀锡 ◆ 极 性: 色环表示阴极 ◆ 安装位置: 任意 1.1±0.3 0.22±0.07 5.2±0.15 600W 表面贴装 TVS 尺寸单位：inch（mm） 最大额定值及电气特性 测量环境温度为 25℃，除非另有规定。 参 数 名 称 符 号 额 定 值 单位 最大峰值脉冲功率 Pppm 最小 600 W 最大峰值反向脉冲电流( 注释 1 ) Ippm 见表 A Pm ( AV ) 5.0 W 最大峰值正向浪涌电流( 注释 3 ) IFSM 100 A 最大瞬态正向电压 ＠ 50 A 仅对单向型( 注释 4 ) VF 3.5 V TJ,TSTG -55～+175 ℃ 稳态功率 ( 注释 2 ) 工作及储存温度 注 释 : 1. 脉冲电流时间 10 / 1000μs。 2. 在引线末端安装面积为 5.0mm2 ，厚 0.013mm 的散热铜片 。 3. 使用单相正弦半波，时间 10ms；或使用等效的方波，4 周波/分。 www.slkormicro.com 1 P6SMB Series 电特性 ( 测量环境温度为25℃，除非另有规定 ) ELECTRICAL CHARACTERISTICS（at TA=25 ℃ unless otherwise noted） 标识代码 型 号 Marking 击穿电压 BREAKDOWN VOLTAGE 测试电流 TEST CURRENT 变位电压 REVERSE STAND-OFF VOLTAGE 最大反向漏电流 REVERSE LEAKAGE 最大峰值脉冲电流 PEAK PULSE CURRENT 最大箝位电压 MAXIMUM CLAMPING VOLTAGE VC ＠ I ppm TYPE 单向 双向 P6SMB6.8 P6SMB6.8A 6V8A 6V8C P6SMB7.5 P6SMB7.5A 7V5A 7V5C P6SMB8.2 P6SMB8.2A 8V2A 8V2C P6SMB9.1 P6SMB9.1A 10.0 5.80 1000.0 60.0 10.5 0.057 8.25 10.0 6.05 500.0 53.0 11.7 0.061 7.13 7.88 10.0 6.40 500.0 55.0 11.3 0.061 7.38 9.02 10.0 6.63 200.0 50.0 12.5 0.065 7.79 8.61 10.0 7.02 200.0 52.0 12.1 0.065 8.19 10.0 1.0 7.37 50.0 45.0 13.8 0.068 9.55 1.0 7.78 50.0 47.0 13.4 0.068 42.0 15.0 0.073 43.0 14.5 0.073 9.90 12.1 1.0 8.92 5.0 38.0 16.2 0.075 11A 11C 10.5 11.6 1.0 9.40 5.0 40.0 15.6 0.075 10.8 13.2 1.0 9.72 5.0 36.0 17.3 0.078 12A 12C 11.4 12.6 1.0 10.2 5.0 37.0 16.7 0.078 11.7 14.3 1.0 10.5 5.0 33.0 19.0 0.081 13A 13C 12.4 13.7 1.0 11.1 5.0 34.0 18.2 0.081 13.5 16.5 1.0 12.1 5.0 28.0 22.0 0.084 15A 15C 14.3 15.8 1.0 12.8 5.0 29.0 21.2 0.084 14.4 17.6 1.0 12.9 5.0 26.0 23.5 0.086 15.2 16.8 1.0 13.6 5.0 28.0 22.5 0.086 16.2 19.8 1.0 14.5 5.0 23.0 26.5 0.088 17.1 18.9 1.0 15.3 5.0 25.0 25.2 0.088 18.0 22.0 1.0 16.2 5.0 21.0 29.1 0.090 19.0 21.0 1.0 17.1 5.0 22.0 27.7 0.090 19.8 24.2 1.0 17.8 5.0 19.0 31.9 0.092 20.9 23.1 1.0 18.8 5.0 20.0 30.6 0.092 21.6 26.4 1.0 19.4 5.0 18.0 34.7 0.094 25.2 1.0 20.5 5.0 19.0 33.2 0.094 16A 16C 18A 18C 20A 20C 22A 22C 24A 24C 22.8 24.3 29.7 1.0 21.8 5.0 16.0 39.1 0.096 27A 27C 25.7 28.4 1.0 23.1 5.0 16.8 37.5 0.096 27.0 33.0 1.0 24.3 5.0 14.0 43.5 0.097 30A 30C 28.5 31.5 1.0 25.6 5.0 15.0 41.4 0.097 29.7 36.3 1.0 26.8 5.0 13.0 47.7 0.098 33A 33C 31.4 34.7 1.0 28.2 5.0 13.8 45.7 0.098 32.4 39.6 1.0 29.1 5.0 12.0 52.0 0.099 36A 36C 34.2 37.8 1.0 30.8 5.0 12.6 49.9 0.099 35.1 42.9 1.0 31.6 5.0 11.1 56.4 0.100 39A 39C 37.1 41.0 1.0 33.3 5.0 11.6 53.9 0.100 38.7 47.3 1.0 34.8 5.0 10.0 61.9 0.101 P6SMB43 P6SMB43A 7.14 6.75 10.0 P6SMB39 P6SMB39A 6.45 10.0 P6SMB36 P6SMB36A 0.057 8.10 P6SMB33 P6SMB33A 10.8 8.55 P6SMB30 P6SMB30A 58.0 1.0 P6SMB27 P6SMB27A 1000.0 1.0 P6SMB24 P6SMB24A 5.50 11.0 P6SMB22 P6SMB22A 10.0 10.5 P6SMB20 P6SMB20A %/ ℃ 7.48 9.00 P6SMB18 P6SMB18A V 6.12 9.50 P6SMB16 P6SMB16A A 10C P6SMB15 P6SMB15A μA 10A P6SMB13 P6SMB13A I ppm V 8.65 P6SMB12 P6SMB12A ID ＠VWM ( 注释 2 ) mA 9V1C P6SMB11 P6SMB11A VWM V(最大 MAX) 9V1A P6SMB10 P6SMB10A IT V(最小 MIN) V ( BR ) ( 注释 1 ) 击穿电压 最大温度系数 MAXIMUM TEMPERATURE COEFFICIENT OF V ( BR ) 43A P6SMB47 www.slkormicro.com 43C 40.9 45.2 1.0 36.8 5.0 10.6 59.3 0.101 42.3 51.7 1.0 38.1 5.0 9.2 67.8 0.101 2 P6SMB Series 电特性 ( 测量环境温度为25℃，除非另有规定 ) ELECTRICAL CHARACTERISTICS（at TA=25 ℃ unless otherwise noted） 标识代码 Marking 型 号 击穿电压 BREAKDOWN VOLTAGE 测试电流 TEST CURRENT 变位电压 REVERSE STAND-OFF VOLTAGE 最大反向漏电流 REVERSE LEAKAGE 最大峰值脉冲电流 PEAK PULSE CURRENT 最大箝位电压 MAXIMUM CLAMPING VOLTAGE VC ＠ I ppm TYPE 单向 P6SMB47A 47A 双向 47C P6SMB51 P6SMB51A IT VWM ID ＠VWM ( 注释 2 ) I ppm V(最小 MIN) V(最大 MAX) mA V μA A V %/ ℃ 44.7 49.4 1.0 40.2 5.0 9.7 64.8 0.101 45.9 56.1 1.0 41.3 5.0 8.5 73.5 0.102 53.6 1.0 43.6 5.0 8.9 70.1 0.102 V ( BR ) ( 注释 1 ) 击穿电压 最大温度系数 MAXIMUM TEMPERATURE COEFFICIENT OF V ( BR ) 51A 51C 48.5 50.4 61.6 1.0 45.4 5.0 7.8 80.5 0.103 P6SMB56A 56A 56C 53.2 58.8 1.0 47.8 5.0 8.1 77.0 0.103 P6SMB58A 58A 58C 55.1 60.9 1.0 49.3 5.0 7.8 80.7 0.103 55.8 68.2 1.0 50.2 5.0 7.0 89.0 0.104 58.9 65.1 1.0 53.0 5.0 7.4 85.0 0.104 61.2 74.8 1.0 55.1 5.0 6.4 98.0 0.104 64.6 71.4 1.0 58.1 5.0 6.8 92.0 0.104 67.5 82.5 1.0 60.7 5.0 5.8 108 0.105 78.8 1.0 64.1 5.0 6.1 103 0.105 P6SMB56 P6SMB62 P6SMB62A 62A 62C P6SMB68 P6SMB68A 68A 68C P6SMB75 P6SMB75A 75A 75C 71.3 73.8 90.2 1.0 66.4 5.0 5.3 118 0.105 82A 82C 77.9 86.1 1.0 70.1 5.0 5.5 113 0.105 81.9 100 1.0 73.7 5.0 4.8 131 0.106 91A 91C 86.5 95.5 1.0 77.8 5.0 5.0 125 0.106 90.0 110 1.0 81.0 5.0 4.3 144 0.106 100A 100C 95.0 105 1.0 85.5 5.0 4.5 137 0.106 99.0 121 1.0 89.2 5.0 3.9 158 0.107 110A 110C 105 116 1.0 94.0 5.0 4.1 152 0.107 108 132 1.0 97.2 5.0 3.6 173 0.107 120A 120C 114 126 1.0 102 5.0 3.8 165 0.107 117 143 1.0 105 5.0 3.3 187 0.107 P6SMB82 P6SMB82A P6SMB91 P6SMB91A P6SMB100 P6SMB100A P6SMB110 P6SMB110A P6SMB120 P6SMB120A P6SMB130 P6SMB130A 130A 130C P6SMB150 P6SMB150A 150A 150C P6SMB160 P6SMB160A 160A 160C P6SMB170 P6SMB170A 170A 170C P6SMB180 P6SMB180A 180A 180C 200A 200C P6SMB200 P6SMB200A 124 137 1.0 111 5.0 3.5 179 0.107 135 165 1.0 121 5.0 2.9 215 0.108 143 158 1.0 128 5.0 3.0 207 0.108 144 176 1.0 130 5.0 2.7 230 0.108 152 168 1.0 136 5.0 2.8 219 0.108 153 187 1.0 138 5.0 2.5 244 0.108 162 179 1.0 145 5.0 2.6 234 0.108 162 198 1.0 146 5.0 2.4 258 0.108 171 189 1.0 154 5.0 2.5 246 0.108 180 220 1.0 162 5.0 2.1 287 0.108 190 210 1.0 171 5.0 2.2 274 0.108 注 释: 1. V（BR）值在施加 IT 300μs 后测量, IT 为方波或等效的脉冲波形。 2. 对于双向型，VRWM 在 10V 及 10V 以下，ID 值加倍。 3. 在型号名称后注有 C 或 CA ，表示双向型，电气特性 适用于两个方向。 www.slkormicro.com 3 P6SMB Series RATINGS AND CHARACTERISTIC CURVES 地址：山东省潍坊市高密市醴泉工业园盛泉街 2333 号 电话：0536-2210398 ADD: NO.2333 SHENGQUAN STREET,LIQUAN ,GAOMI CITY,SHANDONG PROVINCE www.slkormicro.com TEL: 4 0536-2210398 传真：0536-2210396 FAX:0536-2210396
