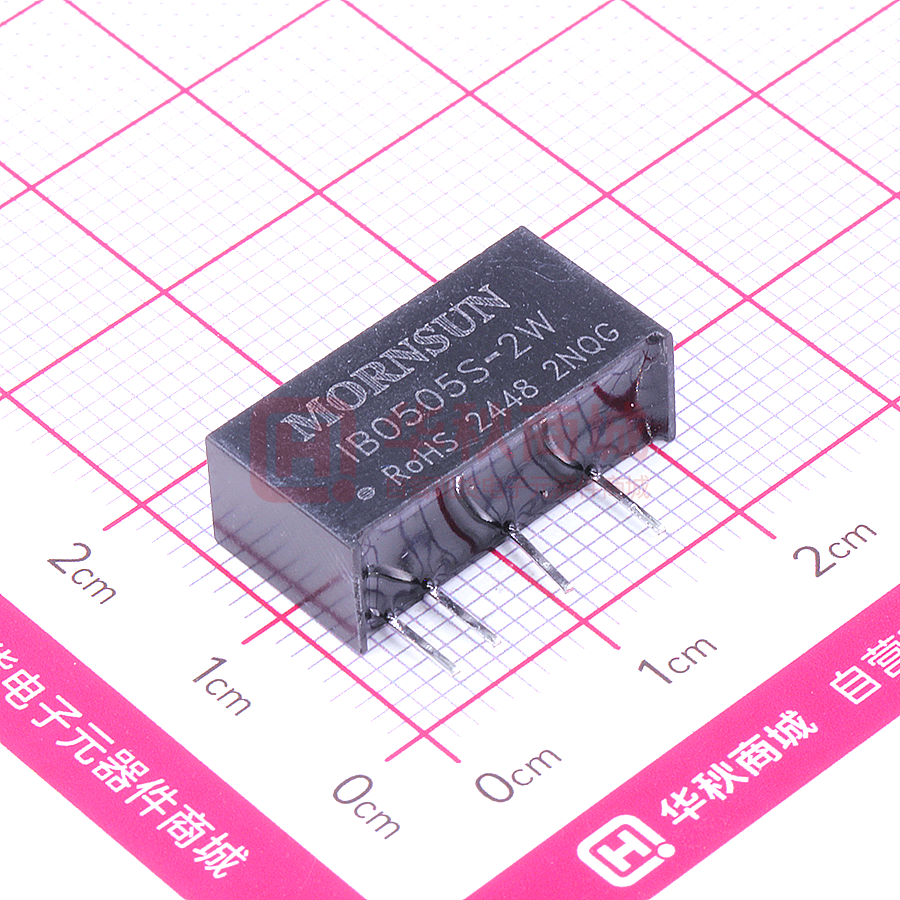

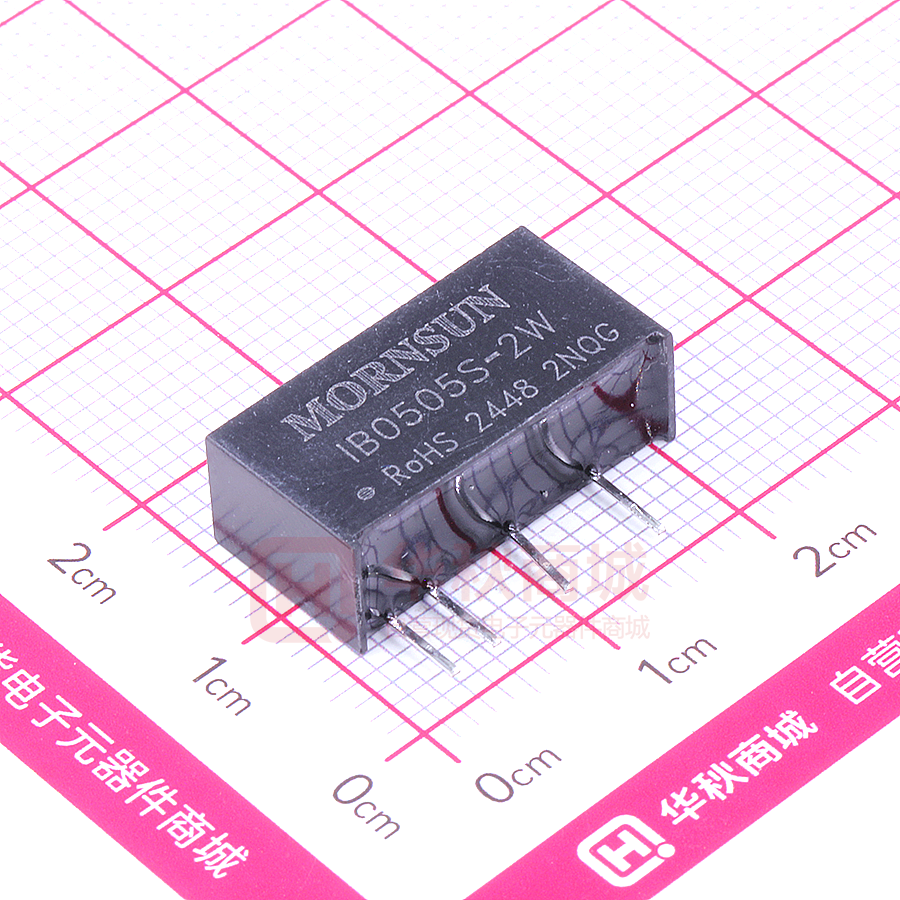

IB0505S-2W

IB0505S-2W

  • 厂商:

    YLPTEC(易川)

  • 封装:

    SIP-4

  • 描述:

  • 数据手册
  • 价格&库存
IB0505S-2W 数据手册
DC/DC电源模块 IB_S-2W 系列 :ᇐ⭫ু䗉‫ޛ‬䳊⿱どুঋ䐥䗉࠰ ● 7 Pin SIP国际标准引脚 ● 低静态电流和高转换效率 ● 低纹波系数和低噪音 ● 内置软启动技术 ● 隔离电压1500VDC ● 工作温度范围: -40℃~+85℃ ● 可根据客户需求设计特殊规格产品 ᓊ⭞㤹പφ,%B62:㌱ࡍӝ૷ᱥщ䰞ᓊ⭞൞࠼ᐹᕅ⭫ Ⓠ㌱㔕ѣ䴶㾷ӝ⭕њ䐥ф䗉‫⭫ޛ‬Ⓠ䳊⿱Ⲻ⭫ⓆⲺᓊ⭞ ൰ਾ㙂䇴䇗Ⱦ 䈛ӝ૷䘸⭞ӄ  䗉‫⭫ޛ‬Ⓠ⭫ুⲺ਎ौ㤹പ൞༡ԛ޻  䗉‫ޛ‬䗉࠰ҁ䰪㾷≸䳊⿱ 䳊⿱⭫ু159'&   ሯ䗉࠰⭫ুどᇐᓜૂ䗉࠰㓯⌘ಠ༦㾷≸у儎Ⲻ൰ਾȾ 产品型号表 产品 型 号 产品命名: 以下参数均在室温环境+25℃,模块在标称输入电压下测试得到。 输入电压(VDC) 范围值 (标称值) 输出 电压 (VDC) 1 输 出 电流( M A ) Max(满载)/Min(轻载) 最大容性 效率 负载(uF) (%,Min/Typ) 2 @满载 5 400/40 100 68/72 9 224/23 100 68/72 12 167/17 100 68/72 IB0515S-2W 15 133/13 100 68/72 IB12 0 5 S - 2 W 5 400/40 100 68/72 9 224/23 100 68/72 12 167/17 100 68/72 IB12 1 5 S - 2 W 15 133/13 100 68/72 IB2405S-2W 5 400/40 100 68/72 9 224/23 100 68/72 12 167/17 100 68/72 15 133/13 100 68/72 IB0505S-2W IB0509S-2W IB0512S-2W IB12 0 9 S - 2 W IB12 1 2 S - 2 W IB2409S-2W IB2412S-2W 4 . 7 5~5.25 (5V 标称) 11.4~1 2 . 6 ( 1 2 V 标 称) 22.8~2 5 . 2 (24V 标称) IB2415S-2W IBXXXXS-2W 可 根 据 客 户 需 求 设 计 特殊规格产品,可提供1 ~2W功率的产品 。 以上各 型 号 的 电 源 模 块 , 空 载 功 耗 约 为 额 定 输 出 功率的10%。 1 标 称 输 出 电 压 是 指 输 入 电 压 在 标 称 值 和 输 出 电 流在满载的条件下测试得到; 2 最大 容 性 负载 是 表 征 模 块电 源 输 出 带 容性 负 载 的最 大能力,一般外接输 出电容不 能超过 模块电源的最 大容 性 负 载值,否 则 会造 成 模 块启 动 不 良 和 影响 模块长期 工作的可靠性 。 WWW.YLPTEC.COM 中山市易川电子科技 页码:第 1 页;共 4 页 产品工作极限值 项目 输入电压范围 超 出 以 下 极 限 值 使用,可能会损坏模块,模 块不允许在极限值持续工作。 条件 最小值 标称值 最大值 5V输入模块 -0.7 9 -0.7 5 12 1 2 V输 入 模 块 24V输入模块 18 -0.7 24 30 3 单位 Vdc --- --- 2 -40 -55 --- +85 存储温度 输出为满载 --- --- +105 存储湿度 无凝结 % 焊点距离外壳1.5mm 10秒 ----- 95 引脚耐焊接温度 ----- 300 --- 1 ℃ s 最大输出功率 工作温度范围 输出短路保护 --- W ℃ *请测试外壳的表面温度 3 该系列模块没有输入防反接功能,严 禁 输入正负接反,否则会造成模块不可逆转的损坏。 产品输出特性 以 下 参 数 均在室温环境+ 25℃,模 块在标称输入电压下测试得到。 项目 条件 最小值 标称值 最大值 输出 电 压 精 度 100%负载 --- --- ±3 线性电 压 调 节 率 输入电压变化 ±5 % --- --- ±0 . 5 负载 调 节 率 1 0 %到1 0 0 %负 载 --- ±1 ±2 温度 飘 移 系 数 100%负载 --- --- ±0 . 0 3 %/℃ --- 50 --- mVp-p 最小值 标称值 最大值 单位 纹 波&噪 声 20MHz带宽 单位 % 备注:纹波和噪声的测试采用去掉示波器 探 头地线的靠接测试法。 产品一般特性 项目 条件 绝缘电压 测试时间 1 分钟,漏电流小于 1mA 1500 --- --- VDC 绝缘电阻 输 入-输 出 , 绝 缘 电 压 5 0 0VDC 1000 --- --- MΩ 隔离电容 输入-输出,100KHz/0.1V --- 40 --- pF 开关频率 1 0 0 %负 载 , 输 入 标 称 电压 --- 100 300 KHz 平均无故障时间 MIL-HDB K-217F@25℃ 3500 --- --- K hours 产品物理特性 外壳材料 黑色阻燃耐热环氧树脂 (UL94-V0) 封装尺寸 19.50*10.00*7.00mm 重量 2.4g(Typ.) 冷却方式 自然空冷 WWW.YLPTEC.COM 中山市易川电子科技 页码:第 2 页;共 4 页 产品特性曲线 温度降额曲线图 输出功率百分比(%) 120 100 80 60 安全工作区 40 20 0 -40 0 40 71 85 环境温度(℃) 产品外观尺寸及引脚定义、建议印刷版图 1)外观尺寸 2)引脚定义 19.5 7.0 正视图 侧 视 图 印字面 9.5 0.5 1 2 4 2 +Vin -Vin 3 4 No Pin -Vout 5 6 No Pin +Vout 输入正 输入负 无引脚 输出负 无引脚 输出正 4.1 6 1 3)建议印刷版图 2.54 1.0 12.7 0.50 1 2 4 6 0.7 1 单位(Units):mm 公差:xx ±0.25 底视图 2 4 6 0.30 备注:栅格距离为:2.54*2.54mm 0.50 产品外围推荐电路 推荐电路一 对于纹波噪音要求一般的场合,可在输入端和输出端各并联一颗滤波电容,外接电路如下图(1)所示, 其滤波电容的推荐值详见表(1)。 +Vin 1 DC Cin -Vout -Vout 4 DC 2 Cout 6 +Vout Vout Vin Cin Cout (VDC) (VDC) 3.3/5 10uF/16V 3.3/5 10uF/16V 9/12 4.7uF/25V 9/12 4.7uF/25V 15/24 2.2uF/50V 15/24 1uF/50V 图( 1 ) 表(1) 推荐电路二 对于纹波噪音要求严格的场合,外接电路请参考图(2)所示,其滤波电容及电感的推荐值详见表(2)。 +Vin Lin Lout 4 1 DC Cin -Vout DC Cout 6 2 -Vout +Vout 图( 2 ) WWW.YLPTEC.COM Vin (VDC) Cin Lin Cout Lout 3.3/5/9/12/15/24 见表(1)中Cin参数 4 . 7uH 见表(1)中Cout参数 4 . 7uH 表(2) 中山市易川电子科技 页码:第 3 页;共 4 页 产品使用注意事项 输入要求:确保供电电源的输出电压波动范围不要超出DC/DC模块本身的输入要求,输入电源的输出功率必 须大于DC/DC模块的输出功率; 输 出 负 载 要 求:尽 量 避 免 空 载 使 用,当 负 载 的 实 际 功 耗 小 于 模 块 的 输 出 额 定 功 率 的10%或 有 空 载 现 象 , 建 2 议 在 输 出 端 外 接 假 负 载 ,假 负 载 (电 阻 )可 按 照 模 块 额 定 功 率 的 5~10%计 算 ,电 阻 值 =Uout/(2W*10%); 过载保 护 : 在 通 常 工 作 条 件 下 , 该 产 品 输 出 电 路 对于过载情况无保护功能。最简单的方法是在输入端串 接一个 自 恢 复 保 险 丝 , 或 在 电 路 中 外 加 一 个 断 路 器; 输出端 外 接 电 容 其 容 值 不 宜 过 大 , 否 则 容 易 造 成 模块启动时过流或启动不良. WWW.YLPTEC.COM 中山市易川电子科技 页码:第 4 页;共 4 页
