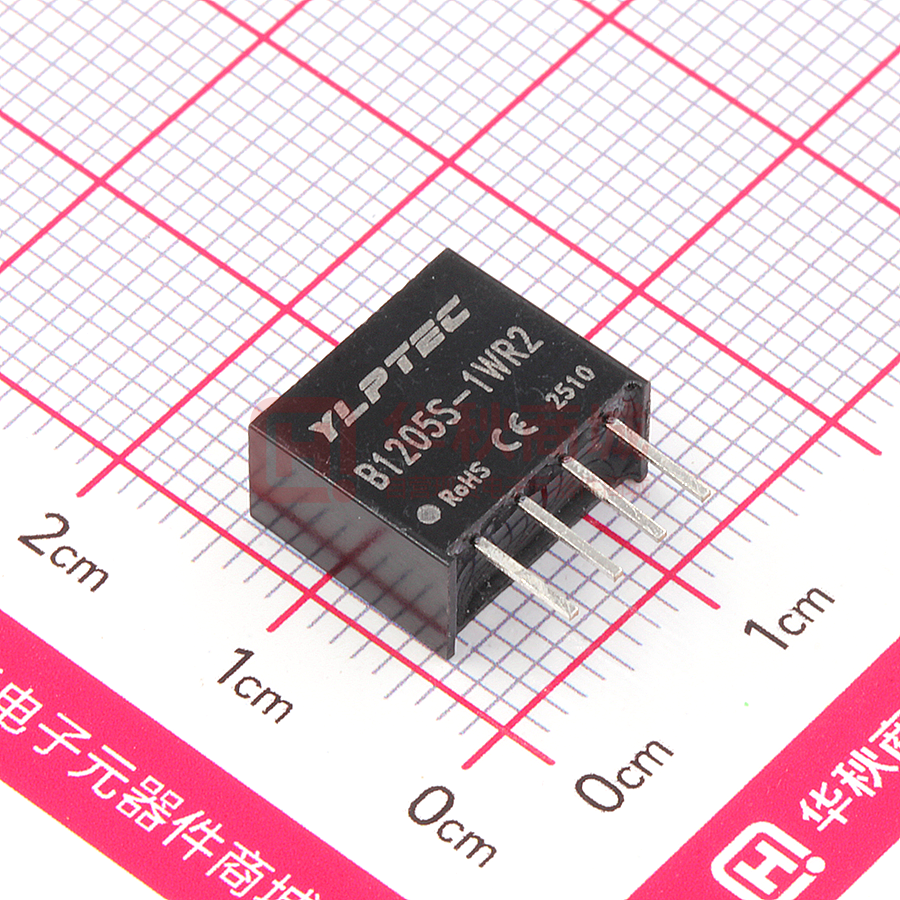

DC/DC 电源模块-定压系列
1W, 1.5KV 隔离, DIP4 封装 DC/DC
●
Isolation voltage 1.5KVdc
●
range: -40 ~ +105°C ambient
●
RoHS compliant
●
Industrial standard DIP4 package
●
Certified to CE
●
Input/ Output Isolation Voltage:1.5kvdc
选型表
输入电压
(VDC)
输出
产品型号
标称值
(范围值)
B0303S-1WR2
满载效率
%
(Min,Typ)
最大容性负载
(µF)
输出电压
(VDC)
最小电流
(mA)
最大电流
(mA)
3.3
0
303
78/82
4000
B0305S-1WR2
3.3
5
0
200
80/83
4000
B0309S-1WR2
(2.97-3.63)
9
0
111
81/84
2000
B0312S-1WR2
12
0
84
82/85
1000
B0503S-1WR2
3.3
0
303
80/83
4000
B0505S-1WR2
5
0
200
84/86
4000
B0509S-1WR2
5
9
0
111
84/86
2000
B0512S-1WR2
(4.5-5.5)
12
0
84
85/88
1000
B0515S-1WR2
15
0
67
85/88
680
B0524S-1WR2
24
0
42
86/89
560
B1203S-1WR2
3.3
0
303
81/84
4000
B1205S-1WR2
5
0
200
82/86
4000
9
0
111
84/87
2000
12
0
84
84/87
1000
B1215S-1WR2
15
0
67
86/88
680
B1224S-1WR2
24
0
42
86/89
560
5
0
200
82/85
4000
12
0
84
86/89
1000
B1515S-1WR2
15
0
67
86/89
680
B2403S-1WR2
3.3
0
303
82/84
4000
B2405S-1WR2
5
0
200
85/87
4000
9
0
111
85/88
2000
12
0
84
85/88
1000
B2415S-1WR2
15
0
67
85/88
680
B2424S-1WR2
24
0
42
86/89
560
B1209S-1WR2
B1212S-1WR2
12
(10.8-13.2)
B1505S-1WR2
B1512S-1WR2
B2409S-1WR2
B2412S-1WR2
1/6
15
(13.5-16.5)
24
(21.6-26.4)
易川科技 WWW.YLPTEC.COM
V1.00
06/2013
DC/DC 电源模块-定压系列
1W, 1.5KV 隔离, DIP4 封装 DC/DC
输入特性
项目
工作条件
Min.
Typ.
Max.
3.3VDC 输入
--
370/3
--/15
5VDC 输入
--
230/3
--/15
12VDC 输入
--
99/3
--/15
24VDC 输入
--
51/3
--/15
--
15
--
3.3VDC 输入
-0.7
--
5
5VDC 输入
-0.7
--
9
12VDC 输入
-0.7
--
18
24VDC 输入
-0.7
--
30
单位
输入电流(满载/空载)
mA
反射纹波电流
冲击电压
mA
VDC
输入滤波器类型
电容滤波
热插拔
不支持
输出特性
项目
工作条件
Min.
Typ.
输出电压精度
线性调节率
负载调节率
纹波噪声
温度漂移系数
见包络曲线图
输入电压变化±1%
3.3VDC 输出
--
±1.5
其他输出
--
±1.2
--
3.3DC 输出
--
10
--
5VDC 输出
--
8
--
10%到 100%
9VDC 输出
--
8
--
负载
12VDC 输出
--
7
--
15VDC 输出
--
6
--
24VDC 输出
--
6
--
20MHz 带宽
--
45
70
mVp-p
满载
--
±0.03
--
%/℃
%
短路保护
2/6
单位
Max.
可持续,自恢复
易川科技 WWW.YLPTEC.COM
V1.00
06/2013
DC/DC 电源模块-定压系列
1W, 1.5KV 隔离, DIP4 封装 DC/DC
通用特性
项目
工作条件
Min.
Typ.
Max.
单位
绝缘电压
输入-输出,测试时间 1 分钟,漏电流小于 1mA
1500
--
--
VDC
绝缘电阻
输入-输出,绝缘电压 500VDC
1000
--
--
MΩ
隔离电容
输入-输出,100KHz/0.1V
--
20
工作温度
温度≥85℃降额使用,(见图 3)
-40
--
105
-55
--
125
Ta=25℃,输入标称,输出满载
--
15
--
无凝结
--
--
95
%RH
焊点距离外壳 1.5mm,10 秒
--
--
300
℃
满载,标称输入电压
--
220
--
kHz
MIL-HDBK-217F@25℃
3500
--
--
kHours
储存温度
工作时外壳升温
储存湿度
引脚耐焊接温度
开关频率
平均无故障时间(MTBF)
pF
℃
物理特性
外壳材料
黑色阻燃耐热塑料(UL94V-0)
封装尺寸
11.60 x 6.00 x 10.16mm
重量
1.6g
冷却方式
自然空冷
EMC 特性
传导骚扰
EMI
EMS
3/6
CISPR32/EN55032 CLASS B(推荐电路见图 5)
辐射骚扰
CISPR32/EN55032 CLASS B(推荐电路见图 5)
静电放电
IEC/EN61000-4-2 Contact ±8KV perf. Criteria B
易川科技 WWW.YLPTEC.COM
V1.00
06/2013
DC/DC 电源模块-定压系列
1W, 1.5KV 隔离, DIP4 封装 DC/DC
产品特性曲线图
误差包络曲线图(3.3VDC输出)
误差包络曲线图(其他输出)
+15%
+12%
+10%
输出电 压精度
+5%
.
Typ.
+2.0%
0%
Min.
-5%
Max.
+5%
-5.0%
输出电 压精度
Max.
0%
-5%
Typ.
+2.5%
Min.
-2.5%
-7.5%
-10%
-10%
-12%
10%
20%
40%
60%
80%
100%
10%
20%
40%
60%
输出电流百分比
输出电流百分比
(标称输入电压)
图1
(标称输入电压)
图2
80%
100 %
温度降额曲线图
输出功率百分比(%)
120
100
80
60
安全工作区
40
20
0
-40
0
40
85
105
环境温度(℃)
图3
4/6
易川科技 WWW.YLPTEC.COM
V1.00
06/2013
DC/DC 电源模块-定压系列
1W, 1.5KV 隔离, DIP4 封装 DC/DC
外观尺寸/建议印刷版图
注:
11.50 [0.45]
尺寸单位:mm[inch]
端子直径公差:±0.10[±0.004]
10.20[0.40]
未标注之公差:±0.50[±0.020]
3.20 [0.13]
0.50 [0.02]
前视图
7.62 [0.30]
2.54 [0.10]
3
4
1.67 [0.07]
2
0.25 [0.01]
1
底视图
6.10 [0.24]
0.50 [0.02]
引脚
功能
1
GND
2
Vin
3
-Vo
4
+Vo
NC:不能与任何外部电路链接
电路设计与应用
+Vo
Vin
Cin
DC DC
Cout
GND
0V
图4
Vin(VDC)
Cin(µF)
Vo(VDC)
Cout(µF)
3.3/5
4.7
3.3/5
10
12
2.2
9
4.7
15
2.2
12
2.2
24
1
15
1
--
--
24
0.47
推荐容性负载值表(表 1)
推荐电路参数值表
输入电压(VDC)
3.3/5/12/15/24
C1
4.7µF /50V
C2
4.7µF /50V
C3
参考图 4 中 Cout 参数
CY
270pF/2kV
LDM
6.8µH
LDM
Vin
Vin
C1
GND
+Vo
DC/DC
C2
GND
C3
LOAD
EMI
0V
CY
图5
5/6
易川科技 WWW.YLPTEC.COM
V1.00
06/2013
DC/DC 电源模块-定压系列
1W, 1.5KV 隔离, DIP4 封装 DC/DC
1. 典型应用
若要求进一步减小输入输出纹波,可在输入输出端连接一个电容滤波网络,应用电路如图 4 所示。
但应注意选用合适的滤波电容。若电容太大,很可能会造成启动问题。对于每一路输出,在确保安全可靠工作的条
件下,推荐容性负载值详见表 1。
2. EMC 典型推荐电路
见图 5
标注:
输入电压不能超过所规定范围值,否则可能造成永久性不可恢复的损坏;
如没有特殊说明,本手册的参数都在 25℃,湿度 40%~75%,输入标称电压和输出纯电阻模式满负载下测得;
所有指标测试方法均依据本公司企业标准。
中山市易川电子科技有限公司
销售邮箱:sales01@ylptec.com
技术支持邮箱:fae@ylptec.com
6/6
易川科技 WWW.YLPTEC.COM
V1.00
06/2013
