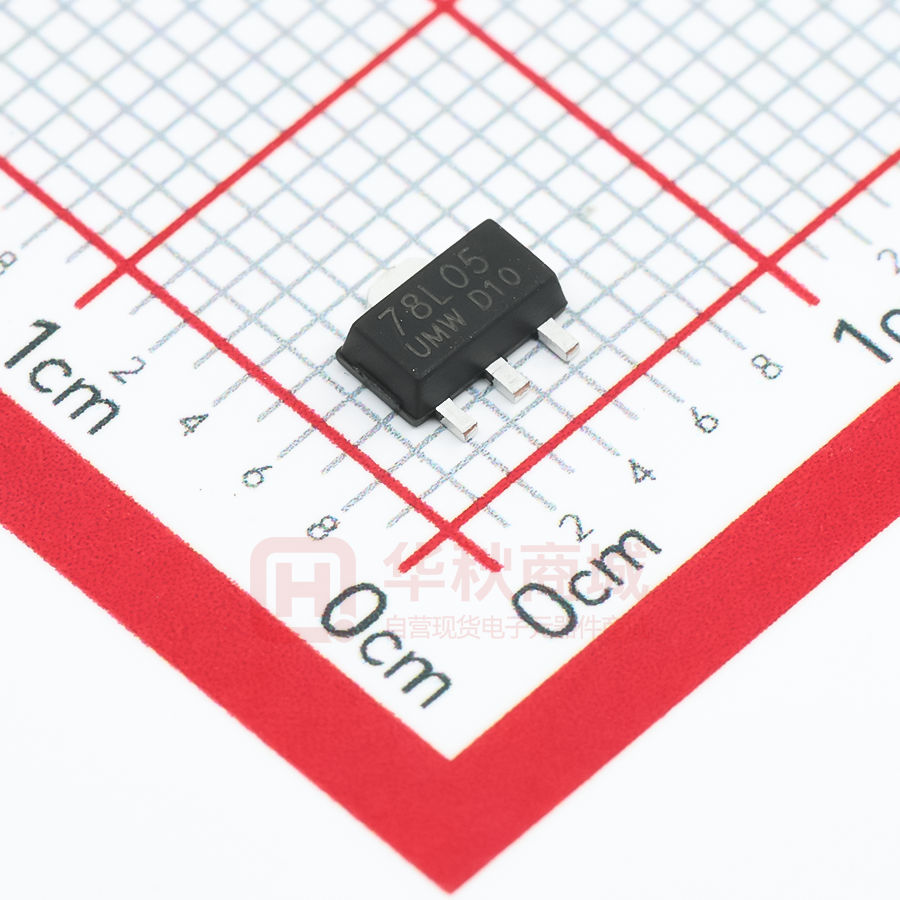

78L05-300

UMW R UMW 78LXX 三端稳压电路—78L XX 概述与特点 78L XX 是输出固定电压的小电流稳压双极型集成电路。 该电路主要特点如下： 最大输出电流 0.30A 可输出电压包括 5V、6V、7V、7.5V、8V、9V、12V、15V、18V、24V 等 内置过热保护回路 内置过载限制回路 内置输出短路保护 封装形式：SOT-89、TO-92 等 功能框图与引出端功能 PIN1 偏置电流 过流保护 启动 基准电压 + - 过 热保 护 PIN3 误差放 大器 PIN2 引出端序号 1 www.umw-ic.com 符号 OUTPUT 功能 输出 2 GND 地 3 INPUT 输入 1 友台半导体有限公司 UMW R UMW 78LXX 最大额定值（若无其它规定，Tamb=25℃） 参数名称 符号 数值 输入电压(5V~18V) 单位 35 VI V 输入电压(24V) 40 工作环境温度 TOPR -20～+120 ℃ 储存温度 TSTG -55～+150 ℃ 输出电流 Io 0.30 A 78L 05 电特性（若有其它规定，VI=10V, Io=0.2A, CI=0.33μF, Co=0.1μF, Tamb=25℃） 参数名称 符号 测试条件 最小 典型 最大 单位 Tj=25℃ 4.92 5.0 5.08 V 4.8 5.0 5.2 V 50 mV Tj=25℃, IO=5mA～300mA 100 mV 100 mV 6.0 mA 8V≤VI≤25V ,IO=150mA 0.8 mA 5mA≤Io≤200mA 0.5 mA 输出电压 VO 负载调整率 △VO 电压调整率 △VO 7.0V≤VI≤25V,IO=150mA 静态电流 Iq1 Tj=25℃ 静态电流变化 △Iq 7.0V≤VI≤20V IO=5mA～200mA Tj=25℃, Io=5mA～200mA 3.2 输出噪声电压 VN 10Hz≤f≤100kHz 40 uV 输出电压温漂 △VO/△T IO=0mA ±0.2 mV/℃ 纹波抑制比 RSRR 8V≤VI≤18V, f=120Hz, Io=100mA,Tj=25℃ 68 dB 峰值输出电流 Imax Tj=25℃ 500 mA 短路电流 ISC Vin=35V 50 mA 低压差 Vi-Vo Tj=25℃,Io=300mA 2.0 V www.umw-ic.com 2 62 友台半导体有限公司 UMW R UMW 78LXX 78L 06 电特性（若有其它规定，VI=11V, Io=0.2A, CI=0.33μF, Co=0.1μF, Tamb=25℃） 参数名称 符号 测试条件 最小 典型 最大 单位 Tj=25℃ 5.91 6.0 6.09 V 5.75 6.0 6.25 V 60 mV Tj=25℃, IO=5mA～300mA 120 mV 120 mV 6.0 mA 9V≤VI≤25V,Io=150mA 0.8 mA 5mA≤Io≤200mA 0.5 mA 输出电压 VO 负载调整率 △VO 电压调整率 △VO 8V≤VI≤25V,IO=150mA 静态电流 Iq1 Tj=25℃ 静态电流变化 △Iq 8.0V≤VI≤21V IO=5mA～200mA Tj=25℃, Io=5mA～200mA 3.2 输出噪声电压 VN 10Hz≤f≤100kHz 45 uV 输出电压温漂 △VO/△T IO=0mA ±0.2 mV/℃ 纹波抑制比 RSRR 9V≤VI≤19.5V, f=120Hz, Io=100mA, Tj=25℃ 80 dB 峰值输出电流 Imax Tj=25℃ 500 mA 短路电流 ISC Vin=35V 50 mA 低压差 Vi-Vo Tj=25℃,Io=300mA 2.0 V www.umw-ic.com 3 59 友台半导体有限公司 UMW R UMW 78LXX 78L 07 电特性（若有其它规定，VI=14V, Io=0.2A, CI=0.33μF, Co=0.1μF, Tamb=25℃） 参数名称 符号 测试条件 最小 典型 最大 单位 Tj=25℃ 6.89 7.0 7.11 V 6.72 7.0 7.29 V 80 mV Tj=25℃, IO=5mA～300mA 160 mV 160 mV 6.0 mA 10.5V≤VI≤25V,Io=150mA 0.8 mA 5mA≤Io≤200mA 0.5 mA 输出电压 VO 负载调整率 △VO 电压调整率 △VO 10.5V≤VI≤25V,IO=150mA 静态电流 Iq1 Tj=25℃ 静态电流变化 △Iq 10.5V≤VI≤23V IO=5mA～200mA Tj=25℃, Io=5mA～200mA 3.2 输出噪声电压 VN 10Hz≤f≤100kHz 52 uV 输出电压温漂 △VO/△T IO=0mA ±0.2 mV/℃ 纹波抑制比 RSRR 11V≤VI≤21V, f=120Hz, Io=100mA,Tj=25℃ 80 dB 峰值输出电流 Imax Tj=25℃ 500 mA 短路电流 ISC Vin=35V 50 mA 低压差 Vi-Vo Tj=25℃,Io=300mA 2.0 V www.umw-ic.com 4 59 友台半导体有限公司 UMW R UMW 78LXX 78L 75 电特性（若有其它规定，VI=14V, Io=0.2A, CI=0.33μF, Co=0.1μF, Tamb=25℃） 参数名称 符号 测试条件 最小 典型 最大 单位 Tj=25℃ 7.38 7.5 7.62 V 7.19 7.5 7.81 V 80 mV Tj=25℃, IO=5mA～300mA 160 mV 160 mV 6.0 mA 10.5V≤VI≤25V,Io=150mA 0.8 mA 5mA≤Io≤200mA 0.5 mA 输出电压 VO 负载调整率 △VO 电压调整率 △VO 10.5V≤VI≤25V,IO=150mA 静态电流 Iq1 Tj=25℃ 静态电流变化 △Iq 10.5V≤VI≤23V IO=5mA～200mA Tj=25℃, Io=5mA～200mA 3.2 输出噪声电压 VN 10Hz≤f≤100kHz 52 uV 输出电压温漂 △VO/△T IO=0mA ±0.2 mV/℃ 纹波抑制比 RSRR 11V≤VI≤21V, f=120Hz, Io=100mA,Tj=25℃ 80 dB 峰值输出电流 Imax Tj=25℃ 500 mA 短路电流 ISC Vin=35V 50 mA 低压差 Vi-Vo Tj=25℃,Io=300mA 2.0 V www.umw-ic.com 5 59 友台半导体有限公司 UMW R UMW 78LXX 78L 08 电特性（若有其它规定，VI=14V, Io=0.2A, CI=0.33μF, Co=0.1μF, Tamb=25℃） 参数名称 符号 测试条件 最小 典型 最大 单位 Tj=25℃ 7.88 8.0 8.12 V 7.67 8.0 8.33 V 80 mV Tj=25℃, IO=5mA～300mA 160 mV 160 mV 6.0 mA 10.5V≤Io≤25V,Io=150mA 0.8 mA 5mA≤Io≤200mA 0.5 mA 输出电压 VO 负载调整率 △VO 电压调整率 △VO 10.5V≤VI≤25V,Io=150mA 静态电流 Iq1 Tj=25℃ 静态电流变化 △Iq 10.5V≤VI≤23V IO=5mA～200mA Tj=25℃, Io=5mA～200mA 3.2 输出噪声电压 VN 10Hz≤f≤100kHz 52 uV 输出电压温漂 △VO/△T IO=0mA ±0.2 mV/℃ 纹波抑制比 RSRR 11.5V≤VI≤21.5V, f=120Hz, Io=100mA,Tj=25℃ 80 dB 峰值输出电流 Imax Tj=25℃ 500 mA 短路电流 ISC Vin=35V 50 mA 低压差 Vi-Vo Tj=25℃,Io=300mA 2.0 V www.umw-ic.com 6 56 友台半导体有限公司 UMW R UMW 78LXX 78L 09 电特性（若有其它规定，VI=15V, Io=0.2A, CI=0.33μF, Co=0.1μF, Tamb=25℃） 参数名称 符号 测试条件 最小 典型 最大 单位 Tj=25℃ 8.86 9.0 9.14 V 8.63 9.0 9.37 V 90 mV Tj=25℃, IO=5mA～300mA 180 mV 180 mV 6.0 mA 11.5V≤Io≤25V,Io=150mA 0.8 mA 5mA≤Io≤200mA 0.5 mA 输出电压 VO 负载调整率 △VO 电压调整率 △VO 11.5V≤VI≤25V,Io=150mA 静态电流 Iq1 Tj=25℃ 静态电流变化 △Iq 11.5V≤VI≤23V IO=5mA～200mA Tj=25℃, Io=5mA～200mA 3.2 输出噪声电压 VN 10Hz≤f≤100kHz 52 uV 输出电压温漂 △VO/△T IO=0mA ±0.2 mV/℃ 纹波抑制比 RSRR 12.5V≤VI≤22.5V, f=120Hz, Io=100mA,Tj=25℃ 80 dB 峰值输出电流 Imax Tj=25℃ 500 mA 短路电流 ISC Vin=35V 50 mA 低压差 Vi-Vo Tj=25℃,Io=300mA 2.0 V www.umw-ic.com 7 56 友台半导体有限公司 UMW R UMW 78LXX 78L 12 电特性（若有其它规定，VI=19V, Io=0.2A, CI=0.33μF, Co=0.1μF, Tamb=25℃） 参数名称 符号 测试条件 最小 典型 最大 单位 Tj=25℃ 11.82 12.0 12.18 V 11.5 12.0 12.5 V 120 mV Tj=25℃, IO=5mA～300mA 240 mV 240 mV 6.0 mA 15V≤VI≤30V, Io=150mA 0.8 mA 5mA≤Io≤200mA 0.5 mA 输出电压 VO 负载调整率 △VO 电压调整率 △VO 14.5V≤VI≤30V, Io=150mA 静态电流 Iq1 Tj=25℃ 静态电流变化 △Iq 14.5V≤VI≤27V IO=5mA～200mA Tj=25℃, Io=5mA～200mA 3.2 输出噪声电压 VN 10Hz≤f≤100kHz 75 uV 输出电压温漂 △VO/△T IO=0mA ±0.3 mV/℃ 纹波抑制比 RSRR 15V≤VI≤25V, f=120Hz, Io=100mA,Tj=25℃ 80 dB 峰值输出电流 Imax Tj=25℃ 500 mA 短路电流 ISC Vin=35V 50 mA 低压差 Vi-Vo Tj=25℃,Io=300mA 2.0 V www.umw-ic.com 8 55 友台半导体有限公司 UMW R UMW 78LXX 78L 15 电特性（若有其它规定，VI=23V, Io=0.2A, CI=0.33μF, Co=0.1μF, Tamb=25℃） 参数名称 符号 测试条件 最小 典型 最大 单位 Tj=25℃ 14.77 15.0 15.23 V 14.4 15.0 15.6 V 150 mV Tj=25℃, IO=5mA～300mA 300 mV 300 mV 6.0 mA 17.5V≤Io≤30V,Io=150mA 0.8 mA 5mA≤Io≤200mA 0.5 mA 输出电压 VO 负载调整率 △VO 电压调整率 △VO 17.5V≤VI≤30V,Io=150mA 静态电流 Iq1 Tj=25℃ 静态电流变化 △Iq 17.5V≤VI≤30V IO=5mA～200mA Tj=25℃, Io=5mA～200mA 3.2 输出噪声电压 VN 10Hz≤f≤100kHz 52 uV 输出电压温漂 △VO/△T IO=0mA ±0.3 mV/℃ 纹波抑制比 RSRR 18.5V≤VI≤28.5V, f=120Hz, Io=100mA,Tj=25℃ 80 dB 峰值输出电流 Imax Tj=25℃ 500 mA 短路电流 ISC Vin=35V 50 mA 低压差 Vi-Vo Tj=25℃,Io=300mA 2.0 V www.umw-ic.com 9 56 友台半导体有限公司 UMW R UMW 78LXX 78L 18 电特性（若有其它规定，VI=27V, Io=0.2A, CI=0.33μF, Co=0.1μF, Tamb=25℃） 参数名称 符号 输出电压 VO 负载调整率 △VO 电压调整率 △VO 静态电流 Iq1 静态电流变化 △Iq 测试条件 最小 典型 最大 单位 Tj=25℃ 17.73 18.0 18.27 V 17.68 18.0 18.73 V 180 mV Tj=25℃, IO=5mA～300mA 360 mV 21V≤VI≤33V, Io=150mA Tj=25℃ 360 mV 6.5 mA 21V≤VI≤33V, Io=150mA 0.8 mA 5mA≤Io≤200mA 0.5 mA 21V≤VI≤33V IO=5mA～200mA Tj=25℃, Io=5mA～200mA 3.2 输出噪声电压 VN 10Hz≤f≤100kHz 100 uV 输出电压温漂 △VO/△T IO=0mA ±0.3 mV/℃ 纹波抑制比 RSRR 22V≤VI≤32V, f=120Hz, Io=100mA ,Tj=25℃ 70 dB 峰值输出电流 Imax Tj=25℃ 500 mA 短路电流 ISC Vin=35V 50 mA 低压差 Vi-Vo Tj=25℃,Io=300mA 2.0 V www.umw-ic.com 10 53 友台半导体有限公司 UMW R UMW 78LXX 78L 24 电特性（若有其它规定，VI=33V, Io=0.2A, CI=0.33μF, Co=0.1μF, Tamb=25℃） 参数名称 符号 输出电压 VO 负载调整率 △VO 电压调整率 △VO 静态电流 Iq1 静态电流变化 △Iq 测试条件 最小 典型 最大 单位 Tj=25℃ 23.64 24.0 24.36 V 23.0 24.0 25.0 V 240 mV Tj=25℃, IO=5mA～300mA 480 mV 27V≤VI≤38V, Io=150mA Tj=25℃ 480 mV 7.0 mA 27V≤VI≤38V, Io=150mA 0.8 mA 5mA≤Io≤200mA 0.5 mA 27V≤VI≤38V IO=5mA～200mA Tj=25℃, Io=5mA～200mA 3.2 输出噪声电压 VN 10Hz≤f≤100kHz 170 uV 输出电压温漂 △VO/△T IO=0mA ±0.5 mV/℃ 纹波抑制比 RSRR 28V≤VI≤38V,f=120Hz, Io=200mA ,Tj=25℃ 70 dB 峰值输出电流 Imax Tj=25℃ 500 mA 短路电流 ISC Vin=35V 50 mA 低压差 Vi-Vo Tj=25℃,Io=300mA 2.0 V www.umw-ic.com 11 50 友台半导体有限公司 UMW R UMW 78LXX 应用电路 Vin Vin Vout Vout GND Cin 0.33uF Cout 0.1uF 封装外形图 TO-92: www.umw-ic.com 12 友台半导体有限公司 UMW R UMW 78LXX SOT-89: www.umw-ic.com 13 友台半导体有限公司
