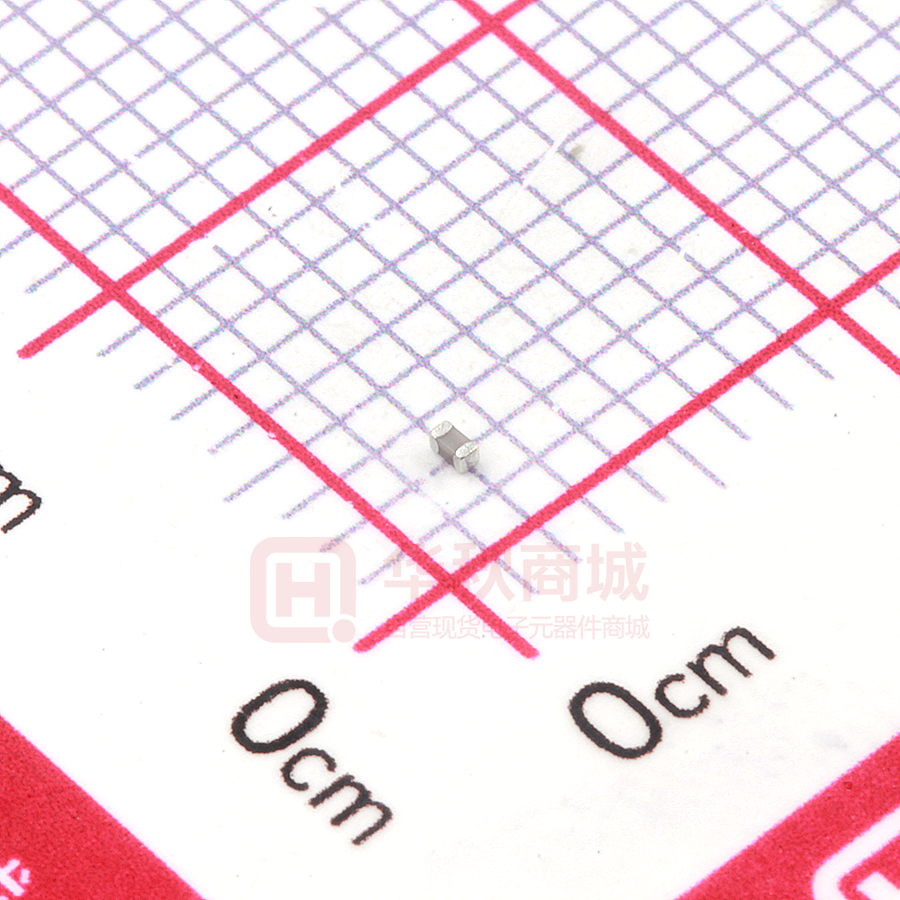

TCC0402COG0R5C500AT

承 认 书 SPECIFICATION FOR APPROVAL 客户名称： CUSTOMER： 产品名称 PARTNAME： 多层片式瓷介电容器 Multilayer Chip Ceramic Capacitor 产品规格 通用系列 SPECIFICATION： 承认书编号 APPROVAL SHEET NO.： 发出日期 ISSUED DATE： DRAAW108F/0-2015 制造 MANUFACTURER 批准 APPROVED 审核 CHECKED 客户 CUSTOMER 经办 PREPARED 批准 APPROVED 审核 CHECKED 经办 PREPARED 潮州三环（集团）股份有限公司 地址：中国广东省潮州市凤塘三环工业城 电话：86-768-6855932 传真：86-768-6855921 网址：HTTP：//WWW.CCTC.CC 0 文件编号 DRAAW108F/0-2015 页数 44 文件名称 多层片式陶瓷电容器(产品承认书) 制订日期 2012.01 版数 制定、修订日期 页数 制定、修订内容 登记者 B/0 2012-01-11 38 新制定 方千军 B/1 2012-08-11 36 增加 2225、1808 尺寸的载带尺寸 王彬彬 C/0 2013-01-10 39 换版 王彬彬 D/0 2014-01-06 39 更新 SGS 报告 王彬彬 E/0 2014-05-06 44 换版 张国信 F/0 2015-02-10 44 换版 张国信 1 产 品 标 准 书 编 号 Document No. DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 目录 1. 电容器及介质分类............................................................................................................ 3 2．产品结构........................................................................................................................... 4 3．产品规格型号命名规则................................................................................................... 5 4. 产品容量范围.................................................................................................................... 6 0402（1005）尺寸 ............................................................................................................................................................ 6 0603（1608）尺寸 ............................................................................................................................................................ 8 0805（2012）尺寸 ......................................................................................................................................................... 10 1206（3216) 尺寸.......................................................................................................................................................... 12 1210（3225）尺寸 ......................................................................................................................................................... 14 1808（4520）--1812（4532）尺寸 .............................................................................................................................. 15 2220（5750）--2225（5764）尺寸 .............................................................................................................................. 16 5. 产品尺寸.......................................................................................................................... 17 6. 技术要求和测试条件...................................................................................................... 18 7. 产品包装.......................................................................................................................... 29 8. MLCC 使用注意事项 ...................................................................................................... 34 2 产 品 标 准 书 编 号 SPECIFICATIONFOR APPROVAL Document No. DRAAW108F/0-2015 1. 电容器及介质分类 Types of Capacitor and Dielectric Material ※COG：此类介质材料的电容器为Ⅰ类电容器, 包括常规、中高压 COG 产品。此类产品电性能稳定，几乎不随 温度、电压和时间的变化而变化。适用于低损耗，稳定性要求高的电路中，如滤波器、谐振器和计时电路中。 ※COG： The capacitor of this kind dielectric material is considered as ClassⅠcapacitor, including general capacitor and high frequency COG capacitor。The electrical properties of COG capacitor are the most stable one and have little change with temperature, voltage and time. They are suited for applications where low-losses and high-stability are required, such as filters, oscillators, and timing circuits. ※X7R、X5R：此类介质材料的电容器为Ⅱ类电容器，具有较高的介电常数，容量比Ⅰ类电容器高，具有较稳定 的温度特性，适用于容量范围广，稳定性要求不高的电路中，如隔直、耦合、旁路、鉴频等电路中。 ※ X7R、X5R： material is a kind of material has high dielectric constant. The capacitor made of this kind material is considered as Class Ⅱ capacitor whose capacitance is higher than that of class Ⅰ. These capacitors are classified as having a semi-stable temperature characteristic and used over a wide temperature range, such in these kinds of circuits, DC-blocking, decoupling, bypassing, frequency discriminating etc. ※Y5V：此类介质材料的电容器为Ⅱ类电容器，是所有电容器中介电常数最大的电容器，但其容量稳定性较差， 对温度、电压等条件较敏感，适用于要求大容量，温度变化不大的电路中。 ※Y5V：The capacitor made of this kind of material is the highest dielectric constant of all ceramic capacitors. They are used over a moderate temperature range in application where high capacitance is required because of its unstable temperature coefficient, but where moderate losses and capacitance changes can be tolerated. Its capacitance and dissipation factors are sensible to measuring conditions, such as temperature and voltage, etc 3 产 品 标 准 书 SPECIFICATIONFOR APPROVAL 2．产品结构 Document No. 编 号 DRAAW108F/0-2015 Product Frame 序号 名称 1 陶瓷介质 2 内电极 3 外电极 4 镍层 5 锡层 4 产 品 标 准 书 编 号 Document No. DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 3．产品规格型号命名规则 General Product Parts Numbering System (例) (example) TCC 陶瓷电容 器代号 0805 Y5V 尺 寸 Chip Size 电容值 规格 Type=L×W Capacitance Code of 0402=1.00×0.50mm Ceramic 0603=1.60×0.80mm Capacitor 105 105=10×10 5 M 500 D T 容量容差 厚 度 Capacitance Thickness Tolerance A:0.5±0.05mm A=±0.05pF B:0.60±0.10mm B=±0.1pF C:0.80±0.10mm C=±0.25pF D:0.85±0.10mm D=±0.5pF E:1.00±0.10mm 1808=4.50×2.00mm F=±1.0% F:1.25±0.20mm 1812=4.50×3.20mm G=±2.0% H:1.6±0.20mm 2220=5.70×5.00mm J=±5.0% G:2.0±0.20mm 2225=6.40×5.70 mm K=±10% M:2.5±0.30mm =1000,000pF 5 0805=2.00×1.25mm 1206=3.20×1.60mm 1210=3.20×2.50mm 5 表示 10 Two significant digits followed by no. of zero M=±20% Z=-20/+80% 温度特性 Dielectrics COG, X7R , X5R, Y5V 额定电压 Rated Voltage 6R3=6.3VDC 100=10VDC 160=16VDC 250=25VDC 包 装 Packing B: 袋散装 B: bulk packaging in a bag T: 编带 500=50VDC T: tape carrier 101=100VDC packaging 201=200VDC 251=250VDC 501=500VDC 102=1000VDC 202=2000VDC 5 产 品 标 准 书 编 号 Document No. DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 4. 产品容量范围 Product Capacitance Range 0402（1005）尺寸 ( COG系列 X7R系列 ) Cp VDC 50 25 50 25 16 10 6.3 50 X5R系列 25 16 10 0R5 1R0 2R0 3R0 4R0 5R0 6R0 7R0 8R0 9R0 100 120 150 180 200 220 270 300 330 390 470 560 680 820 101 121 151 181 201 221 271 331 391 471 561 681 821 102 A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A 6.3 50 Y5V系列 25 16 10 A A A A A A A A A A A A A A A A A A 6.3 A 6 产 品 标 准 书 DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL COG系列 Cp VDC 152 182 222 272 332 472 562 103 153 183 223 273 333 393 473 563 683 104 154 184 224 274 334 474 684 105 50 25 Document No. 编 号 X7R系列 X5R系列 Y5V系列 50 25 16 10 6.3 50 25 16 10 6.3 50 25 16 10 6.3 A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A 容量容差: COG(0.5pF~4.9pF): B/C；COG(5.0pF~9.9pF): D；COG(≥10pF): F(±1%), G(±2%), J(±5%),K(±10%) X7R/X5R: J(±5.0%)；K(±10%)；M(±20%) Y5V: M(±20%)；Z(-20,+80%) 厚度： A：0.50±0.05mm ； 以上容量仅供参考，具体容量取决于使用要求。 Tolerance: COG(0.5pF~4.9pF): C COG(5.0pF~9.9pF): D；COG(≥10pF): F(±1%), G(±2%), J(±5%) X7R/X5R: J(±5.0%)；K(±10%)；M(±20%) Y5V: M(±20%)；Z(-20,+80%) Thickness: A：0.50±0.10mm ； Above capacitance for reference only, actual cap. Range depends on the standard products. 7 产 品 标 准 书 编 号 Document No. DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 0603(1608)尺寸 0603(1608) COG系列 Cp VDC 50 0R5 1R0 2R0 3R0 4R0 5R0 6R0 7R0 8R0 9R0 100 120 150 180 200 220 270 300 330 390 470 560 680 820 101 121 151 181 201 221 271 331 391 471 561 681 821 102 c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c X7R系列 X5R系列 Y5V系列 25 50 25 16 10 6.3 50 25 16 10 6.3 50 25 16 10 c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c 8 产 品 标 准 书 编 号 Document No. DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 0603(1608) COG系列 X7R系列 X5R系列 Y5V系列 Cp VDC 50 25 50 25 16 10 6.3 50 25 16 10 6.3 50 25 16 10 152 c 182 c c 222 c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c 272 332 472 562 682 103 153 183 223 273 333 393 473 563 683 104 154 184 224 274 334 474 684 105 225 475 106 c c 容量容差: COG(0.5pF~4.9pF): B/C；COG(5.0pF~9.9pF): D；COG(≥10pF): F(±1%), G(±2%), J(±5%),K(±10%) X7R/X5R: J(±5.0%)；K(±10%)；M(±20%)；Y5V: M(±20%)；Z(-20,+80%) 厚度： C：0.80±0.1mm ；以上容量仅供参考，具体容量取决于使用要求。 Tolerance: COG(0.5pF~4.9pF): C COG(5.0pF~9.9pF): D；COG(≥10pF): F(±1%), G(±2%), J(±5%) X7R/X5R: J(±5.0%)；K(±10%)；M(±20%)；Y5V: M(±20%)；Z(-20,+80%) Thickness: C：0.80±0.1mm ； Above capacitance for reference only, actual cap. Range depends on the standard products. 9 产 品 标 准 书 Document No. 编 号 DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 0805(2012)尺寸 0805（2012） COG 系列 Cp V DC 50 25 16 X7R系列 X5R系列 Y5V系列 50 25 16 10 6.3 50 25 16 10 6.3 0R5 B B B 1R0 B B B 2R0 B B B 3R0 B B B 4R0 B B B 5R0 B B B 6R0 B B B 7R0 B B B 8R0 B B B 9R0 B B B 100 B B B 120 B B B 150 B B B 180 B B B 200 B B B 220 B B B 270 B B B 300 B B B 330 B B B 390 B B B 470 B B B 560 B B B 680 B B B 820 B B B 101 B B B 121 B B B 151 B B B 181 B B B 201 B B B 221 B B B B B B B B B B B B B 271 B B B B B B B B B B B B B 331 B B B B/D B/D B/D B/D B/D B/D B/D B/D B/D B/D 391 B B B B/D B/D B/D B/D B/D B/D B/D B/D B/D B/D 471 B B B B/D B/D B/D B/D B/D B/D B/D B/D B/D B/D 561 B B B B B/D B/D B/D B/D B/D B/D B/D B/D B/D B/D 681 B B B/D B/D B/D B/D B/D B/D B/D B/D B/D B/D 821 B B B B/D B/D B/D B/D B/D B/D B/D B/D B/D B/D 102 B B B B/D B/D B/D B/D B/D B/D B/D B/D B/D B/D 50 25 16 10 6.3 D D D D D 10 产 品 标 准 书 Document No. 编 号 DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 0805（2012） COG 系列 Cp V DC 50 X7R系列 25 16 X5R系列 10 6.3 50 25 16 Y5V系列 25 16 50 10 6.3 50 25 16 10 6.3 152 B B B B/D B/D B/D B/D B/D B/D B/D B/D B/D B/D D D D D D 182 B B B B/D B/D B/D B/D B/D B/D B/D B/D B/D B/D D D D D D 222 B B B B/D B/D B/D B/D B/D B/D B/D B/D B/D B/D D D D D D 272 B B/D B/D B/D B/D B/D B/D B/D B/D B/D B/D D D D D D B B 332 D D D D D D D D D D D D D D D D D 472 D D D D D D D D D D D D D D D D D 562 D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D 103 D D D D D D D D D D D D D D D 153 D D D D D D D D D D D D D D D 183 D D D D D D D D D D D D D D D 223 D D D D D D D D D D D D D D D 273 D D D D D D D D D D D D D D D 333 D D D D D D D D D D D D D D D 393 D D D D D D D D D D D D D D D 473 D D D D D D D D D D D D D D D 563 D D D D D D D D D D D D D D D 683 D D D D D D D D D D D D D D D 104 D D D D D D D D D D D D D D D 154 D D D D D D D D D D 682 D D D D D 184 D D D D D D D D D D D D D D D 224 D/F D D D D D/F D D D D D/F D D D D 274 D/F D D D D D/F D D D D D/F D D D D 334 D/F D D D D D/F D D D D D/F D D D D 474 D/F D/F D/F D D D/F D/F D/F D D D/F D/F D/F D D D D/F D/F D D D D/F D/F D D/F D/F D D/F D/F 684 D D/F D/F 105 D D/F D/F D D D D 225 F F F F F F F F 475 F F F F F F F F F F F F F F F F F F 106 226 476 F F D D D D D D F F F F F F F F F F 容量容差: COG(0.5pF~4.9pF): B/C；COG(5.0pF~9.9pF): D；COG(≥10pF): F(±1%), G(±2%), J(±5%),K(±10%) X7R/X5R: J(±5.0%)；K(±10%)；M(±20%)；Y5V: M(±20%)；Z(-20,+80%) 厚度： B：0.60±0.1mm 、D：0.85±0.1mm、F：1.25±0.2mm；以上容量仅供参考，具体容量取决于使用要求。 Tolerance: COG(0.5pF~4.9pF): C COG(5.0pF~9.9pF): D；COG(≥10pF): F(±1%), G(±2%), J(±5%) X7R/X5R: J(±5.0%)；K(±10%)；M(±20%)；Y5V: M(±20%)；Z(-20,+80%) Thickness: B：0.60±0.1mm 、D：0.85±0.1mm、F：1.25±0.2mm； Above capacitance for reference only, actual cap. Range depends on the standard products. 11 产 品 标 准 书 Document No. 编 号 DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 1206(3216)尺寸 1206（3216） COG系列 X7R系列 Cp V DC 50 25 16 0R5 D D D 1R0 D D D 2R0 D D D 3R0 D D D 4R0 D D D 5R0 D D D 6R0 D D D 7R0 D D D 8R0 D D D 9R0 D D D 100 D D D 120 D D D 150 D D D 180 D D D 200 D D D 220 D D D 270 D D D 300 D D D 330 D D D 390 D D D 470 D D D 560 D D D 680 D D D 820 D D D 101 D D D 121 D D D 151 D D D 181 D D D 201 D D D 221 D D 271 D 331 D 391 X5R系列 Y5V系列 50 25 16 10 6.3 50 25 16 10 6.3 D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D 471 D D D D D D D D D D D D D 561 D D D D D D D D D D D D D 681 D D D D D D D D D D D D D 821 D D D D D D D D D D D D D 102 D D D D D D D D D D D D D 50 25 16 10 6.3 D D D D D 12 产 品 标 准 书 Document No. 编 号 DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 1206（3216） COG系列 X7R系列 X5R系列 Y5V系列 Cp V DC 50 25 16 50 25 16 10 6.3 50 25 16 10 6.3 50 25 16 10 6.3 152 D D D D D D D D D D D D D D D D D D 182 D D D D D D D D D D D D D D D D D D 222 D D D D D D D D D D D D D D D D D D 272 D D D D D D D D D D D D D D D D D D 332 D D D D D D D D D D D D D D D D D D 472 D D D D D D D D D D D D D D D D D D 562 D D D D D D D D D D D D D D D D D D 682 D D D D D D D D D D D D D D D D D 103 F F D D D D D D D D D D D D D D D 153 D D D D D D D D D D D D D D D 183 D D D D D D D D D D D D D D D 223 D D D D D D D D D D D D D D D 273 D D D D D D D D D D D D D D D 333 D D D D D D D D D D D D D D D 393 D D D D D D D D D D D D D D D 473 D D D D D D D D D D D D D D D 563 D D D D D D D D D D D D D D D 683 D D D D D D D D D D D D D D D 104 D D D D D D D D D D D D D D D 154 D D D D D D D D D D D D D D D 184 D D D D D D D D D D D D D D D 224 D D D D D D D D D D D D D D D 274 D D D D D D D D D D D D D D D 334 D D D D D D D D D D D D D D D 474 F F F F F F F F F F F F F F F 684 F/H F F F F F/H F F F F F F F F F 105 F/H /H * F F F F F/H /H * F F F F F F F F F 205 E E E 225 F F F 475 106 F H/H * H/H * H/H * H/H * * * H/H H/H H/H * E E E F F F E F H/H * H/H * H/H * H/H * * * H/H H/H H/H * 226 H/H * H/H * H/H * H/H * 476 H/H * H/H * E E E F F F F F F F F F F F H/H * H/H * 容量容差: COG(0.5pF~4.9pF): B/C；COG(5.0pF~9.9pF): D；COG(≥10pF): F(±1%), G(±2%), J(±5%),K(±10%) X7R/X5R: J(±5.0%)；K(±10%)；M(±20%)；Y5V: M(±20%)；Z(-20,+80%) 厚度： D：0.85±0.1mm、E：1.00±0.1mm、F：1.25±0.2mm、H：1.60±0.2mm、1.60±0.3*mm；以上容量仅供 参考，具体容量取决于使用要求。 Tolerance: COG(0.5pF~4.9pF): C ;COG(5.0pF~9.9pF): D；COG(≥10pF): F(±1%), G(±2%), J(±5%) X7R/X5R: J(±5.0%)；K(±10%)；M(±20%)；Y5V: M(±20%)；Z(-20,+80%) Thickness: D：0.85±0.1mm、E：1.00±0.1mm、F：1.25±0.2mm、H：1.60±0.2mm、1.60±0.3*mm； Above capacitance for reference only, actual cap. Range depends on the standard products. 13 产 品 标 准 书 Document No. 编 号 DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 1210(3225)尺寸 1210（3225） COG系列 Cp VDC 50 101 D D D D D D D D D D D D D D D D D D D 121 151 181 201 221 271 331 391 471 561 681 821 102 152 182 222 272 332 474 684 105 225 475 106 226 476 107 X7R系列 X5R系列 Y5V系列 50 25 16 10 6.3 50 25 16 10 6.3 50 25 16 10 6.3 G H H H G H H H H/G M G H H H H G M G H H H H M M M G H H H H M M M G H H H G H H H H/G M G H H H H G M G H H H H M M M G H H H H M M M G H H H G H H H H/G M G H H H H G M G H H H H M M M G H H H H M M M M M M 容量容差： COG(≥10pF): F(±1%), G(±2%), J(±5%),K(±10%)；X7R/X5R：J(±5.0%)；K(±10%)；M(±20%)； Y5V: M(±20%)；Z(-20,+80%) 厚度： D：0.85±0.1mm、F：1.25±0.2mm、H：1.60±0.2mm、G：2.00±0.20mm 、M：2.50±0.30mm； 以上容量仅供参考，具体容量取决于使用要求。 Tolerance： COG(≥10pF): F(±1%), G(±2%), J(±5%)；X7R/X5R: J(±5.0%)；K(±10%)；M(±20%)； Y5V: M(±20%)；Z(-20,+80%) Thickness: D：0.85±0.1mm、F：1.25±0.2mm、H：1.60±0.2mm 、G：2.00±0.20mm M：2.50±0.30mm； Above capacitance for reference only, actual cap. Range depends on the standard products. 14 产 品 标 准 书 Document No. 编 号 DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 1808(4520)-1812（4532）尺寸 1808(4520) COG系列 Cp VDC 50 101 F F F F F F F F F F F F F F F F 121 151 181 201 221 271 331 391 471 561 681 821 102 222 332 1812(4532) Y5V系列 50 25 COG 系列 16 Cp VDC 50 101 D D D D D D D D D D D D D D 121 151 181 201 221 271 331 391 471 561 681 821 102 474 684 104 105 224 225 474 475 105 106 225 F H 226 H 107 475 106 F F H 476 X7R系列 50 25 16 X5R系列 50 25 Y5V系列 16 50 25 16 F F F F F F G/H G/H G/H G/H G/H G/H G G G G G G F/H F/H F/H F/H F/H F/H F/H F/H F/H G G G G G G G G G G M G M G M M M M M 容量容差： COG(≥10pF): F(±1%), G(±2%), J(±5%),K(±10%)；X7R：J(±5.0%)；K(±10%)；M(±20%)； Y5V: M(±20%)；Z(-20,+80%) 厚度： D：0.85±0.1mm、F：1.25±0.2mm、H：1.60±0.2mm 、G：2.00±0.20mm M：2.50±0.30mm； 以上容量仅供参考，具体容量取决于使用要求。 Tolerance： COG(≥10pF): F(±1%), G(±2%), J(±5%)；X7R: J(±5.0%)；K(±10%)；M(±20%)； Y5V: M(±20%)；Z(-20,+80%) Thickness: D：0.85±0.1mm、F：1.25±0.2mm、H：1.60±0.2mm 、G：2.00±0.20mm M：2.50±0.30mm； Above capacitance for reference only, actual cap. Range depends on the standard products. 15 产 品 标 准 书 编 号 Document No. DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 2220(5750)- 2225(5764)尺寸 2220(5750) COG 系列 X7R系列 Cp VDC 50 101 E E E E E E E E E E E E E E E 121 151 181 201 221 271 331 391 471 561 681 821 102 222 50 25 2225(5764) X5R系列 50 25 50 Y5V系列 COG 系列 25 50 16 Cp VDC 474 684 105 155 225 475 106 50 25 225 M M 475 M M 101 472 E E E E E E E E E E E E E E E E E 562 E 103 E E E E E 121 151 181 201 221 271 331 391 471 561 681 821 102 222 334 332 F/H /G F/H /G M H M G G F/H F/H/ F/H/ /G G G F/H F/H/ F/H/ /G G G M M M H H H M M M M G M M G M 226 223 G G G M 476 107 G G G M M Y5V系列 G G G M M 333 M 106 473 563 M 容量容差： COG(≥10pF): F(±1%), G(±2%), J(±5%),K(±10%)；X7R：J(±5.0%)；K(±10%)；M(±20%)； Y5V: M(±20%)；Z(-20,+80%) 厚度：E：1.00±0.1mm、F：1.25±0.2mm 、H：1.60±0.20mm、G：2.00±0.20mm 、M：2.50±0.30mm； 以上容量仅供参考，具体容量取决于使用要求。 Tolerance： COG(≥10pF): F(±1%), G(±2%), J(±5%)；X7R: J(±5.0%)；K(±10%)；M(±20%)； Y5V: M(±20%)；Z(-20,+80%) Thickness: E：1.00±0.1mm、F：1.25±0.2mm 、H：1.60±0.20mm、G：2.00±0.20mm 、M：2.50±0.30mm； Above capacitance for reference only, actual cap. Range depends on the standard products. 16 产 品 标 准 书 Document No. 编 号 DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 5. 产品尺寸 Dimensions e  L  g  W e  T 规格：0402、0603、0805、1206、1210、1808、1812、2220、2225。 Chip Size：0402,0603,0805,1206,1210,1808,1812 ,2220 and 2225 规格 L W e g min T Type (mm) (mm) (mm) (mm) (mm) 0402 1.00±0.05 0603 1.60±0.10 0.80±0.10 0805 2.00±0.10 1.25±0.10 0805 *1 1206 1206 *1 1210 1210 *1 1808 1808 *1 1812 1812 *1 *1 2.00±0.20 3.20±0.20 *1 3.20±0.30 3.20±0.30 *1 3.20±0.40 4.50±0.30 *1 4.50±0.40 4.50±0.30 *1 4.50±0.40 0.15~0. 0.50±0.05 —— —— —— —— —— 0.80±0.10 —— —— —— —— —— 0.7 0.60±0.10 0.85±0.10 1.25±0.20 —— —— —— 0.2~0.7 0.7 0.60±0.10 0.85±0.10 1.25±0.20 —— —— —— 0.3~0.8 1.6 0.85±0.10 1.00±0.10 1.25±0.20 1.60±0.20 —— —— —— —— 0.4 0.50±0.05 0.2~0.5 0.5 0.2~0.7 3 *1 1.25±0.20 1.60±0.20 *1 *1 1.60±0.30 0.3~0.8 1.6 0.85±0.10 1.00±0.10 1.25±0.20 2.5±0.20 0.3~0.8 1.6 0.85±0.10 1.25±0.20 1.60±0.20 2.00±0.20 2.50±0.30 —— 0.3~0.8 1.6 0.85±0.10 1.25±0.20 1.60±0.20 2.00±0.20 2.50±0.30 —— 0.3~1.5 2.5 1.25±0.20 1.60±0.20 —— —— —— —— 0.3~1.5 2.5 1.25±0.20 1.60±0.20 —— —— —— —— 0.3~1.5 2.5 0.85±0.10 1.00±0.10 1.25±0.20 1.60±0.20 2.00±0.20 2.50±0.30 0.3~1.5 2.5 0.85±0.10 1.00±0.10 1.25±0.20 1.60±0.20 2.00±0.20 2.50±0.30 *1 2.5±0.30 2.0±0.20 *1 2.0±0.25 3.2±0.30 *1 3.2±0.40 1.60±0.30 2220 5.70±0.40 5.0±0.40 0.3~1.1 3.5 1.00±0.10 1.25±0.20 1.60±0.20 2.00±0.20 2.50±0.30 2225 5.70±0.40 6.4±0.40 0.3~1.1 3.5 1.00±0.10 2.00±0.20 2.50±0.30 —— —— *1 标识该规格型号标识为 1uF 以上规格产品尺寸。 17 产 品 标 准 书 编 号 DRAAW108F/0-2015 SPECIFICATIONFOR APPROVAL 6. 技术要求和测试条件 Document No. Specification and Test Condition 6.1 外观 Appearance 类型 Dielectrics 技术要求 Specification 测试条件 Testing Condition 无损伤或异常 目视检查 No defects or abnormalities Visual inspection. COG/X7R/X5R/Y5V 6.2 尺寸 Dimensions 类型 Dielectrics 技术要求 Specification 测试条件 Testing Condition 在要求的范围内 用千分尺 Within the specified dimensions Using calipers on micrometer COG/X7R/X5R/Y5V 6.3 容量 Capacitance 类型 Dielectrics 技术要求 Specification 在要求的容值容差范围内 COG Within the specified tolerance A:±0.05pF;B:±0.1pF;C:±0.25pF; 测试条件 Testing Condition 1.0±0.2Vrms, 1MHz±10% (C>1000 pF, 1.0±0.2Vrms, 1KHz±10%，) D:±0.5pF;J: ±5% X7R/X5R 在要求的容值容差范围内 1.0±0.2Vrms, 1KHz±10% Within the specified tolerance （Cp＞10uF,0.5±0.1Vrms,120±24Hz） J: ±5%；K: ±10%； M: ±20% Y5V 在要求的容值容差范围内 1.0±0.2Vrms, 1KHz±10% Within the specified tolerance （Cp＞10uF,0.5±0.1Vrms,120±24Hz） M: ±20%; Z: -20%, +80% 备注：测试温度：25℃±3℃，测试湿度：＜70%RH. 18 产 品 标 准 书 编 号 SPECIFICATIONFOR APPROVAL Document No. DRAAW108F/0-2015 6.4 损耗 Dissipation Factor 类型 Dielectrics COG X7R/X5R Y5V 技术要求 Specification 测试条件 Testing Condition 1.0±0.2Vrms,1MHz±10% ,25℃ (Cp>1000pF,1.0±0.2Vrms,1KH z±10%) Cp
