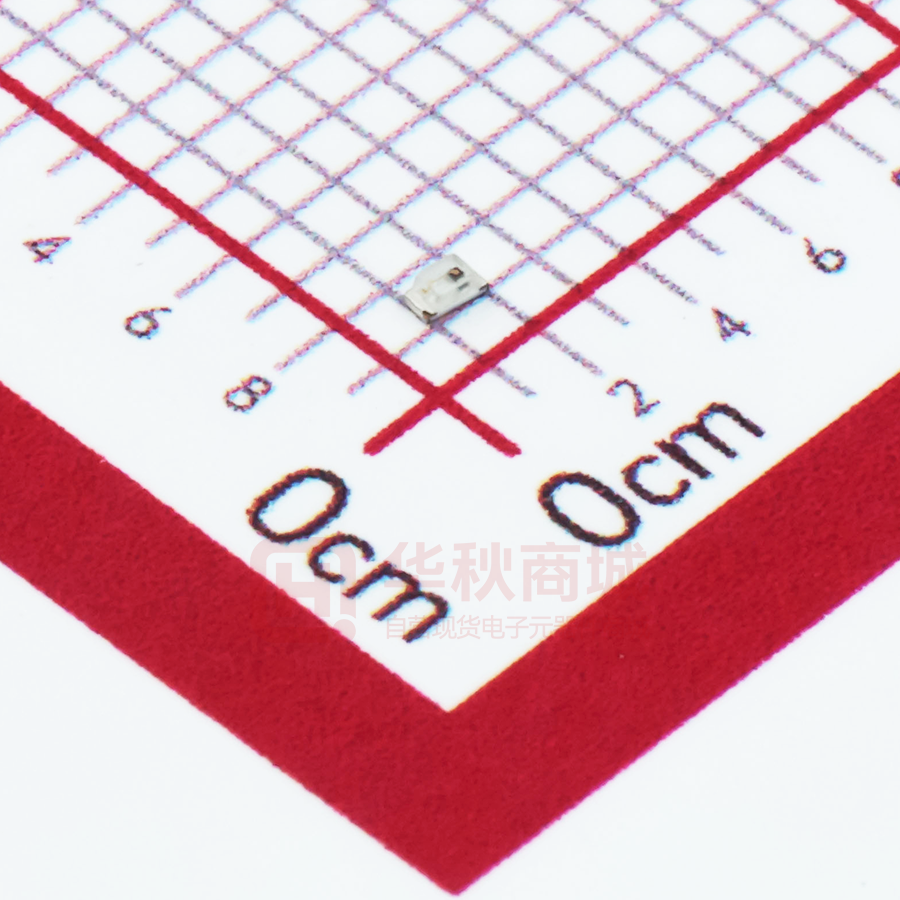

SZYY0402YG

SZYY0402YG

  • 厂商:

    YONGYU(永裕光电)

  • 封装:

    LED-0402

  • 描述:

  • 数据手册
  • 价格&库存
SZYY0402YG 数据手册
深圳市永裕光电有限公司 SZYY0402 黄绿(金线双球) 承 认 书 Specification for approval 客户名称: CUSTOMER NAME: 经办者: 职称: DIRECTOR: TITLE: 客户料号: CUSTOMER PART NO.: 品名: 版本: PART NUMBER: SZYY0402 黄绿(金线双球) REVISION: 发件日期: 回文日期: ISSUE DATE: 2017/09/04 RETURN DATE: / 新 / 谨致执事者:兹提供敝公司产品之有关详细规格及图面数据, 敬请给予办理测试认定手续。 同时敬请送返一份附有贵公司签认之测试认定后之样品认定书。 We are please in sending you herewith our specification and drawings for your approval. Please return to us one copy “For Approval” with your approved signatures. 二、附件: 一、 ACCESSORY:□样品 □出货检验记录表 □封装尺寸图 □电气特性曲线 □内部线路图 □焊性建议 □PAD 建议 □包装方式 三、客户意见栏 □ □ CUSTOMER’S PROPOSAL AGREE 同意 (请于认可栏中签名) DISAGREE 不同意 REASON 原因: 客户认可签章: CUSTOMER SIGNATURE: 深圳市永裕光电有限公司 SZYY0402 黄绿(金线双球) 1、特性: 1.1 封装尺寸:1.0*0.5*0.4mm 1.2 发光颜色:黄绿 1.3 发光类型:单色型 1.4 焊接方式:回流焊 1.5 符合 RoHS 标准 备注: 1.所有尺寸均以 mm 为单位; 2.在没有明确标注的情况下,公差均为±0.1mm. Page:1 of 7 深圳市永裕光电有限公司 SZYY0402 黄绿(金线双球) 3、最大绝对标称值(环境温度=25°C) 参数 缩写 标称值 单位 顺向电流 IF 30 mA 顺向峰值电流 *1 IFP 60 mA 反向电压 VR 5 V 焊接温度 Tsol 使用温度 Topr -40°C~+85 储存温度 Tstg -40°C~+85 回流焊:250 °C,8sec. 手工焊:300 °C,3sec. *IFP 条件:脉宽≤0.1msec,周期≤1/10 4、光电特性参数(环境温度=25°C): 参数 缩写 最小值 顺向电压 Vf 1.8 亮度 Iv 波长 典型值 最大值 单位   2.4 V 48 - 58 mcd λd 571   572 nm 发光角度 2Ө1/2 - 120 - deg 反向电流 IR - - 2 µA 条件 IF=20mA VR=5V 备注: 1. 2. 3. 亮度偏差:±10% 电压偏差:±0.1V 波长偏差:±1nm Page:2 of 7 深圳市永裕光电有限公司 SZYY0402 黄绿(金线双球) 5、光电参数曲线: Page:3 of 7 深圳市永裕光电有限公司 SZYY0402 黄绿(金线双球) φ60 包装数量:3000 pcs/卷 φ13.0 6、包装方式:(单位:mm) Page:4 of 7 深圳市永裕光电有限公司 SZYY0402 黄绿(金线双球) 7、可靠度实验项目及条件: 序 号 测试项目 测试条件 样品数量 允收/拒收 1 寿命实验 测试电流:20mA 温度:25°C 测试时间:1000 小时 20 0/1 2 高温高湿 (静态实验) 温度:等于 65°C 湿度:RH90% 测试时间:240 小时 20 0/1 3 冷热冲击 -40°C~+100°C 20min 10s 20min 测试时间:100 个循环 20 0/1 4 高温储存 高温:+100°C 测试时间:1000 小时 20 0/1 5 低温储存 低温:-40°C 测试时间:1000 小时 20 0/1 6 温度循环 -40°C~+100°C 30min 5min 30min 测试时间:20 个循环 20 0/1 7 回流焊 260°C(Max.),最大不超过 10 秒钟 20 0/1 可靠度实验不合格判定标准: IV:衰减超过 50% Vf:变化超过 20% 备注:1.同一项实验结果的测试需要在 2 个小时之内完成; 2.测试必须在每项实验完成后,材料恢复正常环境条件下才能进行。 Page:5of 7 深圳市永裕光电有限公司 SZYY0402 黄绿(金线双球) 8、使用注意事项: 8.1 焊接 SMD LED 灌封胶较软,外力易损坏发光面及塑料壳,焊接时要轻拿轻放。 a. 建议使用锡洗型的助焊剂,依照回流曲线条件回流焊接,回流次数最多两次,确保 LED 发光面干净, 异物会影响发光颜色。 b. 仅在修补时进行手动焊接,建议使用 25W 防静电烙铁,铁子、烙铁焊头不可碰及发光面和塑料件, 焊接时间不超赤 3 秒钟。 c. 焊接及实验过程中,不能用力扭曲 LED,否则,容易使 LED 死灯。 d. 请不要将不同 BIN 级的 LED 使用于同一个产品上,否则可能会导致产品的严重色差。 e. 无铅回流焊温度曲线可参考如下图所示: lead-free solder 1~5¡ ã C /sec.Max. 1~5¡ ã C /sec.Max. Pre-heating 180-200¡ ã C 260¡ ã C .Max. 10sec.Max. 60sec.Max. Above 220¡ ã C 120sec.Max. 1~5¡ ã C /sec.Max. 8.2 清洗 a. 不能用超声波清洗。建议使用异丙醇(isopropyl alcohol)、纯酒精擦拭或浸渍,不要超过 1 分钟, 在室温下放置 15 分钟再使用。清洗后,确保 LED 发光面干净,异物会影响发光颜色。 b. 应避免接触或污染天那水,三氯乙烯、丙酮、硫化物、氮化物、酸、碱、盐类,这些物质会损伤 LED. 8.3 灌封 a.纳离子、硫化物会使荧光娄颜色变淡(中毒),灌封时,避免使用含纳离子、硫化物的灌封胶。 b.使用正常灌封胶时,建议先以少量试验,常温点亮 168 小时,确定没有问题再作业。 page: 6 of 7 深圳市永裕光电有限公司 SZYY0402 黄绿(金线双球) 8.4 保存 a. 打开包装前,LED 应存储在温度 30℃或以下,相对湿度在 RH60%以下,一年内使用。 b. 打开包装后,LED 应在温度 30℃或以下、相对湿度在 RH30-35%或更低环境下,使用时间 7 天。LED 吸潮后,回流焊时可能裂胶,影响发光颜色。对于未使用的散件,请去潮处理(对于卷装品:烘烤 60℃ ±5℃,12 小时;对于散装品:烘烤 105℃±5℃,1 小时),然后再用铝箔袋密封后保存。 c. 保存环境中避免有酸、碱以及腐蚀气体存在,同时避免强烈震动及强磁场作用。 8.5 静电 a. 静电或峰值浪涌电压会损坏 LED,避免在开灯、关灯时产生瞬时电压。 b. 建议使用 LED 时佩戴防静电手腕带、防静电手套,穿防静电鞋,使用的设备、仪器正确接地。LED 损坏后,表现出漏电流明显增加,低电流正向电压变低,低电流点不亮等现象。 8.6 测试 a. LED 要在额定电流下驱动,同时电路中需要加限流电阻保护,否则,轻微的电压变化就会引起较大的 电流变化,从而破坏 LED. b. 在电路导通或关闭情况下,要避免瞬间浪涌电压的产生,否则,LED 将被烧坏。 请参照下图示检测 LED: For Test VF VF IF=15mA Normal VF=2.9~3.4V For Test IR IR VR=5V Normal IR
