REVISIONS
61.0
30.2
49.5
2x Ø3.10 x 10.2 DP
40.0
17.3
ECO
DESCRIPTION
A1
-
RELEASE NEW DRAWING
15JUN18
A2
-
REVISED DRAWING
10JUL20
BY
APPR
SULLEN TOMMY
JHEAD
DH
7.1
TITLE:
20.2
DATE
PIN #1
RESERVOIR
RECOMMENDED SCREW: 6-19 [M3.63 x 1.34]
THREAD-FORMING SCREW,
TORQUE: 10-20 IN-LB [1.13-2.25 NM]
33.1
REV
25.4

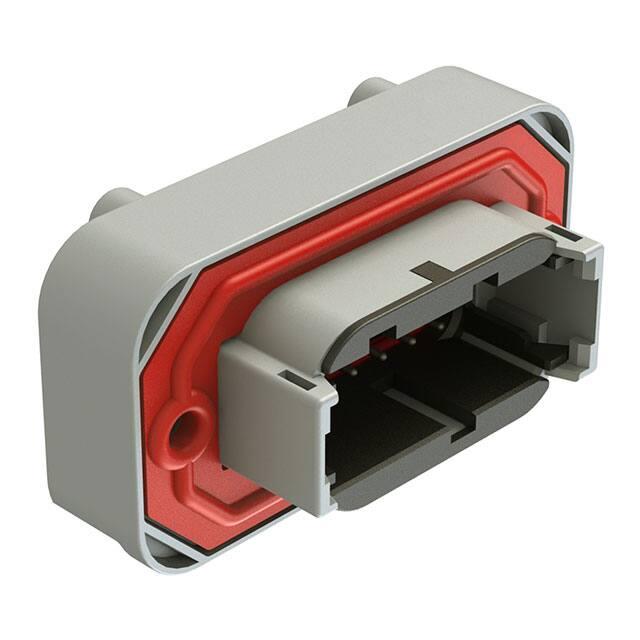

PCB MOUNT RECEPTACLE, 12PIN, STRAIGHT FLANGE, ATM SERIES
4x R7.6
3.05±0.4
FLANGE SEAL
3X KEYWAY 6
4.2
12.6
4x Ø2.79 x 13.25 DP
21.0
RECOMMENDED SCREW: 4-20 [M3.12 x 1.27]
THREAD-FORMING SCREW,
TORQUE: 6-10 IN-LB [0.68-1.13 NM]
34.8
34.82±0.1
6.91±0.1
DWG NO:
9.15±0.1
ATM15-12PX-BMXX
7.10±0.1
12x Ø1.0±0.12
25.40±0.1
Ø1.20+0.2
(12x)
0
NOTES: UNLESS OTHERWISE SPECIFIED
A2
21.00±0.10
SH:
RECOMMENDED PCB LAYOUT
UNLESS OTHERWISE SPECIFIED
1) All dimensions are in metric(mm).
2) Tolerances are as follows:
1 PL DEC ±0.30
Fractions ±1/64
2 PL DEC ±0.15
Angles ±1°
3 PL DEC ±0.08
6. SEE SHEET 2 FOR OTHER KEY ARRANGEMENTS AND COLORS
X
SIGNATURES
DRAWN:
CHECKED:
APPROVAL:
CUSTOMER:
7. ALL DIMENSIONS ARE FOR REFERENCE USE ONLY
PROCESS SPECIFICATIONS:
Amphenol
DATE
SULLEN.ZHANG 15JUN18
ORION.LI
15JUN18
Sine Systems - www.amphenol-sine.com
44724 Morley Drive
Clinton Township, MI 48036
ENGINEER:
MATERIAL SPECIFICATIONS:
TOMMY.XIE
15JUN18
BOARDLOCK PCB MOUNT RECEPTACLE,
12 PIN, STRAIGHT FLANGE, ATM SERIES
THIS DRAWING IS SUPPLIED FOR
INFORMATION ONLY. DESIGN FEATURES,
SPECIFICATIONS AND PERFORMANCE DATA SIZE
SHOWN HEREON ARE THE PROPERTY OF
THE AMPHENOL CORPORATION. NO RIGHTS
OF REPRODUCTION ARE IMPLIED. ALL
DIMENSIONS ARE SUBJECT TO NORMAL
SCALE:
MANUFACTURING VARIATIONS.
TYPE
B C-
8. POTTED CONNECTORS SPECIFIED FOR UP TO 5 P.S.I. APPLICATIONS.
NEXT ASS'Y:
ITEM
NONE
DWG NO:
REVISION
ATM15-12PX-BMXX A2
SHEET
1
OF
2
2
QUANTITY
3) Note reference =
OF:
DTM15-12PA, DTM15-12PB, DTM15-12PC, DTM15-12PD,
ATM15-12PX-BMXX
DTM15-12PA-G003, DTM15-12PB-G003, DTM15-12PC-G003
DESCRIPTION
PART NUMBER
MATERIALS LIST
3. MODIFICATIONS: FLANGE; STRAIGHT PCB MOUNT
5. MATING PART: ATM06-12SX-*
( X = A,B,C,D KEYS ; * = MODIFICATIONS AND COLORS)
1
VIEW FROM COMPONENTS
SIDE OF PCB
2. CONTACT PLATING: SEE SHEET 2
4. SPECIFICATIONS:
4.1 CURRENT RATING: 7.5 AMPS
4.2 OPERATING TEMPERATURE: -55°C TO +125°C
4.3 DIELECTRIC WITHSTANDING VOLTAGE: LESS THAN 2
MILLIAMPS CURRENT LEAKAGE @ 1500 VOLTS AC
4.4 INSULATION RESISTANCE: 1000 MEGOHMS MIN @ 25°C
4.5 MOISTURE RESISTANCE: IP67 ( MATED CONDITION )
4.6 MATING CYCLE DURABILITY: 100 CYCLES
4.7 RoHS COMPLIANT
REV:
4.20±0.05
12.60±0.08
Ø3.43 (4x)
1. MATERIAL:
HOUSING: THERMOPLASTIC, GREY
SEAL: SILICONE RUBBER
CONTACT: COPPER ALLOY
REVISIONS
3X KEYWAY
SLEEVE RETAINER: BLACK
3X KEYWAY
SLEEVE RETAINER: GREY
REV
ECO
DESCRIPTION
A1
-
RELEASE NEW DRAWING
15JUN18
DATE
SULLEN TOMMY
A2
-
REVISED DRAWING
10JUL20
JHEAD
3X KEYWAY
SLEEVE RETAINER: GREEN
BY
APPR
DH
3X KEYWAY
SLEEVE RETAINER: BROWN
TITLE:
ATM15-12PA-BMXX VARIANTS
CONTACT POTTING OR NOT
PLATING
IN RESERVOIR
ATM15-12PC-BMXX
KEY C
ATM15-12PB-BMXX
KEY B
ATM15-12PB-BMXX VARIANTS
CONTACT POTTING OR NOT
PLATING
IN RESERVOIR
PART NUMBER
PART NUMBER
ATM15-12PD-BMXX
KEY D
ATM15-12PC-BMXX VARIANTS
CONTACT POTTING OR NOT
PLATING
IN RESERVOIR
PCB MOUNT RECEPTACLE, 12PIN, STRAIGHT FLANGE, ATM SERIES
ATM15-12PA-BMXX
KEY A
ATM15-12PD-BMXX VARIANTS
CONTACT POTTING OR NOT
PLATING
IN RESERVOIR
PART NUMBER
PART NUMBER
ATM15-12PA-BM01
GOLD
NO POTTING
ATM15-12PB-BM01
GOLD
NO POTTING
ATM15-12PC-BM01
GOLD
NO POTTING
ATM15-12PD-BM01
POTTING
ATM15-12PA-BM02
GOLD
POTTING
ATM15-12PB-BM02
GOLD
POTTING
ATM15-12PC-BM02
GOLD
POTTING
ATM15-12PD-BM02
TIN
NO POTTING
ATM15-12PA-BM03
TIN
NO POTTING
ATM15-12PB-BM03
TIN
NO POTTING
ATM15-12PC-BM03
TIN
NO POTTING
ATM15-12PD-BM03
TIN
POTTING
ATM15-12PA-BM04
TIN
POTTING
ATM15-12PB-BM04
TIN
POTTING
ATM15-12PC-BM04
TIN
POTTING
ATM15-12PD-BM04
ATM15-12PX-BMXX
NO POTTING
GOLD
DWG NO:
GOLD
60.96 MIN.
49.53±0.10
41.28
REV:
4x R7.60 MIN.
A2
33.02
SH:
2x Ø4.06
2
21.49
QUANTITY
UNLESS OTHERWISE SPECIFIED
1)
2)
1
2
3
All dimensions are in metric(mm).
Tolerances are as follows:
PL DEC ±0.30
Fractions ±1/64
PL DEC ±0.15
Angles ±1°
PL DEC ±0.08
3) Note reference =
12x R1.00
INTERNAL SEALING SURFACE
FINISH TO BE 3.2 OR BETTER
X
SIGNATURES
DRAWN:
CHECKED:
APPROVAL:
CUSTOMER:
0.13
RECOMMENDED PANEL
CUTOUT
PROCESS SPECIFICATIONS:
Amphenol
DATE
SULLEN.ZHANG 15JUN18
ORION.LI
15JUN18
Sine Systems - www.amphenol-sine.com
44724 Morley Drive
Clinton Township, MI 48036
ENGINEER:
MATERIAL SPECIFICATIONS:
TOMMY.XIE
15JUN18
BOARDLOCK PCB MOUNT RECEPTACLE,
12 PIN, STRAIGHT FLANGE, ATM SERIES
THIS DRAWING IS SUPPLIED FOR
INFORMATION ONLY. DESIGN FEATURES,
SPECIFICATIONS AND PERFORMANCE DATA SIZE
SHOWN HEREON ARE THE PROPERTY OF
THE AMPHENOL CORPORATION. NO RIGHTS
OF REPRODUCTION ARE IMPLIED. ALL
DIMENSIONS ARE SUBJECT TO NORMAL
SCALE:
MANUFACTURING VARIATIONS.
TYPE
B C-
NEXT ASS'Y:
ITEM
NONE
DWG NO:
REVISION
ATM15-12PX-BMXX A2
SHEET
2
OF
2
2
16.00
OF:
33.10 MIN. 16.00
ATM15-12PX-BMXX
PART NUMBER
DESCRIPTION
MATERIALS LIST
