JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTD

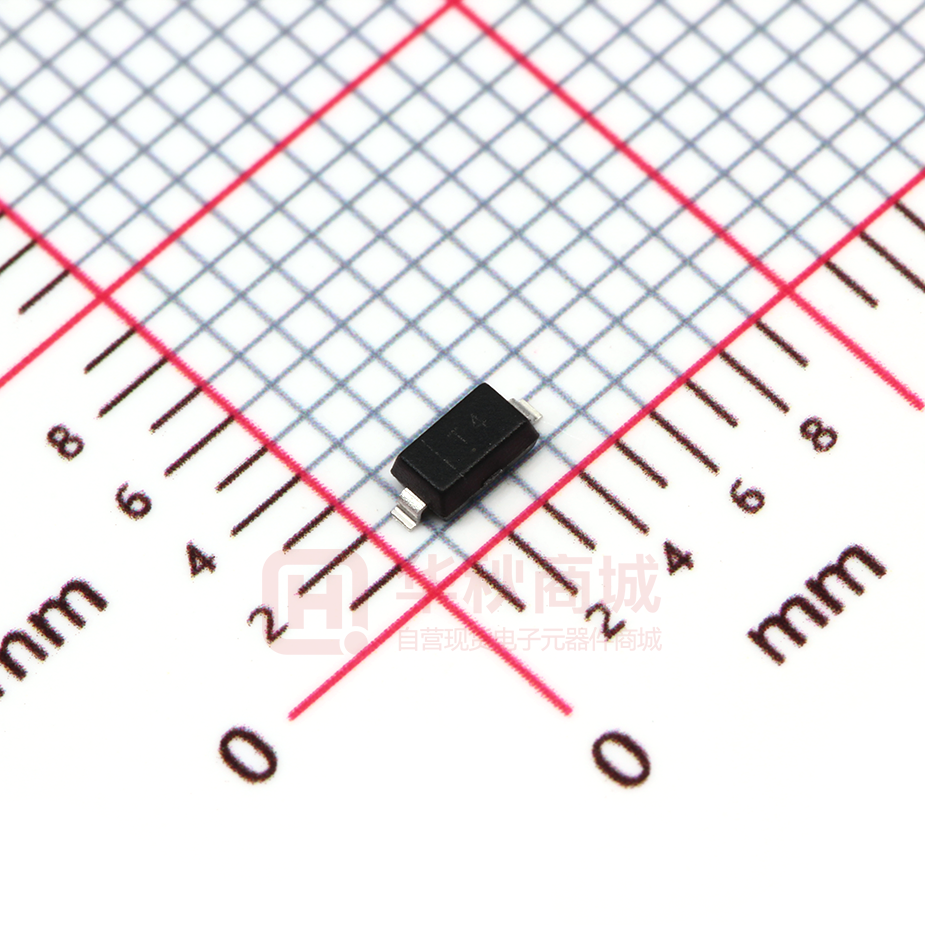

SOD-123 Plastic-Encapsulate Diodes
BAV16W/1N4148W
FAST SWITCHING DIODE
SOD-123
FEATURES
Fast Switching Speed
z
z
Surface Mount Package Ideally Suited for Automatic Insertion
z
For General Purpose Switching Applications
z
High Conductance
MARKING: T6,T4
1N4148W
BAV16W
T4
T6
T4
T6
The marking bar indicates the cathode
Solid dot = Green molding compound device,if none,the normal device.
Maximum Ratings and Electrical Characteristics, Single Diode @Ta=25℃
Parameter
Symbol
Limit
Unit
Non-Repetitive Peak Reverse Voltage
VRM
100
V
Peak Repetitive Peak Reverse Voltage
VRRM
Working Peak Reverse Voltage
VRWM
100
V
DC Blocking Voltage
VR
RMS Reverse Voltage
VR(RMS)
71
V
Forward Continuous Current
IFM
300
mA
Average Rectified Output Current
IO
150
mA
IFSM
2.0
A
Non-Repetitive Peak Forward Surge Current @t=8.3ms
Power Dissipation
1N4148W
Pd
BAV16W
350
400
mW
RθJA
250
℃/W
Junction Temperature
Tj
150
℃
Storage Temperature
TSTG
-55~+150
℃
Thermal Resistance from Junction to Ambient(Note 1)
Note 1:Device mounted on 1''x1'' FR4 PCB,1oz single-side copper.
www.cj-elec.com
1
D,Nov,2017
ELECTRICAL CHARACTERISTICS
Electrical Ratings @Ta=25℃
Parameter
Symbol
Min
Typ
Max
Unit
Conditions
VF1
0.715
V
IF=1mA
VF2
0.855
V
IF=10mA
VF3
1.0
V
IF=50mA
VF4
1.25
V
IF=150mA
IR1
1
μA
VR=75V
IR2
25
nA
VR=20V
Capacitance between terminals
CT
2
pF
VR=0V,f=1MHz
Reverse recovery time
trr
4
ns
Forward voltage
Reverse current
www.cj-elec.com
2
IF=IR=10mA
Irr=0.1XIR,RL=100Ω
D,Nov,2017
Typical Characteristics
Characteristics
Forward
300
(nA)
REVERSE CURRENT IR
10
T=
a 2
5℃
T=
a 1
00
℃
3
1
0.3
0.1
0.0
0.4
0.8
1.2
FORWARD VOLTAGE
VF
300
100
Ta=25℃
30
10
3
0
POWER DISSIPATION
1.2
1.0
0.8
12
REVERSE VOLTAGE
www.cj-elec.com
16
VR
(V)
VR
(V)
300
200
100
0
25
50
75
100
AMBIENT TEMPERATURE
3
100
1N4148W
0
20
80
BAV16W
400
PD
1.4
8
60
Power Derating Curve
500
f=1MHz
4
40
REVERSE VOLTAGE
Ta=25℃
0
20
(V)
Capacitance Characteristics
1.6
Ta=100℃
1000
1
1.6
(mW)
FORWARD CURRENT
IF
(mA)
30
0.6
Characteristics
3000
100
CAPACITANCE BETWEEN TERMINALS
CT (pF)
Reverse
10000
Ta
125
150
(℃)
D,Nov,2017
SOD-123 Package Outline Dimensions
Dimensions In Millimeters
Min
Max
1.050
1.250
0.000
0.100
1.050
1.150
0.450
0.650
0.080
0.150
1.500
1.700
2.600
2.800
3.550
3.850
0.500 REF
0.250
0.450
0°
8°
Symbol
A
A1
A2
b
c
D
E
E1
L
L1
θ
Dimensions In Inches
Min
Max
0.041
0.049
0.000
0.004
0.041
0.045
0.018
0.026
0.003
0.006
0.059
0.067
0.102
0.110
0.140
0.152
0.020 REF
0.010
0.018
0°
8°
SOD-123 Suggested Pad Layout
www.cj-elec.com
4
D,Nov,2017
SOD-123 Tape and Reel
www.cj-elec.com
5
D,Nov,2017
