JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTD
SOT-23 Plastic-Encapsulate MOSFETS
CJ2312 N-Channel 20-V(D-S) MOSFET
SOT-23
APPLICATIONS
z
DC/DC Converters
z
Load Switching for Portable Applications
1. GATE
2. SOURCE
3. DRAIN

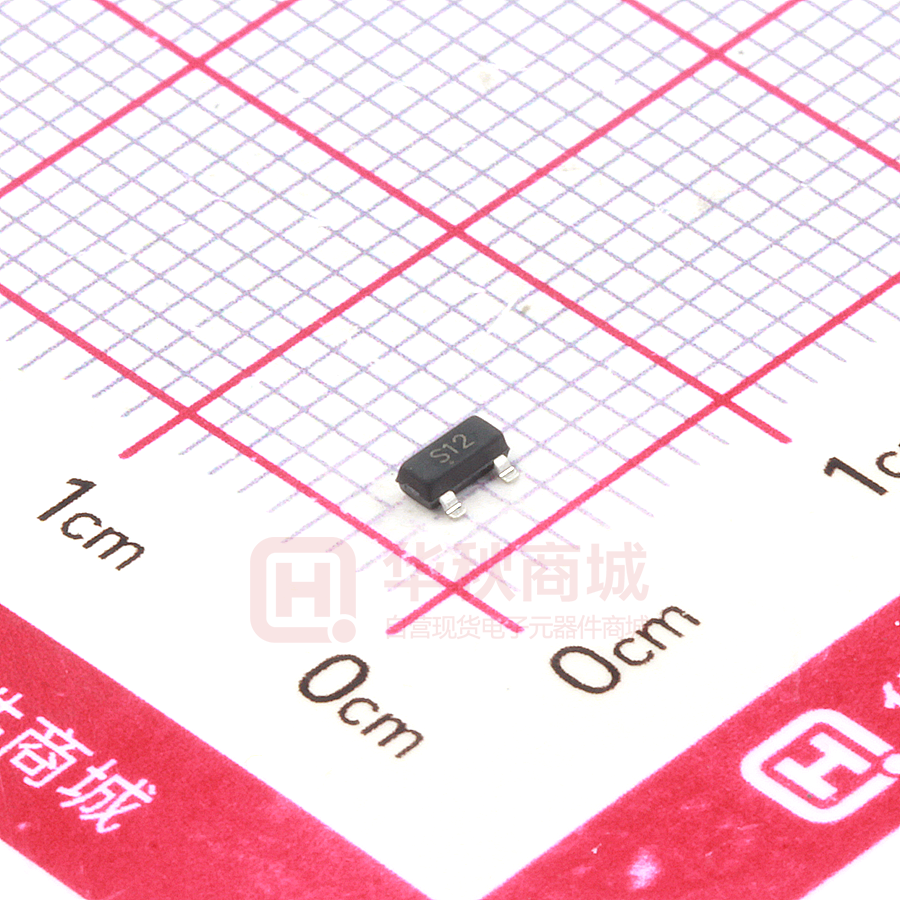

MARKING: S12
Maximum ratings (Ta=25℃ unless otherwise noted)
Parameter
Symbol
Value
Unit
Drain-Source Voltage
VDS
20
Gate-Source Voltage
VGS
±8.0
ID
5
Pulsed Drain Current
IDM
20
Continuous Source-Drain Diode Current
IS
1.04
PD
0.35
W
RθJA
357
℃/W
Junction Temperature
TJ
150
Storage Temperature
Tstg
-50 ~+150
Continuous Drain Current
Maximum Power Dissipation
Thermal Resistance from Junction to Ambient
t=5s
t=5s
V
A
℃
B,Dec,2011
Electrical characteristics (Ta=25℃ unless otherwise noted)
Parameter
Symbol
Test Condition
Min
Typ
Max
Unit
Static
Drain-source breakdown voltage
V(BR) DSS
VGS = 0V, ID =250µA
Gate-source leakage
IGSS
VDS =0V, VGS =±8V
±100
nA
Zero gate voltage drain current
IDSS
VDS =20V, VGS =0V
1.0
µA
Gate-source threshold voltage
VGS(th)
1.0
V
a
Drain-source on-state resistance
RDS(on)
a
Forward tranconductance
gfS
VDS =VGS, ID =250µA
20
V
0.45
VGS =4.5V, ID =5.0A
0.0318
VGS =2.5V, ID =4.7A
0.0356
VGS =1.8V, ID =4.3A
0.0414
VDS =10V, ID =5.0A
6
Ω
S
b
Dynamic
Input capacitance
Ciss
Output capacitance
Coss
Reverse transfer capacitance
Crss
Gate resistance
Rg
Turn-on delay Time
VDS =10V,VGS =0V,f =1MHz
tr
td(off)
Fall yime
pF
105
55
f =1MHz
0.5
4.8
td(on)
Rise time
Turn-off Delay time
865
Ω
10
VGEN=5V,VDD=10V,
20
ID =4A,RG=1Ω, RL=2.2Ω
32
tf
ns
12
Drain-source body diode characteristics
Forward diode voltage
VSD
VGS =0V,IS=4A
0.75
1.2
V
Notes :
a.
Pulse Test : pulse width ≤300µs, duty cycle ≤2%.
b.
These parameters have no way to verify.
B,Dec,2011
CJ2312
Typical Characteristics
Transfer Characteristics
Output Characteristics
16
10
o
Ta=25 C
VGS=2 thru 4.5
(A)
ID
6
VGS=1.5V
DRAIN CURRENT
DRAIN CURRENT
ID
(A)
8
12
8
4
4
2
VGS=1V
o
0
0
1
2
3
4
DRAIN TO SOURCE VOLTAGE
IS
——
VDS
0
0.4
5
(V)
Ta=25 C
0.6
0.8
1.0
1.2
1.4
GATE TO SOURCE VOLTAGE
RDS(ON) ——
VSD
1.6
VGS
VGS
100
20
o
Ta=25 C
(mΩ)
RDS(ON)
1
ON-RESISTANCE
IS (A)
10
SOURCE CURRENT
1.8
(V)
0.1
0.01
80
60
40
ID=3.0A
20
o
Ta=25 C
1E-3
0.0
0.2
0.4
0.6
0.8
SOURCE TO DRAIN VOLTAGE
RDS(ON)
——
1.0
1.2
0
2
4
GATE TO SOURCE VOLTAGE
VSD (V)
6
VGS
8
(V)
ID
60
o
ON-RESISTANCE
RDS(ON)
(mΩ)
Ta=25 C
50
40
VGS=1.8V
30
VGS=2.5V
20
VGS=4.5V
10
0
2
4
6
8
DRAIN CURRENT
10
ID
12
14
16
(A)
B,Dec,2011
