JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTD
JC(T
SOT-23
Plastic-Encapsulate Transistors
SOT-23

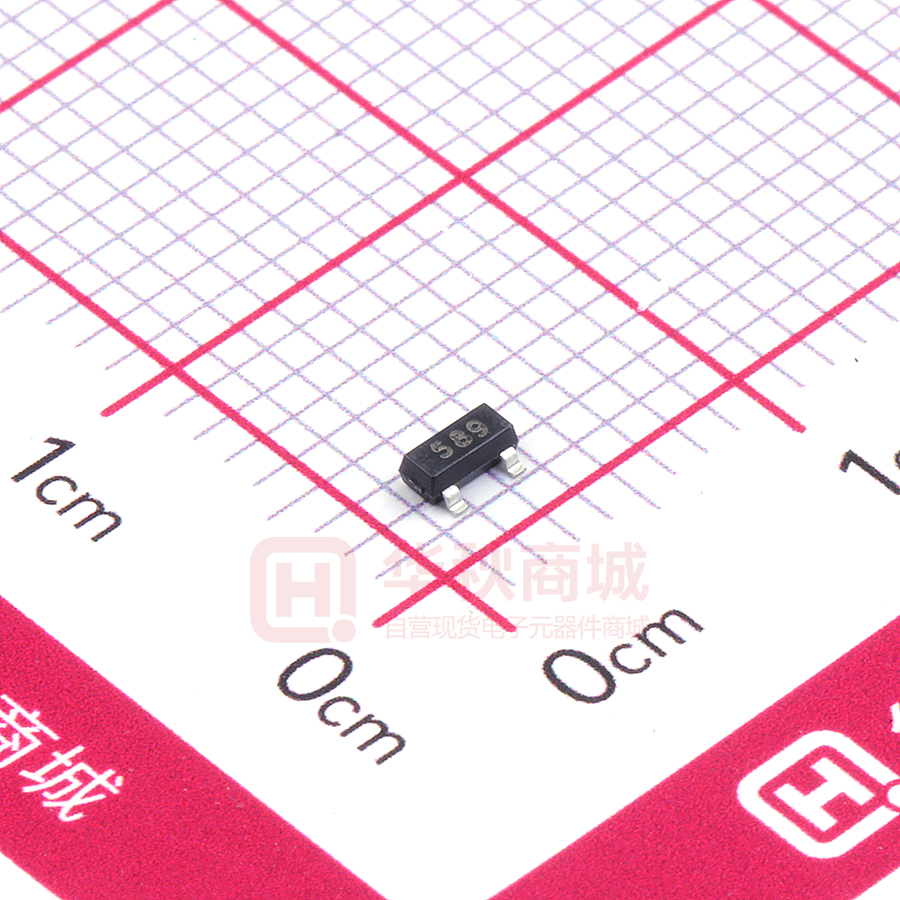

MMBT589
TRANSISTOR (PNP)
FEATURES
High current surface mount PNP silicon switching transistor for
z
Load management in portable applications
1. BASE
2. EMITTER
3. COLLECTOR
MARKING :589
MAXIMUM RATINGS (Ta=25℃ unless otherwise noted)
Symbol
Parameter
Value
Unit
VCBO
Collector-Base Voltage
-50
V
VCEO
Collector-Emitter Voltage
-30
V
VEBO
Emitter-Base Voltage
-5
V
IC
Collector Current -Continuous
-1
A
PC
Collector Power Dissipation
310
mW
RθJA
Thermal Resistance, junction to Ambient
403
℃/W
TJ
Junction Temperature
150
℃
Tstg
Storage Temperature
-55-150
℃
ELECTRICAL CHARACTERISTICS (Ta=25℃ unless otherwise specified)
Parameter
Symbol
Test conditions
Min
Typ
Max
Unit
Collector-base breakdown voltage
V(BR)CBO
IC=-100μA,IE=0
-50
V
Collector-emitter breakdown voltage
V(BR)CEO
IC=-10mA,IB=0
-30
V
Emitter-base breakdown voltage
V(BR)EBO
IE=-100μA,IC=0
-5
V
Collector cut-off current
ICBO
VCB=-30V,IE=0
-0.1
μA
Collector-emitter cut-off current
ICES
VCES=-30V
-0.1
μA
Emitter cut-off current
IEBO
VEB=-4V,IC=0
-0.1
μA
hFE1
VCE=-2V,IC=-1mA
100
hFE2
VCE=-2V,IC=-500mA
100
hFE3
VCE=-2V,IC=-1A
80
hFE4
VCE=-2V,IC=-2A
40
DC current gain
300
VCE(sat)1
IC= -500mA, IB=-50mA
-0.25
V
VCE(sat)2
IC= -1A, IB=-100mA
-0.3
V
VCE(sat)3
IC= -2A, IB=-200mA
-0.65
V
Base-emitter saturation voltage
VBE(sat)
IC= -1A, IB=-100mA
-1.2
V
Base-emitter Turn-on voltage
VBE(on)
VCE=-2V, IC=-1A
-1.1
V
Collector-emitter saturation voltage
Transition frequency
Collector Output Capacitance
www.cj-elec.com
fT
Cob
VCE=-5V, IC=-100mA ,
f =100MHz
f=1MHz
1
100
MHz
15
pF
C,Jun,2015
A,Jun,2014
Typical Characteristics
Static Characteristic
hFE
-1200
COMMON EMITTER
Ta=25℃
-3.6mA
-3.2mA
-2.8mA
hFE
(mA)
Ta=100℃
DC CURRENT GAIN
-2.4mA
-800
IC
IC
-4mA
-1000
-2mA
COLLECTOR CURRENT
——
1000
-600
-1.6mA
-1.2mA
-400
Ta=25℃
100
-0.8mA
-200
COMMON EMITTER
VCE= -2V
IB=-0.4mA
-0
-0
-1
-2
-3
-4
COLLECTOR-EMITTER VOLTAGE
VCEsat ——
-5
10
-0.1
-6
-10
-100
COLLECTOR CURRENT
IC
VBEsat ——
IC
-1000
(mA)
IC
-1000
BASE-EMITTER SATURATION
VOLTAGE VBEsat (mV)
-1000
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (mV)
-1
VCE (V)
-100
Ta=100 ℃
-10
Ta=25℃
-800
Ta=25℃
-600
Ta=100 ℃
-400
-200
β=10
β=10
-1
-0
-1
-10
-100
COLLECTOR CURRENT
IC
IC
-1
(mA)
-100
COLLECTOR CURREMT
fT
——
IC
-1000
(mA)
IC
(MHz)
200
100
fT
-100
TRANSITION FREQUENCY
0℃
T =
a 10
℃
-10
T =
a 25
COLLECTOR CURRENT
-10
VBE
IC
(mA)
-1000
——
-1000
-1
COMMON EMITTER
VCE= -2V
-0.1
-200
COMMON EMITTER
VCE=-5V
Ta=25℃
10
-400
-600
-800
-3
-1000
-10
BASE-EMMITER VOLTAGE VBE (mV)
1000
Cob/Cib
——
VCB/VEB
-100
COLLECTOR CURRENT
IC
Pc
Ta
500
——
(mA)
f=1MHz
IC=0/IE=0
CAPACITANCE
COLLECTOR POWER DISSIPATION
Pc (mW)
100
Cib
CT
(pF)
Ta=25 ℃
Cob
10
1
-0.1
-1
COLLECTOR-BASE VOLTAGE
www.cj-elec.com
-10
VCB/VEB
400
300
200
100
0
-20
0
25
50
75
AMBIENT TEMPERATURE
(V)
2
100
Ta
125
150
(℃ )
C,Jun,2015
A,Jun,2014
SOT-23 Package Outline Dimensions
Symbol
A
A1
A2
b
c
D
E
E1
e
e1
L
L1
θ
Dimensions In Millimeters
Min
Max
0.900
1.150
0.000
0.100
0.900
1.050
0.300
0.500
0.080
0.150
2.800
3.000
1.200
1.400
2.250
2.550
0.950 TYP
1.800
2.000
0.550 REF
0.300
0.500
0°
8°
Dimensions In Inches
Min
Max
0.035
0.045
0.000
0.004
0.035
0.041
0.012
0.020
0.003
0.006
0.110
0.118
0.047
0.055
0.089
0.100
0.037 TYP
0.071
0.079
0.022 REF
0.012
0.020
0°
6°
SOT-23 Suggested Pad Layout
www.cj-elec.com
3
C,Jun,2015
A,Jun,2014
SOT-23 Tape and Reel
www.cj-elec.com
4
C,Jun,2015
A,Jun,2014
