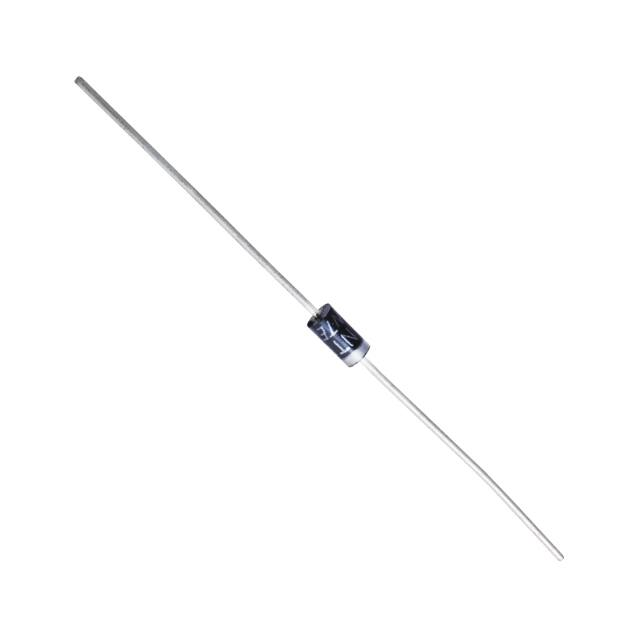

1N647
General Purpose Silicon Rectifier
DO−35 Type Package
Description:
The 1N647 is a general purpose silicon rectifier in a DO−35 case designed for use in power supplies, or
for clipping and steering applications.
Maximum Ratings and Electrical Characteristics:
Power Dissipation (3/8” from body TL = +75C), Ptot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600mW
Average Rectified Forward Current (TL = +75C), IAV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400mA
Reverse Voltage, VR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400V
Min. Breakdown Voltage (at 100A), BV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 480V
Maximum Average Rectified Current, IO
TA = +25C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400mA
TA = +150C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150mA
Maximum Forward Voltage Drop (IF = 400mA), VF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1V
Maximum Reverse Leakage Current (VR = 400V), IR
TA = +25C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2A
TA = +100C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20A
Maximum Surge Current (Note 1), IFSM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3A
Typical Junction Capacitance (at −12V), CO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9pF
Operating Junction Temperature Range, TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −65 to +175C
Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −65 to +175C
Maximum Thermal Impedance, ZqJX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35C/W
Note 1. Surge Current @ TA = +25 to +150C, for 1 second.
1.000
(25.4)
Min
.200
(5.08)
Max
.022 (0.56) Dia Max
Color Band Denotes Cathode
.090 (2.28)
Dia Max
