数字温湿度传感器
AM2306 产品手册
更多详情请登陆:www.aosong.com
一、产品概述
AM2306 湿敏电容数字温湿度模块是一款含有己校准数字信号输出的温湿度复合传感器。它应用专
用的数字模块采集技术和温湿度传感技术,确保产品具有极高的可靠性与卓越的长期稳定性。传感器
包括一个电容式感湿元件和一个高精度测温元件,并与一个高性能 8 位单片机相连接。因此该产品具
有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个传感器都在极为精确的湿度校验室
中进行校准。校准系数以程序的形式储存在单片机中,传感器内部在检测信号的处理过程中要调用这
些校准系数。标准单总线接口,使系统集成变得简易快捷。超小的体积、极低的功耗,信号传输距离
可达 20 米以上,使其成为各类应用甚至最为苛刻的应用场合的最佳选择。产品分为 3 引线(单总线接
口)连接方便。特殊封装形式可根据用户需求而提供。

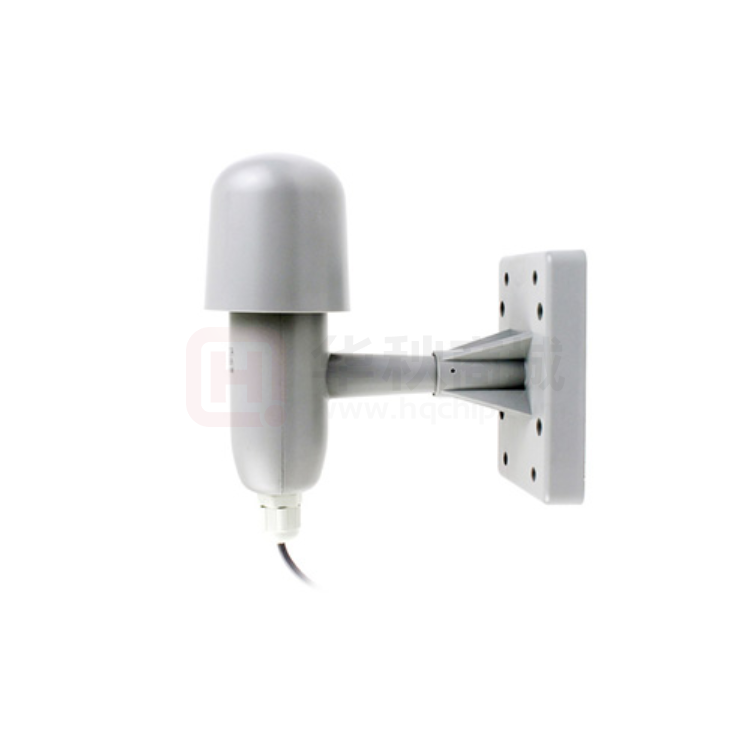

实物图
外形尺寸(单位:mm)
二、应用范围
暖通空调、除湿器、测试及检测设备、消费品、汽车、自动控制、数据记录器、家电、湿度调节器、
医疗、气象站、及其他相关湿度检测控制等。
三、产品亮点
超低能耗、传输距离远、全部自动化校准、采用电容式湿敏元件、完全互换、标准数字单总线输出、
卓越的长期稳定性、采用高精度测温元件。
四、单总线接口定义
4.1 AM2306 引脚分配
表 1: AM2306 引脚分配
引脚
颜色
名称
描 述
1
红色
VDD
电源 (3.3V-5.5V)
2
黄色
SDA
串行数据,双向口
3
黑色
GND
地
NC
空脚
4
图 1: AM2306 引脚分配图
4.2
电源引脚(VDD GND)
AM2306 的供电电压范围为 3.3V - 5.5V,建议供电电压为 5V。
4.3 串行数据(SDA)
SDA 引脚为三态结构,用于读、写传感器数据。具体的通信时序,见通信协议的详细说明。
广州奥松电子有限公司
订购电话:4006 305378
-1-
企业 QQ:4006305378
www.aosong.com
五、传感器性能
5.1 相对湿度
5.2 温度
表 3: AM2306 相对温度性能表
表 2: AM2306 相对湿度性能表
参数
条件
min
分辨率
typ
max
0.1
量程范围
%RH
0
[1]
精度
25℃
重复性
参数
单位
99.9
%RH
%RH
精度
±0.1
%RH
量程范围
响应时间
1/e(63%)
迟滞
[3]
漂移
典型值
