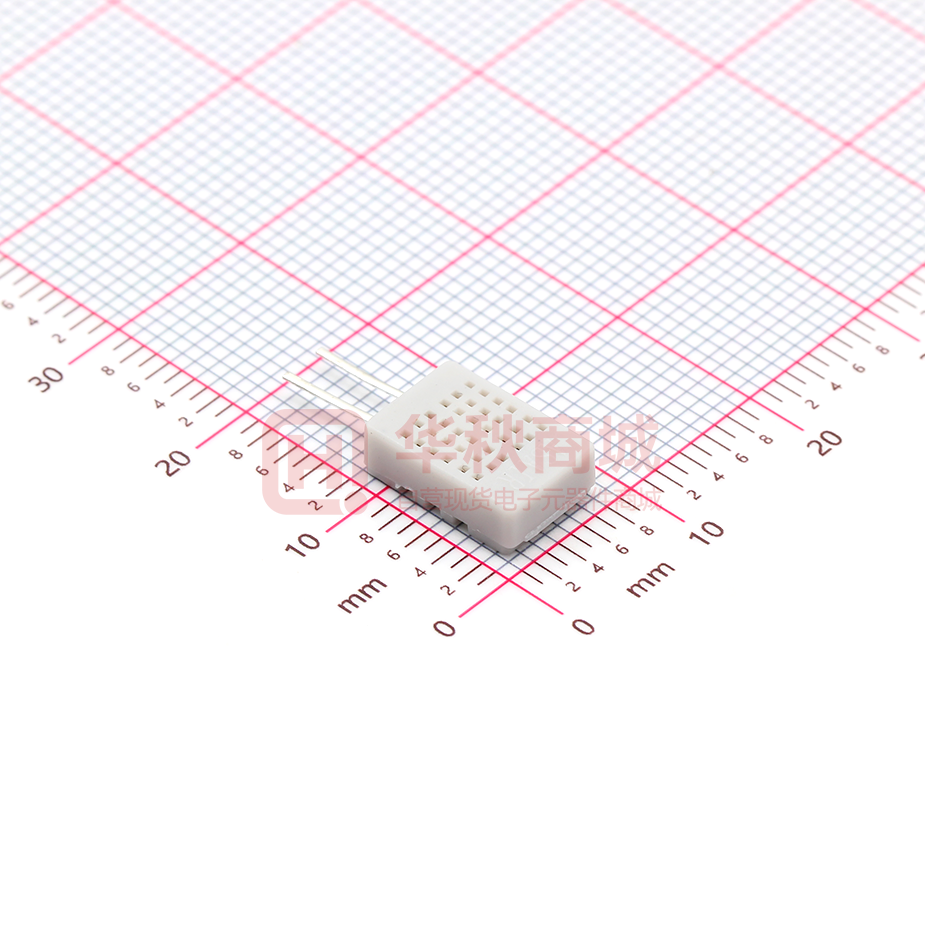

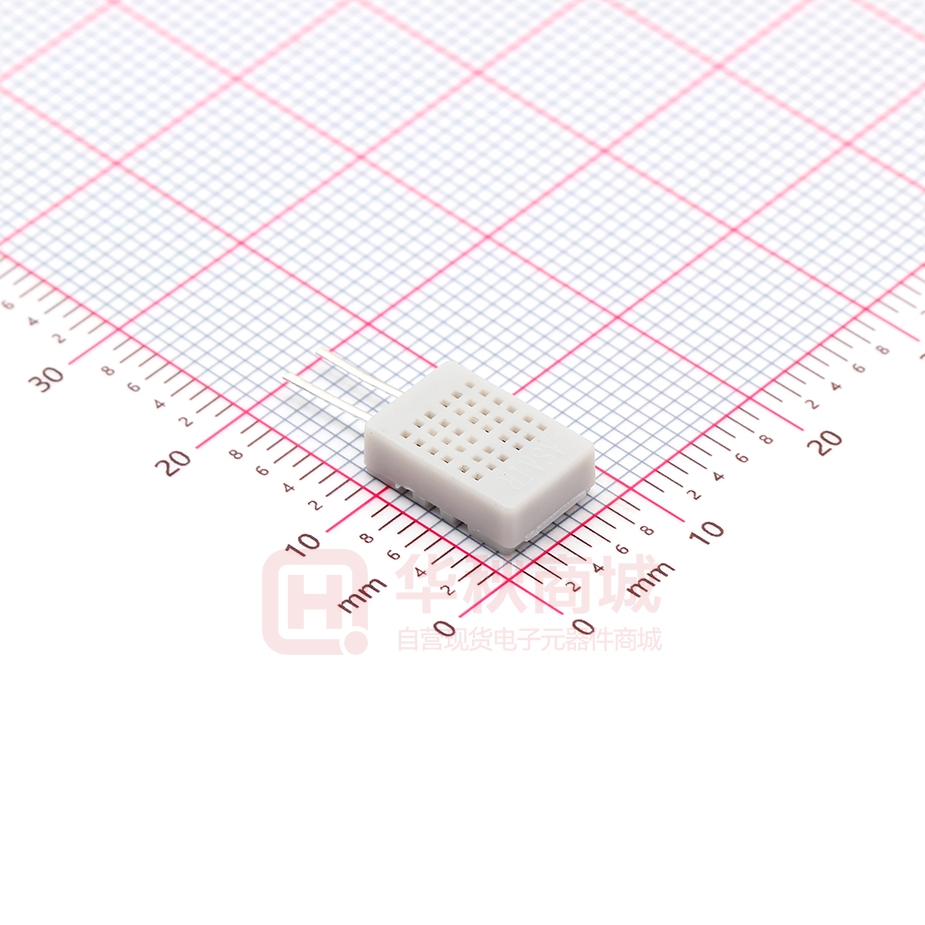

湿敏电阻器 HR202L 产品手册 更多详情请登陆：www.aosong.com 一、产品概述 HR202L 湿敏电阻器是采用有机高分子材料的一种新型湿度敏感元件，具有感湿范围宽，响应迅速， 抗污染能力强，无需加热清洗及长期使用性能稳定可靠等诸多特点。 二. 外形尺寸（单位：mm） 三、应用范围 用于温湿度显示计、温湿度礼品表、大气环境监测、工业过程控制、农业、测量仪表等应用领域。 四、产品亮点 外型小巧美观、长期稳定性好、温湿度测量范围宽、高低温湿度测量精确。 五、电路图 -1广州奥松电子有限公司 订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com 六、产品参数 定额电压：1.5V AC (Max,正弦波) 定额功率：0.2mW (Max,正弦波) 工作频率：500Hz~2kHz 使用温度：0~60℃ 使用湿度：95%RH 以下（非结露） 湿滞回差：≤2%RH 响应时间：吸湿, ≤20S；脱湿≤40S 稳定性：≤1%RH/年 湿度检测精度：≤±5%RH 相对湿度 条件：at25℃ 1kHz 1V AC 湿度： 60%RH 中心值：31 KΩ 阻抗值范围：19.8~50.2 KΩ 湿度检测精度：±5%RH (正弦波) -2广州奥松电子有限公司 订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com 七、标准检定条件 大气中、温度 25℃、测定频率数 1kHz、测定电压 1V AC（ 正弦波）作为基准。特性测定，测定前先 把湿度传感器放入 25℃ / 0%RH 的干燥空气中放置 30 分钟，湿度发生装置发生湿度 60%RH，放入湿度 传感器 15 分钟后测定阻抗值。 测定装置： 分流式湿度发生装置 ：AHR－1 型 LCR 电桥 ： TH2810A 测定用线 ：1 芯屏蔽线 稳定性测试： 序号 项目 试验方法 规格值 1 引脚强度 0.5kg 引线拉力 10 秒 无破损、引脚脱落， 电气特性正常 2 耐冲击性 硬质地板上 1m 高度重复 3 次自然落下。 无破损、引脚脱落， 电气特性正常 3 耐震动性 频率数 10～55Hz、振幅 1.5mm (10～55Hz～10Hz)向 X-Y-Z 方向 各 2 小时振动试验 无破损、引脚脱落， 电气特性正常 4 耐热性 温度 80℃、湿度 30%RH 以下空气中放置 1000 小时 ±5%RH 以内 5 耐寒性 温度 10℃、湿度 70%RH 以下空气中放置 1000 小时 ±5%RH 以内 6 耐湿性 温度 40℃、湿度 90%RH 以下空气中放置 1000 小时 ±5%RH 以内 7 温度循环 0℃下放置 30 分钟，再转入 50℃下放置 30 分钟， 再放入 0℃下 30 分钟，循环 5 次 ±5%RH 以内 湿度循环 25℃、30%RH 下放置 30 分钟， 再转入 90%RH 下放置 30 分钟， 再放入 30%RH 下 30 分钟，循环 5 次。 ±5%RH 以内 9 耐有机溶剂 常温有机溶剂 乙醇气体 30 分钟 丙酮气体 30 分钟 ±5%RH 以内 10 通电放置 一般室内（常温常湿）1kHz， 5Vp-p 方波连线 1000 小时放置。 ±5%RH 以内 8 规格值以 60%RH 湿度变化量为基准。 各试验完毕后，湿度传感器在常温常湿的正常空气中放置 24 小时后、测定出其湿度变化量。 -3广州奥松电子有限公司 订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com 八、相对湿度－阻抗特性 0℃ 5℃ 10℃ 20%RH 25%RH 15℃ 20℃ 25℃ 30℃ 35℃ 40℃ 45℃ 50℃ 55℃ 60℃ 10M 6.7 M 5.0 M 3.9 M 3.0 M 2.4 M 1.75 M 1.45 M 1.15 M 970K 10 M 7.0 M 5.0 M 3.4 M 2.6 M 1.9 M 1.5 M 1.1 M 880K 700K 560K 450K 30%RH 6.4 M 4.6 M 3.2 M 2.3 M 1.75 M 1.3 M 970K 740K 570K 420K 340K 270K 215K 35%RH 2.9 M 2.1 M 1.5 M 1.1 M 850K 630K 460K 380K 280K 210K 170K 150K 130K 40%RH 1.4 M 1.0 M 750K 540K 420K 310K 235K 190K 140K 110K 88K 70K 57K 45%RH 700K 500 K 380 K 280 K 210 K 160 K 125 K 100 K 78 K 64 K 50 K 41 K 34 K 50%RH 370 K 260 K 200 K 150 K 115 K 87 K 69 K 56 K 45 K 38 K 31 K 25 K 21 K 55%RH 190 K 140 K 110 K 84 K 64 K 49 K 39 K 33 K 27 K 24 K 19.5 K 17 K 14 K 60%RH 105 K 80 K 62 K 50 K 39 K 31 K 25 K 20 K 17.5 K 15 K 13 K 11 K 9.4 K 65%RH 62 K 48 K 37 K 30 K 24 K 19.5 K 16 K 13 K 11.5 K 10 K 8.6 K 7.6 K 6.8 K 70%RH 38 K 30 K 24 K 19 K 15.5 K 13 K 10.5 K 9.0 K 8.0 K 7.0 K 6.0 K 5.4 K 4.8 K 75%RH 23 K 18 K 15 K 12 K 10 K 8.4 K 7.2 K 6.2 K 5.6 K 4.9 K 4.2 K 3.8 K 3.4 K 80%RH 15.5 K 12.0 K 10.0 K 8.0 K 7.0 K 5.7 K 5.0 K 4.3 K 3.9 K 3.4 K 3.0 K 2.7 K 2.5 K 85%RH 10.5 K 8.2 K 6.8 K 5.5 K 4.8 K 4.0 K 3.5 K 3.1 K 2.8 K 2.4 K 2.1 K 1.9 K 1.8 K 90%RH 7.1 K 5.3 K 4.7 K 4.0 K 3.3 K 2.8 K 2.5 K 2.2 K 2.0 K 1.8 K 1.55 K 1.4 K 1.3 K 九、电气阻抗 R（KΩ） -4广州奥松电子有限公司 订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com 十、示例代码 /********************** 单片机：SN8P2501B 晶 振：内置 16M 4 分频 子程序说明： __interrupt IntIn() 为定时器中断函数 StartOneTImeSample(void) 执行一次检测操作 **********************/ typedef struct { unsigned char u8WihtchIOCharge; unsigned long u16ChargeTimeIo; //固定电阻充电时间 unsigned long u16ChargeTimeHumi; //湿度电阻充电时间 }ChargeTyPe; #define #define CHARGE_HUMIDITY_IO_HIGH() CHARGE_HUNIDITY_IO_LOW() #define #define CHARGE_IO_HIGH() CHARGE_IO_LOW() #define #define CHARGE_IO_HI() F_data FP21 = 1 FP21 = 0 FP20 = 1 FP20 = 0 P2M = 0X00 20 __interrupt IntIn() { WDTR = 0X5A; //看门狗 T0C = F_data; m_st_ChargeType.u8WihtchIOCharge++; if(m_st_ChargeType.u8WihtchIOCharge&0x80) //湿 充电 { if(m_st_ChargeType.u8WihtchIOCharge >= 0x84) //高低脉冲比例 3:1 { CHARGE_HUNIDITY_IO_LOW(); m_st_ChargeType.u8WihtchIOCharge = 0x80; } else if(m_st_ChargeType.u8WihtchIOCharge >= 0x81) { CHARGE_HUMIDITY_IO_HIGH(); } } -5广州奥松电子有限公司 订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com else { if(m_st_ChargeType.u8WihtchIOCharge == 0x01)//标准 充电 { CHARGE_IO_HIGH(); } else if(m_st_ChargeType.u8WihtchIOCharge == 0x04)//高低脉冲比例 3:1 { CHARGE_IO_LOW(); m_st_ChargeType.u8WihtchIOCharge = 0x00; } } m_st_ChargeType.u16ChargeTimeIo++; FT0IRQ = 0; //clear t0 irq flag } void StartOneTImeSample(void) { CHARGE_IO_HI(); //P1 口转为输入 当作高阻 m_st_ChargeType.u16ChargeTimeIo = 0; //变量初始化 if(m_st_ChargeType.u8WihtchIOCharge&0x80) { FP21M = 1; //输出 CHARGE_HUNIDITY_IO_LOW(); } else { FP20M = 1; //输出 CHARGE_IO_LOW(); } delay1N(2); //延时等待端口稳定 T0C = F_data; //记数值从新装载 FT0ENB = 1;// //开定时器 自动进行测量 while(1) { if(FP22) //检测充电门限 { FT0ENB = 0;// 门限到,关定时器 if(m_st_ChargeType.u8WihtchIOCharge&0x80)//记录湿度敏电阻充电时间 { m_st_ChargeType.u16ChargeTimeHumi = m_st_ChargeType.u16ChargeTimeIo; } break; } } P2M = 0X23; P2 = 0X00;//放电 FP22M = 1; FP22 = 0; delay1N(100); FP22M = 0; } -6广州奥松电子有限公司 订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com 十一、许可证协议 未经版权持有人的事先书面许可，不得以任何形式或者任何手段，无论是电子的还是机械的（其中包 括影印） ，对本手册任何部分进行复制，也不得将其内容传达给第三方。本说明手册内容如有变更，恕不另 行通知。 奥松电子有限公司和第三方拥有软件的所有权，用户只有在签订了合同或软件使用许可证后方可使用。 十二、警告及人身伤害 勿将本产品应用于安全保护装置或急停设备上，以及由于该产品故障可能导致人身伤害的任何其它应 用中。不得应用本产品除非有特别的目的或有使用授权。在安装、处理、使用或维护该产品前要参考产品 数据表及应用指南。如不遵从此建议，可能导致死亡和严重的人身伤害。 本公司将不承担由此产生的人身 伤害及死亡的所有赔偿，并且免除由此对公司管理者和雇员以及附属代理商、分销商等可能产生的任何索 赔要求，包括：各种成本费用、赔偿费用、律师费用等等。 -7广州奥松电子有限公司 订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com
