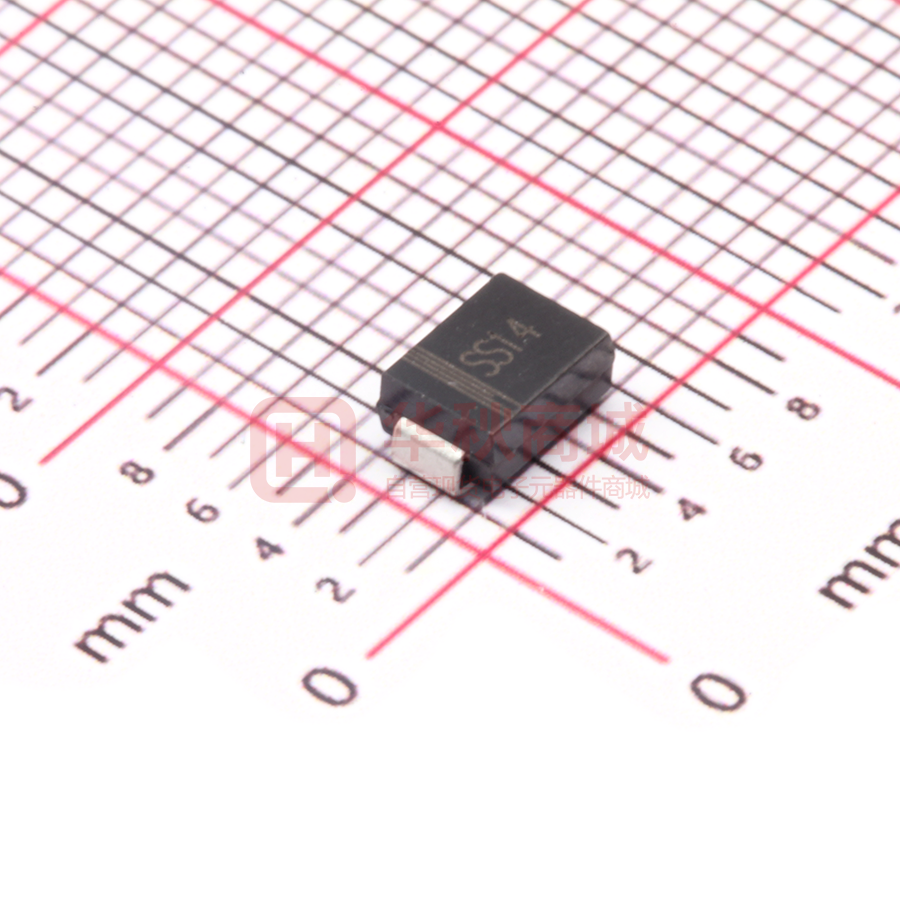

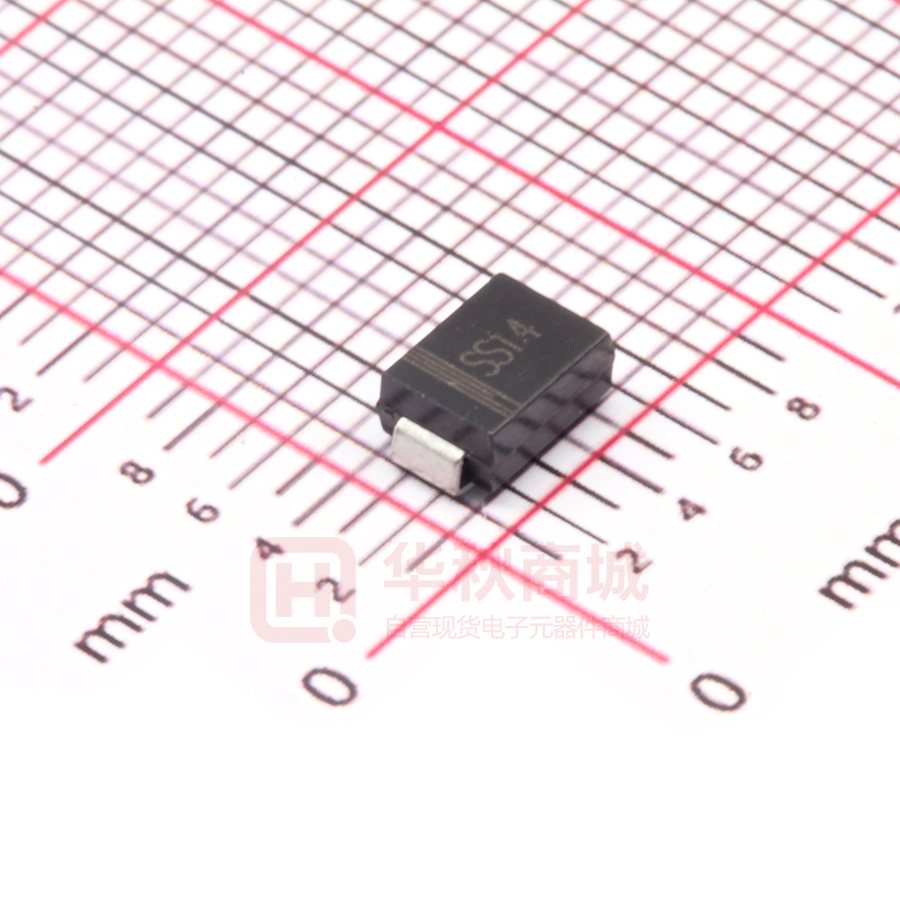

SS14 SMB
SCHOTTKY
SURFACE MOUNT SCHOTTKY BARRIER RECTIFIERS
ROHS
FEATURES
For surface mounted applications
Metal-Semiconductor junction with guardring
Epitaxial construction
Low forward voltage drop
High current capability
For sue in low voltage,high frequency inverters free
wheeling,and polarity protection applications
The plastic material carries U/L recognition 94V- O
MECHANICAL DATA
Case: JEDEC DO - 214AA. molded plastic
Polarity: Color band denotes cathode
W eight: 0.009 ounce.0.25 grams
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Ratings at 25 ℃ ambient temperature unless otherwise specified.
Single phase. half wave. 60HZ. resistive or inductive load. For capacitive load. derate current by 20%
SYMBOL
SS14
UNITS
Maximum Recurrent Peak Reverse Voltage
VRRM
40
V
Maximum RMS Voltage
VRMS
28
V
Maximum DC Blocking Voltage
Maximum Average Forward Rectified Current
VDC
40
V
I(AV)
1.0
A
IFSM
40
A
VF
0.55
V
IR
℃
0.5
8
mA
) Cj
100
pF
9.5mm Lead Length. TA = 75℃
Peak Forward Surge Current
8.3ms Single half-sine-wave superimposed
on rated Tj = 125℃
Maximum Forward Voltage at 1.0A DC
Maximum Reverse Current
TA = 25℃
at Rated DC Blocking Voltage TA = 100℃
Typical Junction Capacitance ( Note 1 )
Typical Thermal Resistance ( Note 2 )
RQJL
)
RQJA
50
Operating Junction Temperature Range
Tj
55 to 125
℃
TSTG
55 to 150
℃
Storage Temperature Range
NOTE:
10
℃/W
1. Measured at 1.0MHZ and applied reverse voltage of 4.0V DC.
2. Thermal Resistance Junction to Lead.
Rev 8: Nov 2014
www.born-tw.com
Page 1 of 2
SS14 SMB
SCHOTTKY
SURFACE MOUNT SCHOTTKY BARRIER RECTIFIERS
ROHS
FIG.1-TYPICAL INSTANTANEOUS
FORWARD CHARACTERISTICS
FIG.2-TYPICAL JUNCTION CHARACTERISTICS
1000
10
JUNCTION CAPACITANCE, p F
pulse width=300μS
TJ=25℃
1.0
AMPERES
INSTANTANEOUS FORWARD CURRENT,
50
0.1
300
Tj = 25 ℃
f = 1.0 MHZ
100
30.0
0.01
10.0
0.0
0.2
0.4
0.6
0.8
1.0
1.2
1.4
1.0
4.0
INTANTANEOUS FORWARD VOLEAGE,
10
100
REVERSE VOLTAGE, VOLTS
VOLTS
FIG.3-FORWARD CURRENT DERATING CURVE
FIG.4-MAXIMUM NON-REPETITIVE PEAK
FORWARD SURGE CURRENT
40
1.0
0.5
CURRENT, AMPERES
PEAK FORWARD SURGE
Single Phase Half Wave 60Hz
Resistive or Inductive Load
CURRENT,AMPERES
AVERAGE FORWARD RECTIFIED
1.5
30
8.3mS SINGLE HALF
SINE-WAVE
20
(JEDEC Method)
10
0
1.0
0
0
25
50
75
100
125
150
10
20
100
175
NUMBER OF CYCLES AT 60Hz
AMBIENT TEMPERATURE, ℃
Rev 8: Nov 2014
2.0
www.born-tw.com
Page 2 of 2
