Plastic-Encapsulate Diodes
SCHOTTKY BARRIER DIODE ARRAYS

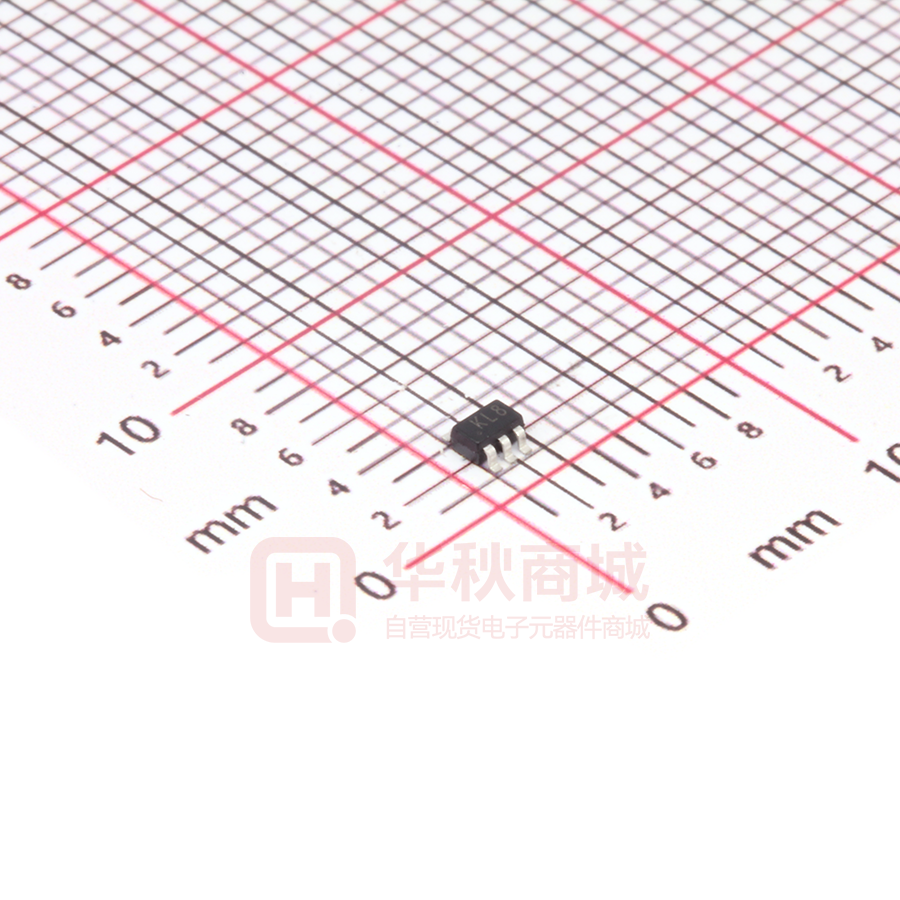

SOT-363
FEATURES
Low Forward Voltage Drop
Fast Switching
Small Surface Mount Package
PN Junction Guard Ring for Transient and ESD Protection
Available in Lead Free Version
MARKING:
BAT54ADW
BAT54BRW
BAT54DW
BAT54JW
BAT54ADW
BAT54DW
BAT54BRW
BAT54CDW
BAT54CDW
BAT54SDW
BAT54SDW
BAT54TW
BAT54TW
BAT54JW
Solid dot = Green molding compound device,if none,
the normal device.
Solid dot = Pin1 indicate.
1 of 4
Copyright © All right reserved: Heyuan China Base Electronics Technology Co., Ltd.
ELECTRICAL CHARACTERISTICS
MAXIMUM RATINGS ( Ta=25℃ unless otherwise noted )
Symbol
Parameter
VRRM
Repetitive Peak Reverse Voltage
VRWM
Peak Working Reverse Voltage
Value
Unit
30
V
mA
VR
DC Blocking Voltage
IO
Forward Continuous Current
200
IFRM
Repetitive Peak Forward Current
300
IFSM
Non-repetitive Peak Forward Surge Current @t=8.3ms
600
PD
Power Dissipation
200
mW
Thermal Resistance From Junction To Ambient
500
℃/W
Tj
Junction Temperature
125
℃
Tstg
Storage Temperature
-55~+150
℃
RΘJA
mA
ELECTRICAL CHARACTERISTICS (Ta =25 ℃ unless otherwise specified)
Parameter
Symbol
Reverse voltage
V(BR)
Reverse current
IR
Forward voltage
VF
Total capacitance
Ctot
Reverse recovery time
trr
Test conditions
IR=100μA
Min
Typ
Max
30
Unit
V
VR=25V
2
IF=1mA
320
IF=10mA
400
IF=30mA
500
IF=100mA
1000
μA
mV
VR=1V,f=1MHz
10
pF
IF= IR=10mA, Irr=0.1×IR, RL=100Ω
5
ns
2 of 4
Copyright © All right reserved: Heyuan China Base Electronics Technology Co., Ltd.
Typical Characteristics
Forward
100
Characteristics
Reverse
100
Pulsed
Characteristics
Pulsed
1
0
REVERSE CURRENT IR
10
T=
a 2
5℃
=1
00
℃
a
T
FORWARD CURRENT
IF
(uA)
(mA)
Ta=100 ℃
200
400
FORWARD VOLTAGE
VF
1
Ta=25 ℃
0.1
600
0
10
(mV)
20
VR
REVERSE VOLTAGE
Capacitance Characteristics
20
10
30
(V)
Power Derating Curve
250
Ta=25℃
(mW)
PD
15
POWER DISSIPATION
CAPACITANCE BETWEEN TERMINALS
CT (pF)
f=1MHz
10
5
0
0
5
10
REVERSE VOLTAGE
15
VR
200
150
100
50
0
20
0
25
50
AMBIENT TEMPERATURE
(V)
75
100
Ta
(℃ )
3 of 4
Copyright © All right reserved: Heyuan China Base Electronics Technology Co., Ltd.
125
SOT-363 Package Outline Dimensions
4 of 4
Copyright © All right reserved: Heyuan China Base Electronics Technology Co., Ltd.
