深圳市奥伦德科技股份有限公司
Shenzhen Orient Tech Ltd . Co ., Ltd

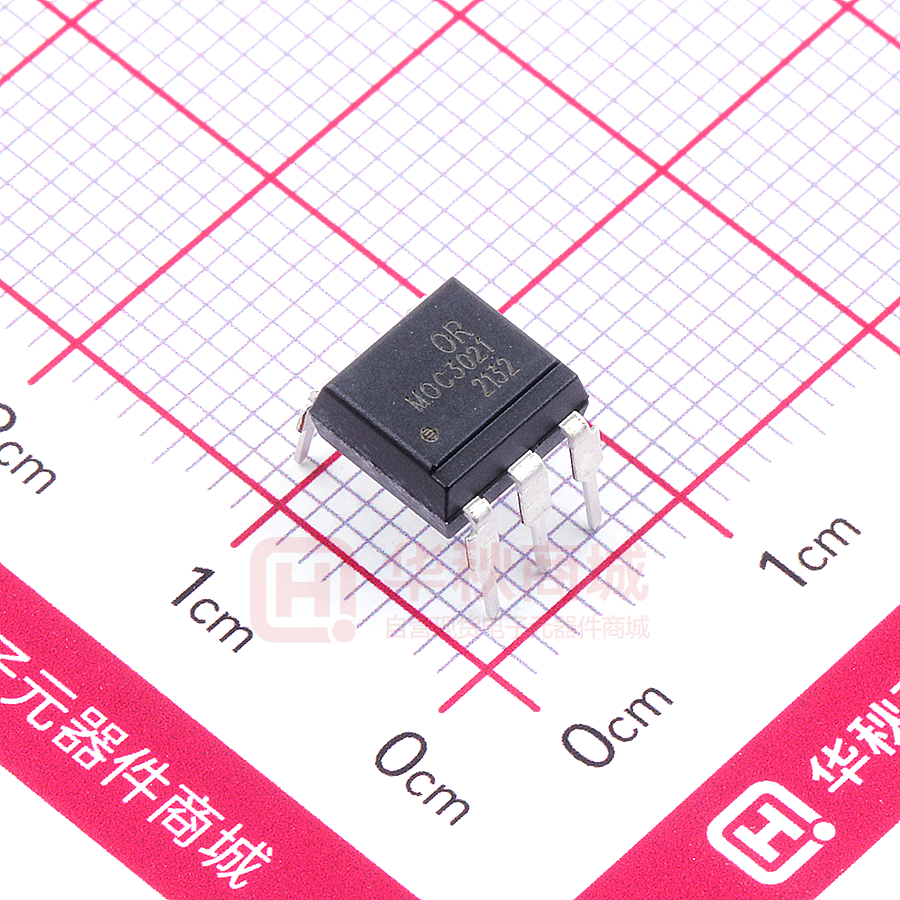

MOC302X
产品规格书
Specification Sheet
品
名(P/N): 光电耦合器 Photocoupler
客户名称(Customer):
本厂型号(Mfg P/N):
日
MOC302X
期(Date):
Add:Block A 3rd Floor No.4 Building Tian An Cyber Park Huang Ge Rd, Long Gang Dist, Shenzhen, Guangdong, 518172
Web: www.orient-opto.com
Copyright© 2018 Orient .All rights Reserved
1
A0
深圳市奥伦德科技股份有限公司
Shenzhen Orient Tech Ltd . Co ., Ltd
MOC302X
1. 特点(Features)
(1) 绝缘电压:(Isolation voltage between input and output) Viso ≧ 5,000Vrms
(2)
6 脚可控硅光电隔离器 (6pin DIP optoisolators, triac driver output)
(3) 符合欧盟 REACH 标准 (Compliance with EU REACH)
(4). 产品符合 RoHS 要求(The product itself will remain within RoHS compliant version)
(5). 运行温度范围:(Operating temperature) -40 ℃ to +100 ℃
2. 说明 (description)
描述该系列器件包含一个红外发光二极管和光电探测器。不含卤素和 Sb2O3.
3. 应用范围 (Application Range)
•交流电动机驱动 (AC Motor Drives)
•交流电机启动器 (AC Motor Starters)
•照明控制
(Lighting Controls)
•电磁阀控制
(Solenoid/Valve Controls
•固态继电器
(Solid State Relays)
•温度控制器
(Temperature Controls)
4. 最大绝对额定值(常温 T=25℃) Max Absolute rated Value (Normal Temperature=25℃)
符号 典型值 Rated
Symbol
Value
IF
50
TJ
125
VR
6
P
100
参数 Parameter
正向电流(Forward Current)
结温 (Junction Temperature)
输入 Input
逆向电压 (Reverse Voltage)
功率耗损 (Power Dissipation)
断态重复峰值电压
V DRM
(Off-State Output Terminal Voltage)
峰值重复浪涌电流
Peak Repetitive Surge Current
I TSM
输出 Output
(PW=1ms,120 pps)
TJ
结温 (Junction Temperature)
集电极功率耗损
PC
(Collector Power Dissipation)
总功率消耗 (Total Power Dissipation )
Ptot
*1 绝缘电压 (Insulation Voltage)
Viso
工作温度 (Working Temperature)
Topr
Tstg
存贮温度 (Deposit Temperature)
*2 焊锡温度 (Soldering Temperature)
Tsol
单位 Unit
mA
℃
V
mW
400
V
1
A
125
℃
300
mW
330
5000
-40 ~ + 100
-55 ~ + 150
260
mW
Vrms
℃
*1. 交流测试, 时间 1 分钟,R.H. =40~60% AC Test, 1 minute, humidity = 40~60%
如下是绝缘测试的方法. Insulation test method as below:
(1) 将产品的两端短路。 Short circuit both terminals of photocoupler
(2) 测试绝缘电压时无电流通过。No Current when testing insulation voltage
(3) 测试时加正弦波形电压。Adding sine wave voltage when testing
*2. 锡焊时间为 10 秒 soldering time is 10 seconds
Copyright© 2018 Orient .All rights Reserved
2
A0
深圳市奥伦德科技股份有限公司
Shenzhen Orient Tech Ltd . Co ., Ltd
MOC302X
5. 光电特性(常温 T=25℃) (Opto-electronic Characteristics)
参数
Parameter
符号
条件
Symbol
Condition
最小 典型值 最大 单位
Min Typ.* Max Unit
输入
正向电压(Forward Voltage)
VF
IF=20mA
---
1.2
1.6
V
(Input)
逆向电流(Reverse Current)
IR
VR=6V
---
0.05
10
μA
IDRM
V DRM = 400V
---
10
100
nA
VTM
ITM=100mA Peak
---
1.7
3.0
V
dv/dt
Vin=240Vrms
1000
---
---
V/us
---
---
30
---
---
15
---
---
10
---
---
5
---
200
---
1.峰值阻断电流,任一方向
(Peak Blocking Current, Either Direction)
输出
峰值状态电压,任一方向
(Output)
( Peak On-State Voltage, Either Direction)
2.断态电压临界上升率
(Critical rate of Rise of Off-State Voltage)
MOC3020
3.LED 触发电流,锁存输
出所需的电流,任一方向 MOC3021
组合
Couple
(Led Trigger Current,Current
Required to Latch Output, Either
Direction)
MOC3022
IFT
Main Terminal Voltage = 3V
MOC3023
Holding Current, Either Direction
IH
mA
uA
*1.Test voltage must be applied within dv/dt rating.
*2. This is static dv/dt. Commutating dv/dt is a function of the load-driving thyristor(s) only.
*3. All devices are guaranteed to trigger at an IF value less than or equal to max IFT .
Therefore,recommended operating IF lies between max IFT , 30 mA for MOC3020, 15 mA for MOC3021,
10 mA for MOC3022, 5 mA for MOC3023, and absolute max IF (50mA).
Copyright© 2018 Orient .All rights Reserved
3
A0
深圳市奥伦德科技股份有限公司
Shenzhen Orient Tech Ltd . Co ., Ltd
MOC302X
6. 命名规则(Naming Rule)
注:
(1) 制造商名称: OR代表制造商 Shenzhen Orient Components Co., Ltd.
(2) 等级代码IF Rank Code:等级代码 Rank:有0、1、2、3共4种形式,X=0代表MOC3020;X=1
代表MOC3021;X=2代表MOC3022;X=3代表MOC3023。
(3) 周代码:Week Code:
(4) 年代码:Year Code:
01代表第一周、02代表第二周、依此类推。
例如:F8 或C8,其中F表铁支架/C表铜支架,8代表2018年、依
此类推。
(5) Anode:代表正极。
(6) Device Part Number 代表MOC302X光耦产品.
Copyright© 2018 Orient .All rights Reserved
4
A0
深圳市奥伦德科技股份有限公司
Shenzhen Orient Tech Ltd . Co ., Ltd
MOC302X
7. 外形尺寸 (Outer Dimension)
(1).MOC302X
(2).MOC302XM
Copyright© 2018 Orient .All rights Reserved
5
A0
深圳市奥伦德科技股份有限公司
Shenzhen Orient Tech Ltd . Co ., Ltd
MOC302X
(3).MOC302XS
8. 编带尺寸 (Taping Dimensions)
(1).MOC302XS-TA
Copyright© 2018 Orient .All rights Reserved
6
A0
深圳市奥伦德科技股份有限公司
Shenzhen Orient Tech Ltd . Co ., Ltd
MOC302X
(2).MOC302XS-TA1
Description
Symbol
Dimension in mm (inch)
Tape wide
W
16±0.3 (0.63)
Pitch of sprocket holes
P0
4±0.1 (0.15)
F
7.5±0.1 (0.295)
P2
2±0.1 (0.079)
P1
12±0.1 (0.472)
Distance of compartment
Distance of compartment to compartment
封装类型
MOC302XS series(TA/TA1)
数量(个)
1000
Copyright© 2018 Orient .All rights Reserved
7
A0
深圳市奥伦德科技股份有限公司
Shenzhen Orient Tech Ltd . Co ., Ltd
MOC302X
9. 焊接温度曲线 (Temperature Profile Of Soldering)
(1).红外回流焊(jedec-std-020c 兼容)(IR Reflow soldering (JEDEC-STD-020C compliant))
注意:一次焊接回流建议在温度和时间配置文件如下所示的条件下。不要焊接超过三次。
配置项
条件
预热(Preheat)
-最低温度(TSmin )
150˚C
-最高温度(TSmax )
200˚C
-时间(最小到最大(TS)
90±30 sec
焊接区(Soldering zone)
-温度(TL)
217˚C
-时间(tL)
60 sec
峰值温度(Peak Temperature)
260˚C
爬升率(Ramp-up rate)
3˚C / sec max.
下降率(3˚C / sec max.)
Copyright© 2018 Orient .All rights Reserved
3~6˚C / sec
8
A0
深圳市奥伦德科技股份有限公司
Shenzhen Orient Tech Ltd . Co ., Ltd
MOC302X
(2).波峰焊接(jedec22a111 兼容)(Wave soldering (JEDEC22A111 compliant)
建议在温度条件下一次性焊接。
温度(Temperature)
260+0/-5˚C
时间(Time)
10 sec
预热温度(Preheat temperature)
5 to 140˚C
预热时间(Preheat time)
30 to 80 sec
(3).电烙铁手工焊接(Hand soldering by soldering iron)
允许单铅焊接在每一个过程中,建议一次性焊接。
温度(Temperature)
380+0/-5˚C
时间(Time)
3 sec max
Copyright© 2018 Orient .All rights Reserved
9
A0
深圳市奥伦德科技股份有限公司
Shenzhen Orient Tech Ltd . Co ., Ltd
MOC302X
10. 推荐的焊盘 (RRECOMMENDED FOOT PRINT PATTERNS (MOUNT PAD))
Copyright© 2018 Orient .All rights Reserved
10
A0
深圳市奥伦德科技股份有限公司
Shenzhen Orient Tech Ltd . Co ., Ltd
11. 特性曲线
MOC302X
( Characteristics Curve)
Copyright© 2018 Orient .All rights Reserved
11
A0
深圳市奥伦德科技股份有限公司
Shenzhen Orient Tech Ltd . Co ., Ltd
Copyright© 2018 Orient .All rights Reserved
12
MOC302X
A0
