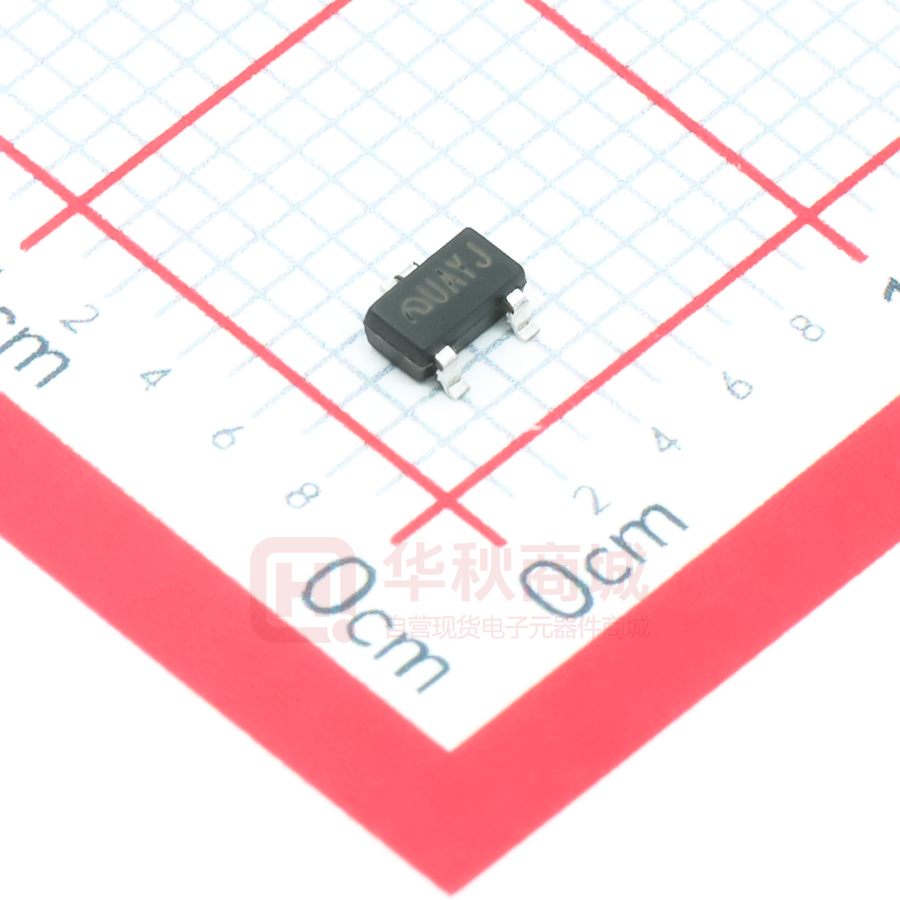

ME6239A50M3G

ME6239 250mA 带载、1.5uA 低功耗、抑制输出过冲、30V 高耐压线性稳压器 概述 特点 ● 高输入电压：高达30V ME6239 是一款采用 CMOS 工艺制作的低压差、 低功耗线性稳压器，内置基准电路、误差放大器以及 ● 抑制上电时的输出电压过冲 反馈电阻网络。ME6239 输入电压最高达到 30V，输 ● 输超低静态电流：1.5uA （Typ） 出电流最大 250mA。内部反馈电压可以设置固定输出 ● 输出电压范围：1.5~12V 电压，电压范围从 1.5V 到 12V。 ● 输出电压精度：± 1% ● 输出电流：IOUT = 250mA （ VIN =6.5V & VOUT =5.0V） ● 短路电流：42mA ● 低温度系数 ● 采用低ESR的陶瓷电容输出稳定 应用场合 封装形式 ● 电池供电设备 ● 3-pin SOT23-3、SOT89-3、TO92 ● 音频视频设备 ● 通信设备 典型应用图 Vout VIN ME6239 CIN 10uF GND Cout 10uF 特别注意：当输入电压超过 15V 时，由于使用陶瓷输入电容上电尖峰严重， 必须采用电解电容或者钽电容作为输入电容。 V01 www.microne.com.cn Page 1 of 8 ME6239 选购指南 ME 62 39 X XX X G 环保标识 封装形式: T-TO92 M3-SOT23-3 P-SOT89-3 输出电压 版本 / 系列 产品品种 产品类别 公司标识 产品型号 产品说明 ME6239A50M3G VOUT =5.0V；封装形式：SOT23-3 ME6239A50PG VOUT =5.0V；封装形式：SOT89-3 如需其他电压值或封装形式，请联系我司销售人员。 产品脚位图 3 1 1 2 3 2 1 SOT23-3 V01 2 3 SOT89-3 www.microne.com.cn TO92 Page 2 of 8 ME6239 脚位功能说明 PIN 脚位 符号 功能说明 SOT89-3 / TO92 SOT23-3 1 1 VSS 地 2 3 VIN 电源输入端 3 2 VOUT 电压输出端 功能框图 绝对最大额定值 参数 符号 范围 单位 输入电压 VIN 30 V 输出电流 IOUT 250 mA 输出电压 VOUT Vss-0.3～VIN +0.3 V 230 ℃/W 100 ℃/W 151 ℃/W SOT23-3 封装热阻 SOT89-3 θja TO92 工作温度范围 TOPR －40～＋150 ℃ 存储温度范围 TSTG －55～＋150 ℃ 焊接温度 V01 260℃，10sec www.microne.com.cn Page 3 of 8 ME6239 电气参数 ME6239A50 (VIN= VOUT+1.5V，CIN=CL=10uF，Ta=25OC, 除特殊说明外) 参数 符号 测试条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note 2) IOUT=10mA X 0.99 VOUT (T) (Note 1) X 1.01 V 输入电压 VIN 30 V 最大输出电流 IOUT _max VIN= VOUT+1.5V 250 ∆VOUT VIN= VOUT +1.5V, 1mA≤IOUT≤200mA 30 IOUT =50mA 190 mV IOUT =100mA 380 mV 负载调整率 压差 (Note 3) 5.0 mA 60 mV VDIF 静态电流 ISS VIN= VOUT +1.0V 1.5 2.5 μA 电源电压调整率 ∆VOUT ∆VIN ×VOUT IOUT =1mA VOUT +1.0V ≤VIN≤30V 0.06 0.1 %/V 短路电流 ISHORT VOUT=0V 42 80 mA 温度系数 ∆VOUT VOUT×∆Ta IOUT =10mA -40℃≤Ta≤85℃ 65 ppm/℃ 应用信息 输入输出电容的选择 陶瓷电容由于其高容值、低成本特性使其适用于更小的体积的应用，其高纹波电流、高电压额定值 、低 ESR 等 特性使其更佳适用于转换器的应用。运用陶瓷电容可以获得低输出电压纹波和小的外围电路尺寸。选择 X5R 或者 X7R 型号作为输出和输入电容，这些型号的电容有更好的温度和电压特性。 但是在陶瓷电容作输入电容时，当 VIN 电压大于 15V 时，热插拔在 VIN 管脚处产生的高压尖峰可能会超过 40V， 有可能会造成芯片的永久性损坏。因此，我们建议，客户在 VIN>15V 的应用中，使用吸收上电尖峰性能更好的电解电 容或者钽电容，可以有效地保护芯片，提高系统可靠性。 当 VIN 上电电压非常迅速时，芯片内部电路来不及响应时，输出电压容易出现超过额定输出电压的情况，即输出 过冲。当系统出现输出电压过冲时，可以利用增加输出电容（20~100uF）来减少这种过冲。 特别注意：当电源快速启动或者电源发生波动时，输出电压都可能会有过冲现象。请务必在实际应用环境中对电 源启动时的输出电压过冲现象进行充分实测验证后再决定使用。 V01 www.microne.com.cn Page 4 of 8 ME6239 封装信息 ● SOT23-3 尺寸 (mm) 尺寸 (Inch) 参数 最小值 最大值 最小值 最大值 A 2.7 3.1 0.1063 0.122 B 1.7 2.1 0.0669 0.0827 b 0.35 0.5 0.0138 0.0197 C 1.0 1.2 0.0394 0.0472 c 0.1 0.25 0.0039 0.0098 d 0.2 - 0.0079 - E 2.6 3.0 0.1023 0.1181 e 1.5 1.8 0.059 0.0708 V01 www.microne.com.cn Page 5 of 8 ME6239 ● SOT89-3 尺寸 (mm) 尺寸 (Inch) 参数 最小值 最大值 最小值 最大值 A 1.4 1.6 0.0551 0.0630 A1 1.4 1.6 0.0551 0.0630 a 0.36 0.48 0.0142 0.0189 b 0.41 0.53 0.0161 0.0209 c 0.36 0.48 0.0142 0.0189 d 1.4 1.75 0.0551 0.0689 B 0.38 0.43 0.015 0.0169 C 1.4 1.6 0.0551 0.0630 D 4.4 4.6 0.1732 0.181 E - 4.25 - 0.1673 e 2.4 2.6 0.0945 0.1023 L1 0.4 - 0.0157 - L2 0.8 - 0.0315 - V01 www.microne.com.cn Page 6 of 8 ME6239 ● TO-92 尺寸（mm） 参数 尺寸（Inch） 最小值 最大值 最小值 最大值 A 3.3 3.7 0.1299 0.1457 A1 1.1 1.4 0.0433 0.0551 b 0.38 0.55 0.015 0.0217 c 0.36 0.51 0.0142 0.0201 D 4.3 4.7 0.1693 0.185 D1 3.43 一 0.135 一 E 4.3 4.7 0.1693 0.185 e 1.27TYP 0.05TYP e1 2.44 2.64 0.0961 0.1039 L 14.1 14.5 0.5551 0.5709 h 0 0.38 0 0.015 Φ 一 1.6 一 0.063 V01 www.microne.com.cn Page 7 of 8 ME6239  本资料内容，随产品的改进，可能会有未经预告之更改。  本资料所记载设计图等因第三者的工业所有权而引发之诸问题，本公司不承担其责任。另外， 应用电路示例为产品之代表性应用说明，非保证批量生产之设计。  本资料内容未经本公司许可，严禁以其他目的加以转载或复制等。  本资料所记载之产品，未经本公司书面许可，不得作为健康器械、医疗器械、防灾器械、瓦 斯关联器械、车辆器械、航空器械及车载器械等对人体产生影响的器械或装置部件使用。  尽管本公司一向致力于提高质量与可靠性，但是半导体产品有可能按照某种概率发生故障或 错误工作。为防止因故障或错误动作而产生人身事故、火灾事故、社会性损害等，请充分留 心冗余设计、火势蔓延对策设计、防止错误动作设计等安全设计。 V01 www.microne.com.cn Page 8 of 8
