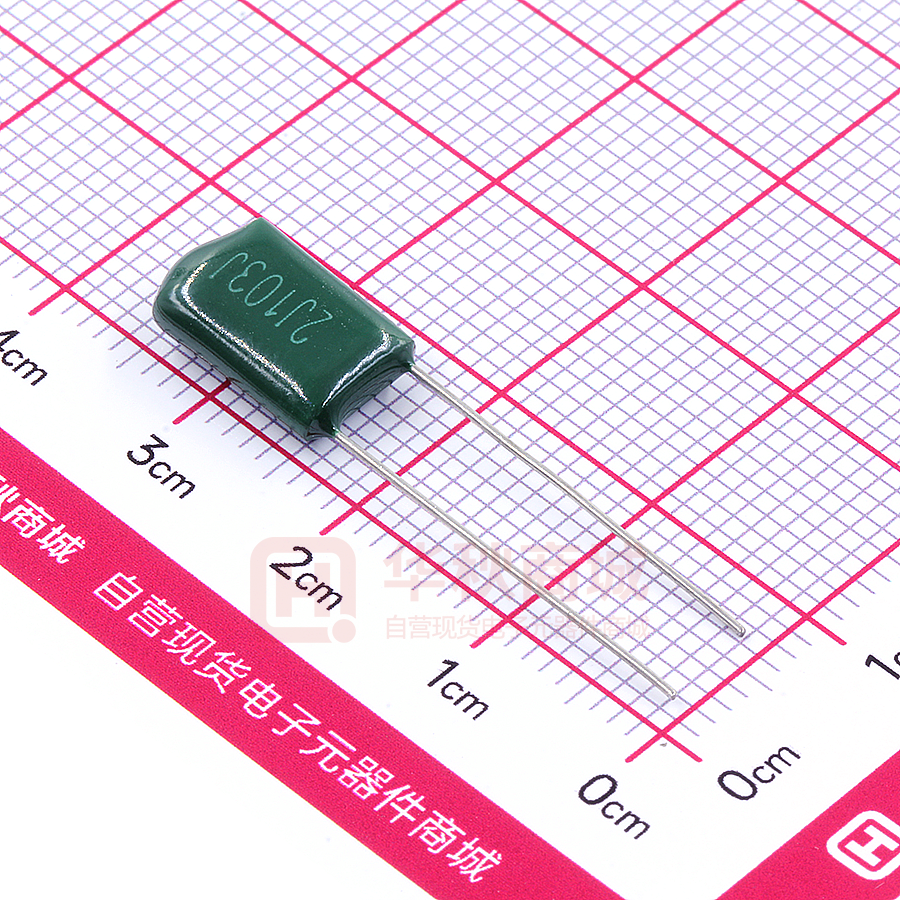

2J103J114CL003

规格承认书 Specification for approval 客户名称: 深圳市立创电子商务有限公司 （Customer Name） CL11聚酯膜电容器麦拉电容 产品名称: Polyester Film Capacitor （Product Name） 客户料号： （Customer part number） 科尼盛料号： 2J103J114CL003 （KNSCHA number） 型号规格: （Specifications） CL11 103J/630V P=5mm CL11 103J/630V P=5mm Approval 拟 制 (Fiction) 审 核 (Chief) Approval 核 准 (Approval) 检 验 (Inspect) 东莞市科尼盛电子有限公司 DONG GUAN KNSCHA ELECTRONICS CO.,LTD. No. 8th floor, A3 building, R&D center (Phase I), Songshan Lake Intelligent Valley, Liaobu Town, Dongguan City. TEL:0769-83698067 81035570 FAX: 0769-83861559 Email：sales@knscha.com Website: http://www.knscha.com 审 核 (Chief) 核 准 (Approval) 一： 特性 项目 性能测试 温度使用范围 容量范围 0.010uF； 容量误差 ±5％（J） ±10％（K） 额定电压 630V 绝缘电阻 ≥30000MΩ（CR≤0.1μF） ≥10000sMΩ（CR＞0.1μF） 额定电压*2.5倍(5Sec) 耐电压 损耗角正切 测试条件 二： -40～+85℃ （+100℃ 0.7UR） 0.01 MAX 1KHZ 1KHZ，1V，25℃ 产品尺寸 NO 料号 1 2J103J114CL003 系列 CL11 规格 103J/630V W±1 (mm) H±1 (mm) T±1 (mm) 7.7 12 4 P± d± 0.5 0.05 (mm） (mm) 5.0 0.5 备注 三：性能测试 NO 项目 试验结果 试验方法 IEC68-2-21-1983（SJZ9001.21）U 直径（D）＜0.5mm 3.1 3.2 3.3 3.4 3.5 端子 强度实 验 焊锡 耐热性 拉力 测试 抗张力 0.5KG 无 引 脚 断 时间为 10秒 及 电 容 没 有 直径（D）0.6mm 抗张力1.0KG 损伤 时间为10 秒 直径（D）＞0.8mm 抗张力 2.0KG 时间为 20秒 无 引 脚 断 IEC68-2-21-1983（SJZ9001.21）U 抗弯强度：0.5KG（5N） 弯曲 及 电 容 没 有 弯曲时间：左右两边连续弯曲（4*90 测试 损伤 度） （SJZ901.31）T 外观：导线没有损伤 IEC68-2-20（1979） 焊锡温度：260±5℃ 电容变化率（1KHZ） 浸渍时间：5±1SEC ΔC/C.tgδ REFER TO：3.4 约 95％以 上 覆 盖 有 锡在 导线上 可焊性 ΔC/C.tgδ 试验 REFER TO：3.4 外观：没有损伤 电容变化率（1KHZ） ΔC/C≤1％ tgδ： 振动试验 C≤1uF≤0.001 变化值 C＞1uF≤0.003 变化值 IR：＞测试前的50％ 外观：没有损伤 电容变化率（1KHZ） 耐寒耐 ΔC/C≤1％ 热试 验 tgδ： C≤1uF≤0.0015 变化值 温度 变 C＞1uF≤0.0030 化试 验 变 化值 IR：＞测试前的50％ 焊锡温度：235±5℃ 浸渍时间：2±0.5 秒焊料成份： 99.96％SN+0.04％AG（SN60％/SB40％） IEC68-2-6（1982） （SJZ9001.18）FC 测试频率为： 10-55HZ10-500HZ，10-2000HZ 振幅：0.75mm 最大加速度：98m/S² IEC68-2-1（1976） （SJZ9001.2）A 试验温度：-40±2℃ 试验时间：2 小时温度循环试验 上限温度及下限温度5个循环各30分钟 NO 3.6 3.7 3.8 项目 干热试验 耐湿性 寿命测试 试验结果 外观：没有损伤 电容变化率（1KHZ） ΔC/C≤1％ tgδ： C≤1uF≤0.0015 变化值 C ＞1uF≤ 0.0030 变化值 IR：＞测试前的50％ 外观：没有损伤 电容变化率（1KHZ） ΔC/C≤1％ tgδ： C≤1uF≤0.0010 变化值 C ＞1uF≤ 0.0030 变化值 IR：＞测试前的50％ 外观：没有损伤 电容变化率（1KHZ） ΔC/C≤1％ tgδ： C≤1uF≤0.0020 变化值 C ＞1uF≤ 0.0030 变化值 IR：＞测试前的50％ 3.9.保存及使用条件： A. 保存温度及湿度：25±5℃ 65±5％RHB。 B. 保存时间：一年 试验方法 IEC68-2-2（1976） （SJZ9001.3）B 试验温度：85±2℃ 试验时间：16小时 IEC68-2-3（1969） （SJZ9001.5）CA 试验温度：40±2℃ 相对温度：90-95％ 试验时间：500小时 IEC68-2-2（1976） （SJZ9001.3） 温度试验：85±3℃ 试验时间：1000 小时 试验电压：额定电压*1.5VDC 线路中应加一电阻，阻值为每伏特施 加电压为1Ω
