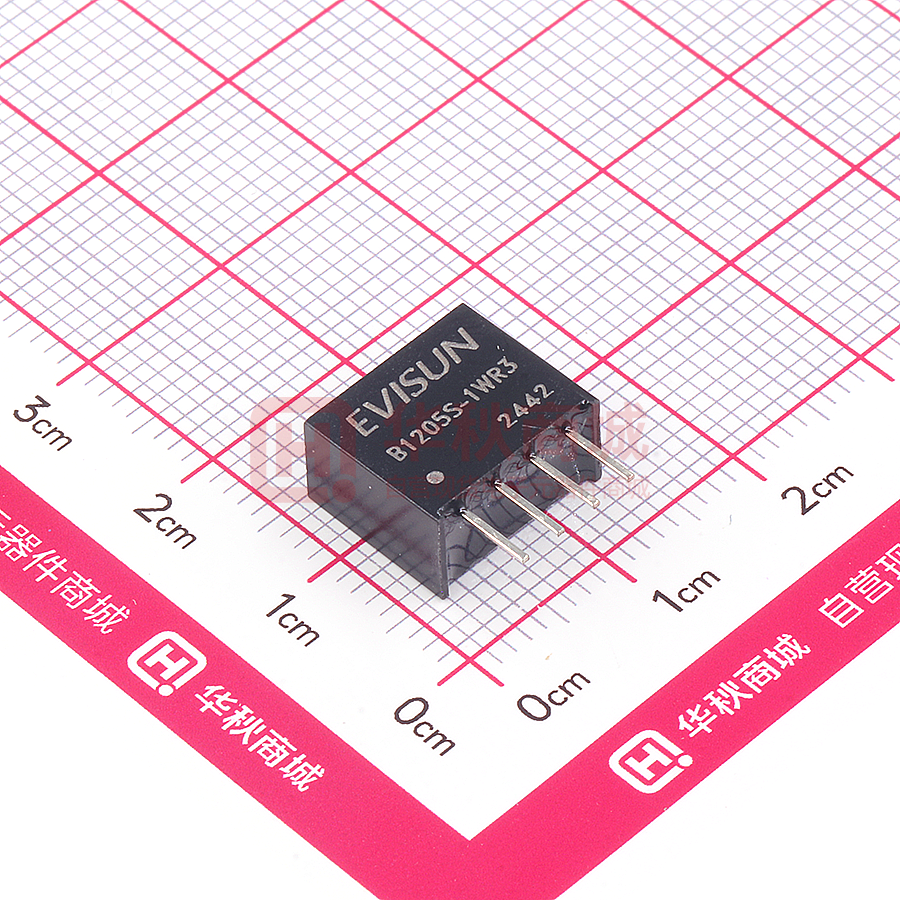

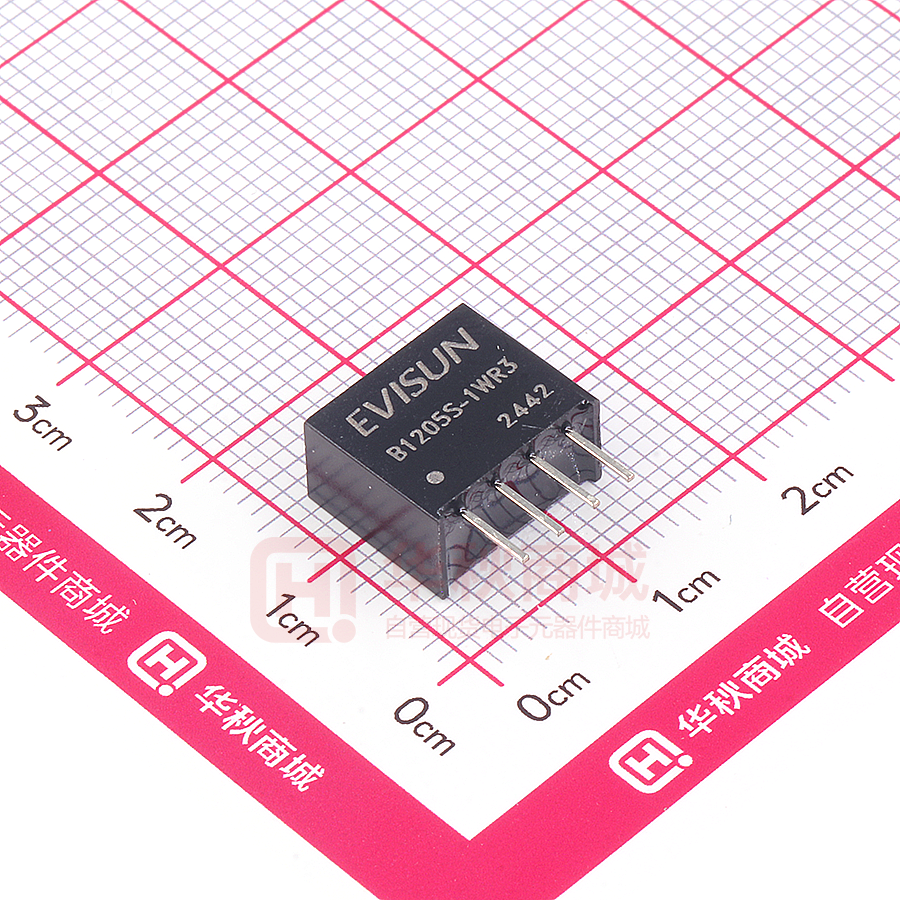

B1205S-1WR3

DC-DC
模块电源 R B _ S-1WR3
系列 1W，定电压输⼊，隔离⾮稳压单路输出 产品特点 可持续短路保护 空载输⼊电流低⾄6mA BXX R3 -1W XXS 效率⾼达86% YYM M 低纹波系数和低噪⾳ 隔离电压
1500VDC/min 国际标准引脚⽅式 ⼯作温度范围：-40℃
~+105℃ 可持续短路保护 可根据客⼾需求设计特殊规格产品
应⽤范围 产品命名规则





B_S-1WR3系列产品是专⻔应⽤在分布式电源系统 BXXXXS-1WR3 带短路保护(R3代) 额定输出功率 封装形式(单列直插) 输出电压(标称) 输⼊电压(标称) 产品系列 中需要产⽣⼀路与输⼊电源隔离的电源的应⽤场合⽽ 设计。该产品适⽤于：纯数字电路，⼀般低频模拟电 路，继电器驱动电路，数据交换电路等。 产品型号表 输⼊电压(VDC) 产品型号 标称值 (范围值) 输出 1 电压 (VDC) 输出电流(MA) Max(满载)/Min(轻载) 最⼤容性 负载(uF) 效率 (%,Min/Typ) 2 @满载 B0303S-1WR3 3.3 303/30.3 2400 68/72 B0305S-1WR3 5 200/20 2400 74/78 B0309S-1WR3 3.3V 9 112/11.2 1000 74/78 B0312S-1WR3 (2.97~3.63) 12 84/8.4 560 74/78 15 67/6.7 560 76/80 B0315S-1WR3 B0324S-1WR3 24 42/4.2 220 76/80 B0503S-1WR3 3.3 303/30.3 2400 70/74 82/86 B0505S-1WR3 B0509S-1WR3 B0512S-1WR3 5V (4.5~5.5) B0515S-1WR3 5 200/20 2400 9 112/11.2 1000 79/83 12 84/8.4 560 79/83 15 67/6.7 560 79/83 B0524S-1WR3 24 42/4.2 220 81/85 B1203S-1WR3 3.3 303/30.3 2400 71/74 77/81 B1205S-1WR3 B1209S-1WR3 12V (10.8~13.2) 5 200/20 2400 9 112/11.2 1000 78/82 12 84/8.4 560 78/82 B1215S-1WR3 15 67/6.7 560 78/82 B1224S-1WR3 24 42/4.2 220 76/80 B1503S-1WR3 3.3 303/30.3 2400 74/78 B1212S-1WR3 5 200/20 2400 76/80 B1509S-1WR3 15V 9 112/11.2 1000 76/80 B1512S-1WR3 (13.5~16.5) B1505S-1WR3 12 84/8.4 560 76/80 B1515S-1WR3 15 67/6.7 560 77/81 B1524S-1WR3 24 42/4.2 220 76/80 该版权及产品最终解释权归兴宁市易成电子科技有限公司所有 第1页 共5页 版本:V1.0 B2403S-1WR3 B2405S-1WR3 24V
3.3 303/30.3 2400 70/75 5 200/20 2400 74/79 9 112/11.2 1000 74/80 12 84/8.4 560 75/81 B2415S-1WR3 15 67/6.7 560 75/81 B2424S-1WR3 24 42/4.2 220 75/81 B2409S-1WR3 B2412S-1WR3 (21.6~26.4) BXXXXS-1WR3 可根据客⼾需求设计特殊规格产品,可提供0.1~1W功率的产品 。
以上各型号的电源模块，空载功耗约为额定输出功率的10%。 1 标称输出电压是指输⼊电压在标称值和输出电流在满载的条件下测试得到; 2 最⼤容性负载是表征模块电源输出带容性负载的最⼤能⼒,⼀般外接输出电容不能超过模块电源的最⼤容性负载值,否则会造成模 块启动不良和影响模块⻓期⼯作的可靠性。 产品输⼊特性 项⽬

输⼊冲击电压 条件 最⼩值 标称值 最⼤值 单位 5V输⼊模块 -0.7 --- 9 Vdc 12V输⼊模块 -0.7 --- 18 Vdc 15V输⼊模块 -0.7 --- 21 Vdc -0.7 --- 30 Vdc 250 / 10 24V输⼊模块 输⼊电流(满载/空载) 5V输⼊模块 --- 240 / 6 12V输⼊模块 --- 98 / 4 110 / 7 15V输⼊模块 --- 80 / 3 88 / 5 50/2 55/4 15 --- 24V输⼊模块 --- 反射纹波电流 输⼊滤波器 电容滤波 热插拔 不⽀持 mA 产品输出特性 项⽬

最⼩值 条件 负载调节率 纹波&噪声 温度飘移系数 最⼤值 单位 ⻅误差包络曲线图(图1) 输出电压精度 线性调节率 标称值 输⼊电压变化±1% 10 %到 100 %负载 20MHz 带宽 3.3V输出模块 --- --- ±1.5 其他输出模块 --- --- ±1.2 3.3V输出模块 --- 8 20 5V输出模块 --- 5 15 9V输出模块 --- 3 10 12V输出模块 --- 3 10 15V输出模块 --- 3 10 24V输出模块 --- 2 10 其他输出模块 --- 30 75 24V输出模块 --- 50 100 --- ±0.02 --- 100%负载 输出短路保护 % mVp - p %/℃ 可持续,⾃恢复 备注:纹波和噪声的测试采⽤去掉⽰波器探头地线的靠接测试法。 该版权及产品最终解释权归兴宁市易成电子科技有限公司所有 第2页 共5页 版本:V1.0 产品通⽤特性 项⽬

条件 最⼩值 标称值 最⼤值 -40 --- +105 温度≥85℃降额使⽤(⻅图2) ⼯作温度 单位 存储温度 --- -55 --- +125 ⼯作时外壳温升 Ta = 25℃ --- 25 --- 存储湿度 ⽆凝结 5 --- 95 %RH 引脚耐焊接温度 焊点距离外壳1.5mm
10秒 --- --- 300 ℃ ℃ 10-150Hz,
5G,
0.75mm.
along
X,
Y
and
Z 振动 隔离电压 测试时间
1
分钟，漏电流⼩于
1mA 1500 --- --- VDC --- 测试时间
1
秒钟，漏电流⼩于
1mA 3000 --- VDC 绝缘电阻 输⼊-输出，绝缘电压
500VDC 1000 --- --- MΩ 隔离电容 输⼊-输出，100KHz/0.1V --- 20 --- pF 开关频率 100%负载，输⼊标称电压 --- 200-340 --- KHz 平均⽆故障时间 MIL-HDBK-217F@25℃ 3500 --- --- K
hours 产品物理特性 外壳材料
⿊⾊阻燃耐塑料 (UL94-V0) 封装尺⼨
11.68*10.20*6.00mm 重量 1.3g(Typ.) 冷却⽅式 ⾃然空冷 EMC特性 EMI EMS 传导骚扰 CISPR32/EN55032
CLASS
B（推荐电路⻅图
(4)) 辐射骚扰 CISPR32/EN55032
CLASS
B（推荐电路⻅图(4)) 静电放电 IEC/EN61000-4-2
Air
±8kV
,
Contact
±4kV
perf.
Criteria
B 产品特性曲线 误差包络曲线图 误差包络曲线图

3.3Vdc输出

其它输出 +5% +10% 典型 0 M a x
负载 曲线 Ty p
Min 输出电压精度(%) 输出电压精度(%) +12% +2.0% -5.0% +5% 典型负 M a x
载曲线 Ty p
+2.5% 0 Min -2.5% -7.5% -12% 10










20

40

60

80




输出电流百分⽐（%） （标称输⼊电压） 100 10










20

40

60

80




输出电流百分⽐（%） （标称输⼊电压） 100 图(1) 该版权及产品最终解释权归兴宁市易成电子科技有限公司所有 第3页 共5页 版本:V1.0 温度降额曲线图 120 输出功率百分⽐(%) 100 80 60 安全 工 作区 40 20 0 -40






0







40







85

105 环境温度(℃)
图(2) 产品外观尺⼨及引脚定义、建议印刷版图 1)外观尺⼨ 2)引脚定义 10.20[0.402] 4.10[0.161] 0.5[0.020] 6.00[0.236] 正视图 1 2 3 1 3 2 4 -Vin +Vin -Vout +Vout 输⼊负 输⼊正 输出负 输出正 4 0.50[0.020] 2.54[0.100] 3)
建议印刷版图 7.62[0.300] 1 2 3 4 底视图 11.68[0.460] 1 注： 单位(Units)：mm[inch] 端⼦截⾯公差：
±0.10[0.004] 未标注之公差：
±0.25[0.010] 0.3[0.012] 2 . 03±0 . 50 [0.080±0 . 020] 0.9[0.035] 印字⾯ 侧 视 图 2 3 4 1 .0 备注:栅格距离为：2.54*2.54mm 产品外围推荐电路 1.典型应⽤ 对于纹波噪⾳要求⼀般的场合，可在输⼊端和输出端各并联⼀颗滤波电容，外接电路如下图（3）所⽰,但应注意选⽤合适的滤 波电容。若电容太⼤，很可能会造成启动问题。对于每⼀路输出，在确保安全可靠⼯作条件下，其滤波电容的推荐值详⻅表(1)。 +Vin 2 Cin GND 4 DC
+Vo DC Cout 1 3 0V 图(3) Vin (VDC) Cin 3.3 4.7uF/16V 3.3 10uF/16V 5 4.7uF/16V 5 10uF/16V 12 2.2uF/25V 9 2.2uF/16V 15 2.2uF/25V 12 2.2uF/25V 24 1uF/50V 15 1uF/25V --- --- 24 1uF/50V 单路输出 (VDC) Cout 表(1) 该版权及产品最终解释权归兴宁市易成电子科技有限公司所有 第4页 共5页 版本:V1.0 2.EMC解决⽅案推荐电路 对于纹波噪⾳要求严格的场合，外接电路请参考图(4)所⽰,其滤波电容及电感的推荐值详⻅表(2)。 EMC推荐电路参数值
表(2) +Vin LDM 2 C1 C2 GND +Vo 4 DC
DC 1 3 C3 EMI 0V CY 图(4) C1/C2 4.7uF/25V CY 270pF/2kV C3 ⻅表(1)中Cout参数 C4 ⻅表(1)中Cout参数 LDM 6.8uH 备注:若实际使⽤过程中，对EMI要求很⾼，建议添加CY电容。 产品使⽤注意事项 输⼊要求
:
确保供电电源的输出电压波动范围不要超出DC/DC模块本⾝的输⼊要求,输⼊电源的输出功率必须⼤于DC/DC 模块的输出功率; 输出负载要求
:
尽量避免空载使⽤,当负载的实际功耗⼩于模块的输出额定功率的10 %或有空载现象，建议在输出端外接假 2 负载,假负载(电阻)可按照模块额定功率的5~10%计算,电阻值=Uo/(Po * 10%); 输出端外接电容其容值不宜过⼤，否则容易造成模块启动时过流或启动不良； 除特殊说明外，本⼿册所有指标都在
Ta=25℃，湿度
