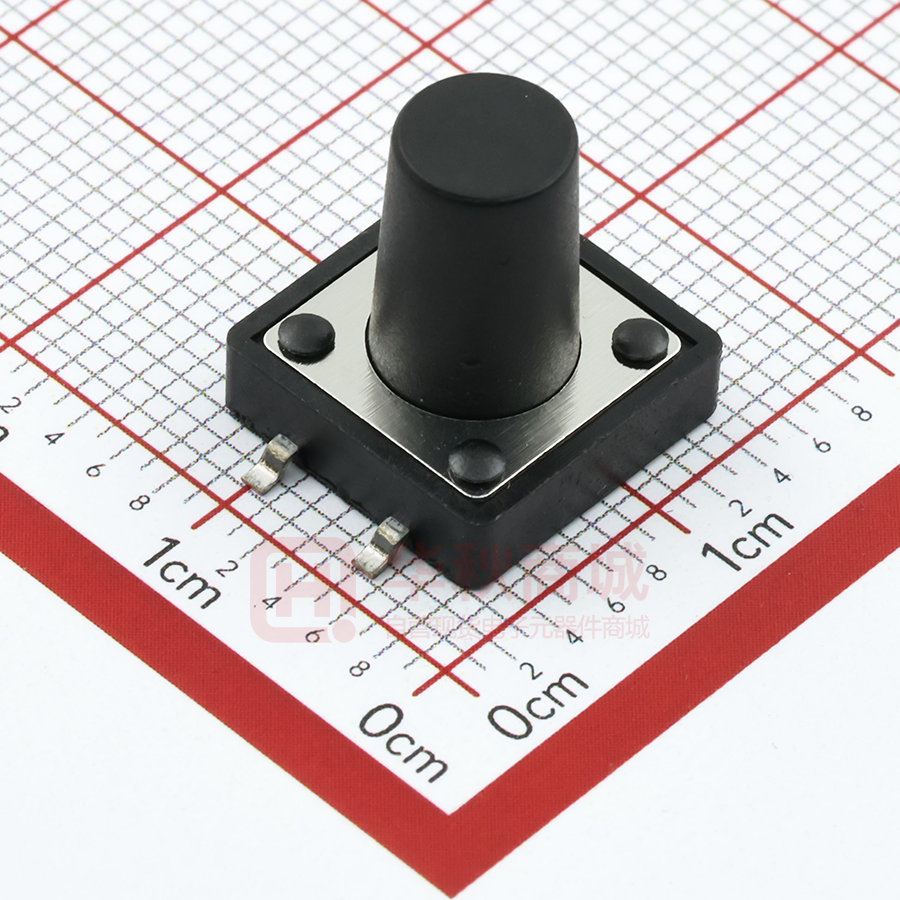

SW12x12x13-B03

规 格 书 SERTES 系列： 轻触开关 MODEL NO. 12X12 贴片 型号： 1．RATING 50mA 12V DC 额定值： 回路： 2．CIRCUIT 切换类型： 3．TIMING 4．STANDARD TEST TEMPERATURE SHALL BE5℃TO35℃ AND HUMIDITY SHALL BE 45%TO85%。 温度 5～35℃，湿度 45～85%标准状态下测试。 5．OPERATING TEMPERATUER RANGE IS-10℃ TO 60℃。IT IS USUALLY APPLIED TO ELECTRONIC AND ELECTRICAL APPLIANCE PRODUCTS。 温度-10℃～60℃环境温度内使用。一般适用电子、电气方面产品使用。 6．STORAGE TEMPERATURE RANGE：-15～70℃。 保存温度范围：-15～70℃。 ITEM 项目 TEST CONDITION 测试条件 7．ELECTRNICAL PERFORMANCE PERFORMANCE 性能 电气性能 7．1 CONTACT RESISTANCE 接触电阻 Being tested at 1kHz small current and voltage (50mA ， 20mV) by contact resistance meter. 在 1kHz 小电流电压（50mA，20mV）下测量。 100mΩ max. 100 毫欧以下。 7．2 INSULATION RESISTANCE 绝缘电阻 DC 250v shall be applied for test between terminals and between terminals and frame for one minute. 在端子之间和端子与壳之间加 DC250V 条件下，持续 1 分 钟测量。 100MΩ min. 100 兆欧以上。 7．3 WITHSTAND VOLTAGE 耐电压 AC 250V and induction current 1mA shall be applied for test between terminals and between terminals and frame for one minute. 在端子之间和端子与壳之间加 AC250V（50Hz 或 60Hz） 感应电流 1mA 条件下，持续 1 分钟测量。 There shall be no breakdown. 无击穿现象出现。 8．MECHANICAL PERFORMANCE 机械性能 8．1 OPERATING FORCE 动作力 8．2 TERMINAL STRENGTH 端子强度 160Ŷ30gf 260Ŷ50gf A static force of 300g being applied in one direction on the tip of the terminal for 1 mintue. 一个 300 克之静负荷施加于端子顶部的一个方向持续 1 分 钟。 There shall be of mechanical and electrical damage. 无任何迹象显示机械及电器 性能之损坏。 第1页 共4页 ITEM 项目 TEST CONDITION 测试条件 PERFORMANCE 性 能 8．3 KNOB STRENGTH 手柄强度 Place the switch vertically to the operation direction, test the maximum pulling force that knob can withstand3KG. 开关垂直于操作方向放置，测量推柄所能承受的最大拉力 3KG There shall be of mechanical and electrical damage. 无 任 何 迹 象 显示机 械及 电器性能之损坏。 8. 4 IMPACT SHOCK 冲击试验 980m/s2,11ms,3Cycles 6 Directions (Total 18 Cycles) 6 个方向，每个方向 3 次。（18 次） (1)Contact resistance 200mΩ 接触电阻 200 毫欧以下。 (2)Operating force 30% initial value. 动 作 力 变 化 范围初 始 值 30%。 (3) ITEM 项目——7.2 (4) ITEM 项目——7.3 (5) ITEM 项目——8.2 9．DURABILITY 耐久性 9．1 SOLDERING TEST 可焊性试验 The tip of the terminal shall be dipped 0.5mm in the solder bath within temperature of 230Ŷ5℃ for 3s.端子顶部被侵入锡池 0.5mm 深，温度 230Ŷ5℃，时间 3 秒。 Over 95% of the immersed surface was covered by tin . 侵 入 的 部 分 95%以上 表 面将被锡覆盖 9．2 SOLDERING RESISTANT TEST 耐焊性试验 Soldering temperature 260 Ŷ 5 ℃ ,soldering time 3 Ŷ Without deformation of case or excessive looseness of electrical properties 本体无变形,能满足于机 械、电器性能。 0.5s,immersion depth up to the surface of the board, thickness of PCB 1.6mm. 焊炉焊的温度控制在 260Ŷ5℃，时间为 3Ŷ0.5 秒,于(基板)厚 度 1.6mm. Manual soldering temperature350 Ŷ 5 ℃ , soldering time 3 Ŷ 0.5s,however excessive pressure shall not be applied to the terminal. 手焊接时温度控制在 350Ŷ5℃，时间为 3Ŷ0.5 秒，但不能在 端子上施加异常压力。 9．3 WAVE SOLDERING HEAR TEST 波峰焊接热试 验 Without deformation of case or excessive looseness of electrical properties 本体无变形,能满足于机 械、电器性能。 第2页 共4页 ITEM 项目 9．4 LIFE TEST 寿命测试 9. SAIL SPRAY 盐 雾 5 TEST CONDITION 测试条件 PERFORMANCE 性能 :.9...

 




/..C/-.


(1)Contact resistance200mΩ 接触电阻 200 毫欧以下。 

 
”tà‡ˆ9¸‹h /..C/-. ¹záD­% :.9... ¹O
(2)Operating force 30% initial value.
动作力变化范围初始值 30%。 (3) ITEM 项目——7.2 (4) ITEM 项目——7.3 (5) ITEM 项目——8.2 1）Temperature：35±2℃ 2）Cycle：4 Hours testing(3Times) and 1 Hours stop. Based on total 12 hours. 3)Salt solution concentration: 5±1% by weight.1） 1）测试温度：35Ŷ1% （1）Contact resistance200m Ω. 接触电阻 200 毫欧以下。 HEAT RESISTAN TEST 耐热试验 80 Ŷ 2 ℃ for 96H,test after keeping in normal （1）Contact resistance 200m Ω. 接触电阻 200 毫欧以下。 MOISTURE RESISTANT TEST 耐湿试验 At 40Ŷ2℃ 90～95% RH for 96H,test after keeping in COLD RESISTANT TEST 耐冷试验 At -40Ŷ3℃for 96H,test after keeping in normal TEMPERATURE CYCLIG TEST 温度交变试验 According to following figure, after 5cycles, test after keeping in normal condition for 30min. 如图示之环境中，循环 5 次后，再置于正常环境中， 30 分钟后进行测试。 +85℃ （ 2 ） insulation resistance 2）循环次数：4 小时喷雾 1 小时停，连续 3 次.喷雾 100MΩ min. 绝缘电阻 100 兆欧以上. 12 小时。 （3）there shall be no sign of 3）盐雾浓度：5Ŷ1% 4）以上标准针对于铜盖 mechanical and electrical damage. 无 任何 迹 象显 示机械 及电 器性能之损坏. 9．6 9．7 9．8 9．9 condition for 30min. 在 80Ŷ2℃环境中放 96 小时，再置于正常环境中，30 分钟后进行测试。 normal condition for 30min. 在 40Ŷ2℃ 90～95%环境中放 96 小时，再置于正常环境 中，30 分钟后进行测试。 condition for 30min. 在-40Ŷ3℃环境中放 96 小时，再置于正常环境中，30 分钟后进行测试。 -40℃ 2 1 2 1 （ 2 ） insulation resistance 100MΩ min. 绝缘电阻 100 兆欧以上. （3）there shall be no sign of mechanical and electrical damage. 无 任何 迹 象显 示机械 及电 器性能之损坏. One cycle Hours 第3页 共4页 簧片 板 按钮 PPA 黄铜 材 料序 磷铜覆银 铁盖 PPA 1 1 数量 盖1 1 1 1 3 镀铜锡 清洗 清洗 镀银 备 注 4-1 標記 處數 5±0.2 2 4 H D 6.6 第一视角 6 2.0 ... 一般公差 0.5-2 ±0.1 2-5 ±0.2 ±0.3 5以上 ±1° 角度 批准/Approved 比例 1 E D C B A 产品名称/ 规格型号/ Part No 1:1 Product Name 单位 mm 轻触开关 12X12 贴片 第4页 共4页 单位（mm） H±0.2 簽字 日期 15,6 11,6 4.3 5.0 5.5 6.0 ... 10.5 11.0 11.5 更改文件號 设计/Designed 审核/Checked 3,7 6,3 ∅D±0.1 15.1±0.2 E D C 基座 卡件 名称 12±0.2 B A 号 1.额定电流:50mA 12V DC 2.接触电阻:≤100mΩ 3.按 力:160±30gf/260±50gf 4.行 程:0.38±0.1mm 5.绝缘电阻:≥100MΩ 6.抗电强度:250v 50Hz 1Min 7.寿 命:5万次 技术参数 3.2 12±0.2
