JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD
SOT-523 Plastic-Encapsulate Transistors

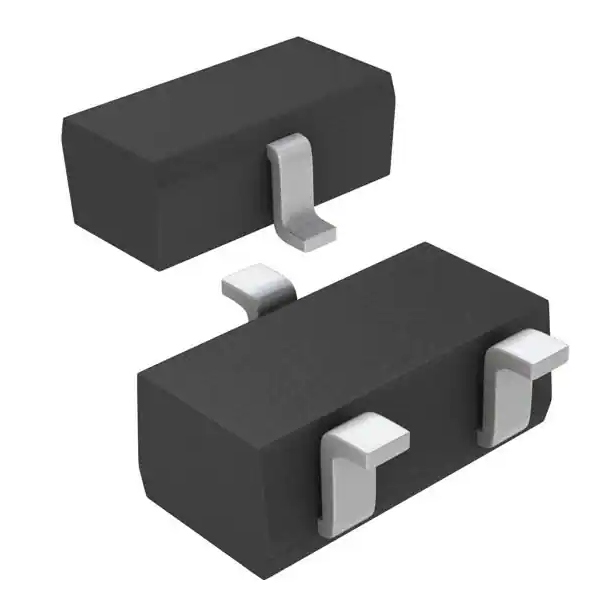

BC847T TRANSISTOR (NPN)
SOT-523
FEATURES
y
Ideally suited for automatic insertion
y
For Switching and AF Amplifier Applications
1. BASE
2. EMITTER
3. COLLECTOR
MARKING: BC847AT=1E; BC847BT=1F; BC847CT=1G
MAXIMUM RATINGS (Ta=25℃ unless otherwise noted)
Value
Unit
VCBO
Symbol
Collector-Base Voltage
Parameter
50
V
VCEO
Collector-Emitter Voltage
45
V
VEBO
Emitter-Base Voltage
6
V
IC
Collector Current –Continuous
0.1
A
PC*
Collector Power Dissipation
150
mW
TJ,Tstg
Operation Junction and Storage Temperature Range
-55-150
℃
ELECTRICAL CHARACTERISTICS (Ta=25℃ unless otherwise specified)
Parameter
Symbol
Test conditions
Min
Typ
Max
Unit
Collector-base breakdown voltage
V(BR)CBO
IC= 10µA, IE=0
50
V
Collector-emitter breakdown voltage
V(BR)CEO
IC= 10mA, IB=0
45
V
Emitter-base breakdown voltage
V(BR)EBO
IE= 1 µA, IC=0
6
V
Collector Cutoff Current
DC current gain
ICBO
VCB=30V
15
BC847AT
BC847BT
hFE
VCE= 5V, IC= 2mA
BC847CT
Collector-emitter saturation voltage
VCE(sat)
Base-emitter saturation voltage
VBE(sat)
Base-emitter
VBE(on)
voltage
Transition frequency
fT
Collector output capacitance
Noise figure
Cob
BC847BT
NF
BC847CT
www.jscj-elec.com
1
110
220
200
450
420
800
IC=10mA, IB=0. 5mA
0.25
IC=100mA, IB= 5mA
0.6
IC=10mA, IB=0. 5mA
0.7
IC=100mA, IB= 5mA
0.9
VCE= 5V, IC= 2mA
580
VCE= 5V, IC= 10mA
VCE= 5 V,
IC= 10mA
f=100MHz
660
nA
V
V
700
770
100
V
MHz
VCB=10V,f=1MHz
4.5
VCE=5V,f=1kHz,
10
RS=2kΩ,BW=200Hz
4
pF
dB
Rev. - 2.0
Typical Characteristics
Static Characteristic
10
COMMON
EMITTER
Ta=25℃
(mA)
hFE
3000
——
IC
COMMON EMITTER
VCE= 5V
Ta=100℃
1000
8
hFE
20uA
COLLECTOR CURRENT
DC CURRENT GAIN
IC
18uA
16uA
6
14uA
12uA
4
10uA
8uA
Ta=25℃
100
6uA
2
4uA
IB=2uA
0
10
0
1
2
3
4
5
COLLECTOR-EMITTER VOLTAGE
VBEsat ——
1000
6
7
1
VCEsat
IC
100
——
IC
(mA)
IC
500
β=20
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (mV)
β=20
BASE-EMITTER SATURATION
VOLTAGE VBEsat (mV)
10
COLLECTOR CURRENT
VCE (V)
800
Ta=25℃
600
Ta=100 ℃
400
200
0.1
1
10
COLLECTOR CURREMT
IC
100
——
IC
Ta=100 ℃
100
Ta=25℃
10
0.1
100
1
10
COLLECTOR CURREMT
(mA)
VBE
fT
500
100
(mA)
IC
T =2
5℃
a
TRANSITION FREQUENCY
10
T =1
00℃
a
COLLECTOR CURRENT
IC
fT
(mA)
(MHz)
COMMON EMITTER
VCE=5V
——
IC
1
100
COMMON EMITTER
VCE=5V
Ta=25℃
0.1
200
400
600
10
0.25
800
2
100
Cob/Cib
——
VCB/VEB
COLLECTOR POWER DISSIPATION
PC (mW)
Cib
10
CAPACITANCE
C
(pF)
Ta=25 ℃
Cob
1
8
——
IC
10
12
125
150
(mA)
Ta
150
100
50
0
1
REVERSE VOLTAGE
www.jscj-elec.com
6
PC
200
f=1MHz
IE=0/IC=0
0.1
0.1
4
COLLECTOR CURRENT
BASE-EMMITER VOLTAGE VBE (mV)
10
V
0
30
25
50
75
AMBIENT TEMPERATURE
(V)
2
100
Ta
(℃ )
Rev. - 2.0
SOT-523 Package Outline Dimensions
Symbol
A
A1
A2
b1
b2
c
D
E
E1
e
e1
L
L1
θ
Dimensions In Millimeters
Min.
Max.
0.700
0.900
0.000
0.100
0.700
0.800
0.150
0.250
0.250
0.350
0.100
0.200
1.500
1.700
0.700
0.900
1.450
1.750
0.500 TYP.
0.900
1.100
0.400 REF.
0.260
0.460
0°
8°
Dimensions In Inches
Max.
Min.
0.028
0.035
0.000
0.004
0.028
0.031
0.006
0.010
0.010
0.014
0.004
0.008
0.059
0.067
0.028
0.035
0.057
0.069
0.020 TYP.
0.035
0.043
0.016 REF.
0.010
0.018
0°
8°
SOT-523 Suggested Pad Layout
NOTICE
JSCJ reserves the right to make modifications,enhancements,improvements,corrections or other
changes without further notice to any product herein. JSCJ does not assume any liability arising
out of the application or use of any product described herein.
www.jscj-elec.com
3
Rev. - 2.0
SOT-523 Tape and Reel
www.jscj-elec.com
4
Rev. - 2.0
