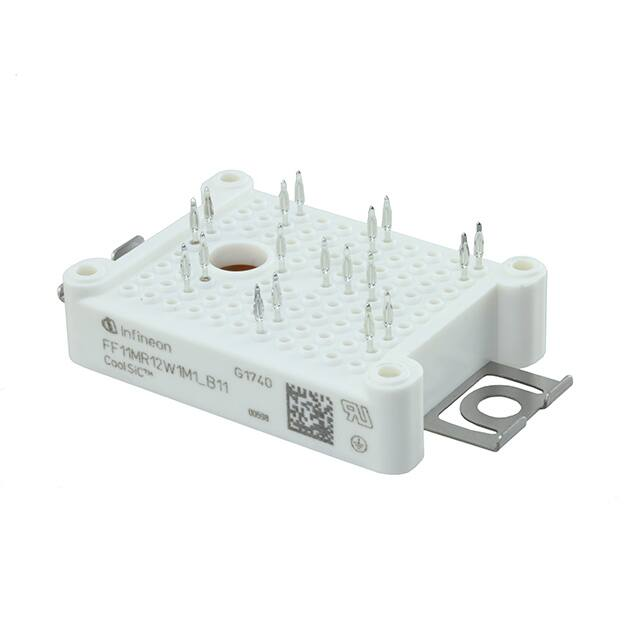

FF11MR12W1M1_B11 EasyDUALModulmitCoolSiC™TrenchMOSFETundPressFIT/NTC EasyDUALmodulewithCoolSiC™TrenchMOSFETandPressFIT/NTC VorläufigeDaten/PreliminaryData VDSS = 1200V ID nom = 100A / IDRM = 200A PotentielleAnwendungen • AnwendungenmithohenSchaltfrequenzen • DC/DCWandler • SolarAnwendungen • USV-Systeme PotentialApplications • HighFrequencySwitchingapplication • DC/DCconverter • Solarapplications • UPSsystems ElektrischeEigenschaften • HoheStromdichte • NiederinduktivesDesign • NiedrigeSchaltverluste ElectricalFeatures • Highcurrentdensity • Lowinductivedesign • Lowswitchinglosses MechanischeEigenschaften • IntegrierterNTCTemperaturSensor • PressFITVerbindungstechnik • Robuste Montage durch integrierte Befestigungsklammern MechanicalFeatures • IntegratedNTCtemperaturesensor • PressFITcontacttechnology • Rugged mounting due to integrated mounting clamps ModuleLabelCode BarcodeCode128 DMX-Code Datasheet www.infineon.com ContentoftheCode Digit ModuleSerialNumber ModuleMaterialNumber ProductionOrderNumber Datecode(ProductionYear) Datecode(ProductionWeek) 1-5 6-11 12-19 20-21 22-23 PleasereadtheImportantNoticeandWarningsattheendofthisdocument V2.2 2018-07-18 FF11MR12W1M1_B11 VorläufigeDaten PreliminaryData MOSFET/MOSFET HöchstzulässigeWerte/MaximumRatedValues Drain-Source-Spannung Drain-sourcevoltage Drain-Gleichstrom DCdraincurrent GepulsterDrainstrom Pulseddraincurrent Gate-SourceSpannung Gate-sourcevoltage Tvj = 175°C, VGS = 15 V Tvj = 25°C VDSS  1200  V TH = 35°C ID nom  100  A ID pulse  200  A -10 / 20  V verifiziertdurchDesign,tplimitiertdurchTvjmax verifiedbydesign,tplimitedbyTvjmax VGSS  CharakteristischeWerte/CharacteristicValues min. Einschaltwiderstand Drain-sourceonresistance ID = 100 A VGS = 15 V Gate-Schwellenspannung Gatethresholdvoltage GesamtGateladung Totalgatecharge InternerGatewiderstand Internalgateresistor Eingangskapazität Inputcapacitance Ausgangskapazität Outputcapacitance Rückwirkungskapazität Reversetransfercapacitance COSSSpeicherenergie COSSstoredenergy Drain-Source-Reststrom Zerogatevoltagedraincurrent Gate-Source-Reststrom Gate-sourceleakagecurrent Einschaltverzögerungszeit,induktiveLast Turnondelaytime,inductiveload ID=40,0mA,VDS=VGS,Tvj=25°C (testedafter1mspulseatVGS=+20V) Anstiegszeit,induktiveLast Risetime,inductiveload Abschaltverzögerungszeit,induktiveLast Turnoffdelaytime,inductiveload Fallzeit,induktiveLast Falltime,inductiveload EinschaltverlustenergieproPuls Turn-onenergylossperpulse AbschaltverlustenergieproPuls Turn-offenergylossperpulse Kurzschlußverhalten SCdata Wärmewiderstand,ChipbisKühlkörper Thermalresistance,junctiontoheatsink Tvj = 25°C Tvj = 125°C Tvj = 150°C RDS on VGS(th) 3,45 typ. 11,3 14,8 16,5 max. 4,50 5,55 mΩ V VGS = -5 V / 15 V, VDS = 800 V QG 0,248 µC Tvj = 25°C RGint 1,0 Ω Ciss 7,36 nF Coss 0,44 nF Crss 0,056 nF Eoss 176 µJ IDSS 0,40 f = 1 MHz, Tvj = 25°C VDS = 800 V, VGS = 0 V, VAC = 25 mV f = 1 MHz, Tvj = 25°C VDS = 800 V, VGS = 0 V, VAC = 25 mV f = 1 MHz, Tvj = 25°C VDS = 800 V, VGS = 0 V, VAC = 25 mV Tvj = 25°C VDS = 800 V, VGS = -5 V / 15 V VDS = 1200 V, VGS = -5 V Tvj = 25°C VDS = 0 V Tvj = 25°C ID = 100 A, VDS = 600 V VGS = -5 V / 15 V RGon = 3,90 Ω ID = 100 A, VDS = 600 V VGS = -5 V / 15 V RGon = 3,90 Ω ID = 100 A, VDS = 600 V VGS = -5 V / 15 V RGoff = 3,90 Ω ID = 100 A, VDS = 600 V VGS = -5 V / 15 V RGoff = 3,90 Ω ID = 100 A, VDS = 600 V, Lσ = 35 nH di/dt = 5,20 kA/µs (Tvj = 150°C) VGS = -5 V / 15 V, RGon = 3,90 Ω ID = 100 A, VDS = 600 V, Lσ = 35 nH du/dt = 23,0 kV/µs (Tvj = 150°C) VGS = -5 V / 15 V, RGoff = 3,90 Ω VGS = 20 V VGS = -10 V Tvj = 25°C Tvj = 125°C Tvj = 150°C Tvj = 25°C Tvj = 125°C Tvj = 150°C Tvj = 25°C Tvj = 125°C Tvj = 150°C Tvj = 25°C Tvj = 125°C Tvj = 150°C Tvj = 25°C Tvj = 125°C Tvj = 150°C Tvj = 25°C Tvj = 125°C Tvj = 150°C VGS = -5 V / 15 V, VDD = 800 V VDSmax = VDSS -LsDS ·di/dt RG = 10,0 Ω tP ≤ 2 µs, Tvj = 25°C tP ≤ 2 µs, Tvj = 150°C proMOSFET/perMOSFET TemperaturimSchaltbetrieb Temperatureunderswitchingconditions 380 400 IGSS 25,1 21,6 21,5 16,4 16,4 16,4 64,3 68,2 68,2 28,0 31,0 31,0 1,40 1,45 1,49 0,647 0,665 0,665 td on tr td off tf Eon Eoff µA nA ns ns ns ns mJ mJ ISC 840 820 A A RthJH 0,553 K/W Tvj op -40 150 °C BodyDiode/Bodydiode HöchstzulässigeWerte/MaximumRatedValues BodyDiode-Gleichstrom DCbodydiodeforwardcurrent Tvj = 175°C, VGS = -5 V TH = 35°C ISD CharakteristischeWerte/CharacteristicValues Durchlassspannung Forwardvoltage Datasheet  min. ISD = 100 A, VGS = -5 V ISD = 100 A, VGS = -5 V ISD = 100 A, VGS = -5 V Tvj = 25°C Tvj = 125°C Tvj = 150°C 2 VSD  A 32 typ. 4,60 4,35 4,30 max. 5,65 V V2.2 2018-07-18 FF11MR12W1M1_B11 VorläufigeDaten PreliminaryData NTC-Widerstand/NTC-Thermistor CharakteristischeWerte/CharacteristicValues min. typ. max. Nennwiderstand Ratedresistance TNTC = 25°C AbweichungvonR100 DeviationofR100 TNTC = 100°C, R100 = 493 Ω Verlustleistung Powerdissipation TNTC = 25°C B-Wert B-value R2 = R25 exp [B25/50(1/T2 - 1/(298,15 K))] B25/50 3375 K B-Wert B-value R2 = R25 exp [B25/80(1/T2 - 1/(298,15 K))] B25/80 3411 K B-Wert B-value R2 = R25 exp [B25/100(1/T2 - 1/(298,15 K))] B25/100 3433 K R25 5,00 ∆R/R -5 P25 kΩ 5 % 20,0 mW AngabengemäßgültigerApplicationNote. Specificationaccordingtothevalidapplicationnote. Modul/Module Isolations-Prüfspannung Isolationtestvoltage RMS, f = 50 Hz, t = 1 min. InnereIsolation Internalisolation Basisisolierung(Schutzklasse1,EN61140) basicinsulation(class1,IEC61140)  Al2O3  Kriechstrecke Creepagedistance Kontakt-Kühlkörper/terminaltoheatsink Kontakt-Kontakt/terminaltoterminal  11,5 6,3  mm Luftstrecke Clearance Kontakt-Kühlkörper/terminaltoheatsink Kontakt-Kontakt/terminaltoterminal  10,0 5,0  mm  > 200  VISOL  VergleichszahlderKriechwegbildung Comperativetrackingindex CTI  kV 3,0 min. Modulstreuinduktivität Strayinductancemodule LsCE Lagertemperatur Storagetemperature Tstg -40 Anpresskraft für mech. Bef. pro Feder mountig force per clamp F 20 Gewicht Weight G typ. max. 9,0 24 nH 125 °C 50 N g The current under continuous operation is limited to 25 A rms per connector pin. Important note: The selection of positive and negative gate-source voltages impacts the long-term behavior of the device. The design guidelines described in Application Note AN 2018-09 must be considered to ensure sound operation of the device over the planned lifetime. Datasheet 3 V2.2 2018-07-18 FF11MR12W1M1_B11 VorläufigeDaten PreliminaryData SichererRückwärts-ArbeitsbereichMOSFET(RBSOA) reversebiassafeoperatingareaMOSFET(RBSOA) ID=f(VDS) VGS=-5V/15V,Tvj=150°C,RG=3,9Ω TransienterWärmewiderstandMOSFET transientthermalimpedanceMOSFET ZthJH=f(t) 240 1 ID, Modul ID, Chip Zth: MOSFET 200 ZthJH [K/W] ID [A] 160 120 0,1 80 40 i: 1 2 3 4 ri[K/W]: 0,0383 0,107 0,363 0,0447 τi[s]: 0,000795 0,0138 0,1702 1,327 0 0 200 400 600 800 VDS [V] 1000 1200 0,01 0,001 1400 AusgangskennlinieMOSFET(typisch) outputcharacteristicMOSFET(typical) ID=f(VDS) VGS=15V 1 10 200 Tvj = 25 °C Tvj = 125 °C Tvj = 150 °C 175 Tvj = 25°C 175 150 150 125 125 ID [A] ID [A] 0,1 t [s] ÜbertragungscharakteristikMOSFET(typisch) transfercharacteristicMOSFET(typical) ID=f(VGS) VDS=20V 200 100 100 75 75 50 50 25 25 0 0,01 0,0 Datasheet 0,5 1,0 1,5 2,0 VDS [V] 2,5 3,0 3,5 0 4,0 4 3 4 5 6 7 8 VGS [V] 9 10 11 12 V2.2 2018-07-18 FF11MR12W1M1_B11 VorläufigeDaten PreliminaryData SchaltverlusteMOSFET(typisch) switchinglossesMOSFET(typical) Eon=f(ID),Eoff=f(ID) VGS=-5V/15V,RGon=3,9Ω,RGoff=3,9Ω,VDS=600V SchaltverlusteMOSFET(typisch) switchinglossesMOSFET(typical) Eon=f(RG),Eoff=f(RG) VGS=-5V/15V,ID=100A,VDS=600V 3,0 15,0 Eon, Tvj = 125°C Eoff, Tvj = 125°C; Eoff, Tvj = 150°C Eon, Tvj = 150°C Eon, Tvj = 125°C Eoff, Tvj = 125°C; Eoff, Tvj = 150°C Eon, Tvj = 150°C 13,5 2,5 12,0 10,5 2,0 E [mJ] E [mJ] 9,0 1,5 7,5 6,0 1,0 4,5 3,0 0,5 1,5 0,0 0 25 50 75 100 ID [A] 125 150 175 200 140 160 0,0 0 4 8 12 16 20 24 RG [Ω] 28 32 36 40 NTC-Widerstand-Temperaturkennlinie(typisch) NTC-Thermistor-temperaturecharacteristic(typical) R=f(T) 100000 Rtyp R[Ω] 10000 1000 100 0 Datasheet 20 40 60 80 100 TNTC [°C] 120 5 V2.2 2018-07-18 FF11MR12W1M1_B11 VorläufigeDaten PreliminaryData Schaltplan/Circuitdiagram Gehäuseabmessungen/Packageoutlines Infineon Datasheet 6 V2.2 2018-07-18 Trademarks Allreferencedproductorservicenamesandtrademarksarethepropertyoftheirrespectiveowners.    Edition2018-07-18 Publishedby InfineonTechnologiesAG 81726München,Germany ©2018InfineonTechnologiesAG. AllRightsReserved. Doyouhaveaquestionaboutthisdocument? Email:erratum@infineon.com   WICHTIGERHINWEIS DieindiesemDokumententhaltenenAngabenstellenkeinesfallsGarantienfürdieBeschaffenheitoderEigenschaftendesProduktes (“Beschaffenheitsgarantie“)dar.FürBeispiele,HinweiseodertypischeWerte,dieindiesemDokumententhaltensind,und/oderAngaben, diesichaufdieAnwendungdesProduktesbeziehen,istjeglicheGewährleistungundHaftungvonInfineonTechnologiesausgeschlossen, einschließlich,ohnehieraufbeschränktzusein,dieGewährdafür,dasskeingeistigesEigentumDritterverletztist. DesWeiterenstehensämtliche,indiesemDokumententhaltenenInformationen,unterdemVorbehaltderEinhaltungderindiesem DokumentfestgelegtenVerpflichtungendesKundensowieallerimHinblickaufdasProduktdesKundensowiedieNutzungdesInfineon ProduktesindenAnwendungendesKundenanwendbarengesetzlichenAnforderungen,NormenundStandardsdurchdenKunden. DieindiesemDokumententhaltenenDatensindausschließlichfürtechnischgeschultesFachpersonalbestimmt.DieBeurteilungder EignungdiesesProduktesfürdiebeabsichtigteAnwendungsowiedieBeurteilungderVollständigkeitderindiesemDokumententhaltenen ProduktdatenfürdieseAnwendungobliegtdentechnischenFachabteilungendesKunden. SolltenSievonunsweitereInformationenimZusammenhangmitdemProdukt,derTechnologie,Lieferbedingungenbzw.Preisen benötigen,wendenSiesichbitteandasnächsteVertriebsbürovonInfineonTechnologies(www.infineon.com). WARNHINWEIS AufgrunddertechnischenAnforderungenkönnenProduktegesundheitsgefährdendeSubstanzenenthalten.BeiFragenzudenindiesem ProduktenthaltenenSubstanzen,setzenSiesichbittemitdemnächstenVertriebsbürovonInfineonTechnologiesinVerbindung. SofernInfineonTechnologiesnichtausdrücklichineinemschriftlichen,vonvertretungsberechtigtenInfineonMitarbeiternunterzeichneten Dokumentzugestimmthat,dürfenProduktevonInfineonTechnologiesnichtinAnwendungeneingesetztwerden,inwelchen vernünftigerweiseerwartetwerdenkann,dasseinFehlerdesProduktesoderdieFolgenderNutzungdesProdukteszu Personenverletzungenführen.    IMPORTANTNOTICE Theinformationgiveninthisdocumentshallinnoeventberegardedasaguaranteeofconditionsorcharacteristics (“Beschaffenheitsgarantie”).Withrespecttoanyexamples,hintsoranytypicalvaluesstatedhereinand/oranyinformationregardingthe applicationoftheproduct,InfineonTechnologiesherebydisclaimsanyandallwarrantiesandliabilitiesofanykind,includingwithout limitationwarrantiesofnon-infringementofintellectualpropertyrightsofanythirdparty. Inaddition,anyinformationgiveninthisdocumentissubjecttocustomer’scompliancewithitsobligationsstatedinthisdocumentandany applicablelegalrequirements,normsandstandardsconcerningcustomer’sproductsandanyuseoftheproductofInfineonTechnologies incustomer’sapplications. Thedatacontainedinthisdocumentisexclusivelyintendedfortechnicallytrainedstaff.Itistheresponsibilityofcustomer’stechnical departmentstoevaluatethesuitabilityoftheproductfortheintendedapplicationandthecompletenessoftheproductinformationgivenin thisdocumentwithrespecttosuchapplication. Forfurtherinformationontheproduct,technology,deliverytermsandconditionsandpricespleasecontactyournearestInfineon Technologiesoffice(www.infineon.com). WARNINGS Duetotechnicalrequirementsproductsmaycontaindangeroussubstances.Forinformationonthetypesinquestionpleasecontactyour nearestInfineonTechnologiesoffice. ExceptasotherwiseexplicitlyapprovedbyInfineonTechnologiesinawrittendocumentsignedbyauthorizedrepresentativesofInfineon Technologies,InfineonTechnologies’productsmaynotbeusedinanyapplicationswhereafailureoftheproductoranyconsequencesof theusethereofcanreasonablybeexpectedtoresultinpersonalinjury.
